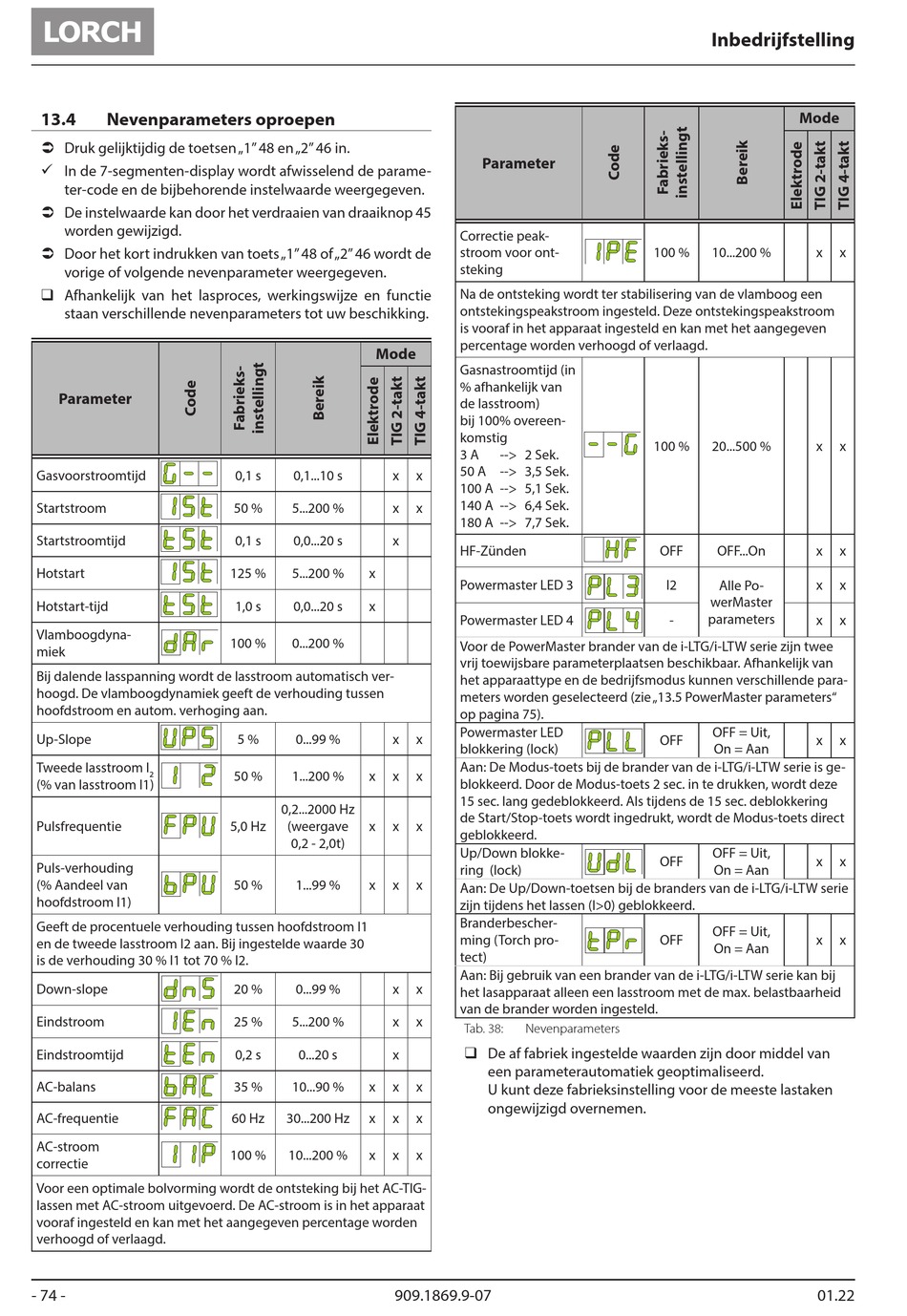

LORCH HandyTIG 180 AC/DC ControlPro Bedienungshandbuch Seite 74

13.4 Nevenparameters oproepen
 Druk gelijktijdig de toetsen „1" 48 en „2" 46 in.
9 In de 7-segmenten-display wordt afwisselend de parame-
ter-code en de bijbehorende instelwaarde weergegeven.
 De instelwaarde kan door het verdraaien van draaiknop 45
worden gewijzigd.
 Door het kort indrukken van toets „1" 48 of „2" 46 wordt de
vorige of volgende nevenparameter weergegeven.
‰ Afhankelijk van het lasproces, werkingswijze en functie
staan verschillende nevenparameters tot uw beschikking.
Parameter
Gasvoorstroomtijd
Startstroom
Startstroomtijd
Hotstart
Hotstart-tijd
Vlamboogdyna-
miek
Bij dalende lasspanning wordt de lasstroom automatisch ver-
hoogd. De vlamboogdynamiek geeft de verhouding tussen
hoofdstroom en autom. verhoging aan.
Up-Slope
Tweede lasstroom I
2
(% van lasstroom I1)
Pulsfrequentie
Puls-verhouding
(% Aandeel van
hoofdstroom I1)
Geeft de procentuele verhouding tussen hoofdstroom I1
en de tweede lasstroom I2 aan. Bij ingestelde waarde 30
is de verhouding 30 % I1 tot 70 % I2.
Down-slope
Eindstroom
Eindstroomtijd
AC-balans
AC-frequentie
AC-stroom
correctie
Voor een optimale bolvorming wordt de ontsteking bij het AC-TIG-
lassen met AC-stroom uitgevoerd. De AC-stroom is in het apparaat
vooraf ingesteld en kan met het aangegeven percentage worden
verhoogd of verlaagd.
- 74 -
Mode
0,1 s 0,1...10 s x
50 % 5...200 % x
0,1 s 0,0...20 s x
125 % 5...200 % x
1,0 s 0,0...20 s x
100 % 0...200 %
5 % 0...99 % x
50 % 1...200 % x x
0,2...2000 Hz
5,0 Hz (weergave x x
0,2 - 2,0t)
50 % 1...99 % x x
20 % 0...99 % x
25 % 5...200 % x
0,2 s 0...20 s x
35 % 10...90 % x x
60 Hz 30...200 Hz x x
100 % 10...200 % x x
909.1869.9-07
Parameter
Correctie peak-
stroom voor ont-
steking
Na de ontsteking wordt ter stabilisering van de vlamboog een
ontstekingspeakstroom ingesteld. Deze ontstekingspeakstroom
is vooraf in het apparaat ingesteld en kan met het aangegeven
percentage worden verhoogd of verlaagd.
Gasnastroomtijd (in
% afhankelijk van
de lasstroom)
bij 100% overeen-
komstig
3 A --> 2 Sek.
50 A --> 3,5 Sek.
x
100 A --> 5,1 Sek.
140 A --> 6,4 Sek.
x
180 A --> 7,7 Sek.
HF-Zünden
Powermaster LED 3
Powermaster LED 4
Voor de PowerMaster brander van de i-LTG/i-LTW serie zijn twee
vrij toewijsbare parameterplaatsen beschikbaar. Afhankelijk van
het apparaattype en de bedrijfsmodus kunnen verschillende para-
meters worden geselecteerd (zie „13.5 PowerMaster parameters"
op pagina 75).
Powermaster LED
x
blokkering (lock)
Aan: De Modus-toets bij de brander van de i-LTG/i-LTW serie is ge-
x
blokkeerd. Door de Modus-toets 2 sec. in te drukken, wordt deze
15 sec. lang gedeblokkeerd. Als tijdens de 15 sec. deblokkering
de Start/Stop-toets wordt ingedrukt, wordt de Modus-toets direct
x
geblokkeerd.
Up/Down blokke-
ring (lock)
x
Aan: De Up/Down-toetsen bij de branders van de i-LTG/i-LTW serie
zijn tijdens het lassen (I>0) geblokkeerd.
Branderbescher-
ming (Torch pro-
tect)
Aan: Bij gebruik van een brander van de i-LTG/i-LTW serie kan bij
x
het lasapparaat alleen een lasstroom met de max. belastbaarheid
van de brander worden ingesteld.
x
Tab. 38: Nevenparameters
‰ De af fabriek ingestelde waarden zijn door middel van
een parameterautomatiek geoptimaliseerd.
x
U kunt deze fabrieksinstelling voor de meeste lastaken
ongewijzigd overnemen.
x
x
Inbedrijfstelling
Mode
100 % 10...200 % x
100 % 20...500 % x
OFF OFF...On x
I2 Alle Po- x
werMaster
parameters
- x
OFF = Uit,
OFF x
On = Aan
OFF = Uit,
OFF x
On = Aan
OFF = Uit,
OFF x
On = Aan
01.22
