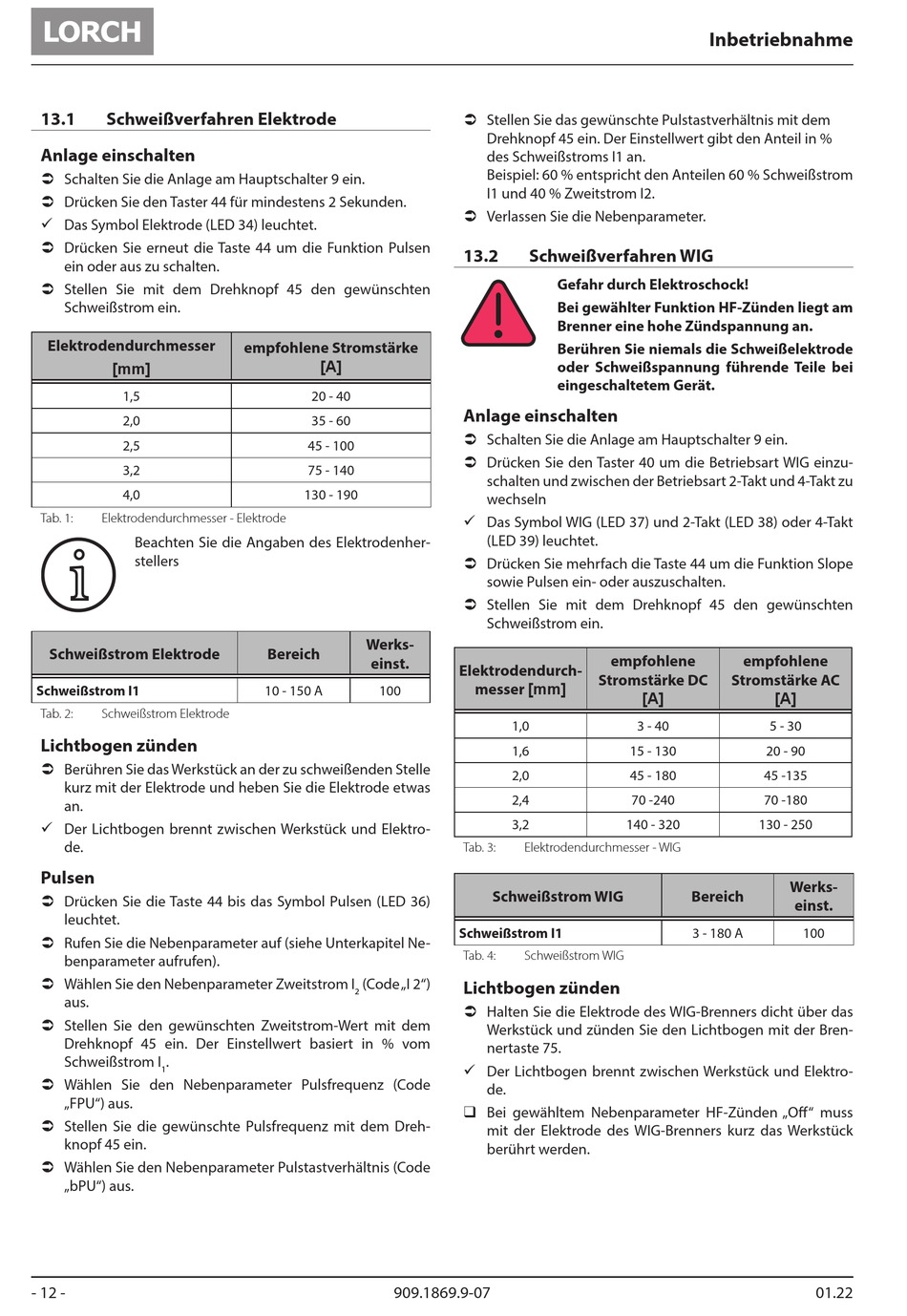

LORCH HandyTIG 180 AC/DC ControlPro Bedienungshandbuch Seite 12

13.1 Schweißverfahren Elektrode
Anlage einschalten
 Schalten Sie die Anlage am Hauptschalter 9 ein.
 Drücken Sie den Taster 44 für mindestens 2 Sekunden.
9 Das Symbol Elektrode (LED 34) leuchtet.
 Drücken Sie erneut die Taste 44 um die Funktion Pulsen
ein oder aus zu schalten.
 Stellen Sie mit dem Drehknopf 45 den gewünschten
Schweißstrom ein.
Elektrodendurchmesser
[mm]
1,5
2,0
2,5
3,2
4,0
Tab. 1: Elektrodendurchmesser - Elektrode
Beachten Sie die Angaben des Elektrodenher-
i i
stellers
Schweißstrom Elektrode
Schweißstrom l1
Tab. 2: Schweißstrom Elektrode
Lichtbogen zünden
 Berühren Sie das Werkstück an der zu schweißenden Stelle
kurz mit der Elektrode und heben Sie die Elektrode etwas
an.
9 Der Lichtbogen brennt zwischen Werkstück und Elektro-
de.
Pulsen
 Drücken Sie die Taste 44 bis das Symbol Pulsen (LED 36)
leuchtet.
 Rufen Sie die Nebenparameter auf (siehe Unterkapitel Ne-
benparameter aufrufen).
 Wählen Sie den Nebenparameter Zweitstrom I
aus.
 Stellen Sie den gewünschten Zweitstrom-Wert mit dem
Drehknopf 45 ein. Der Einstellwert basiert in % vom
Schweißstrom I .
1
 Wählen Sie den Nebenparameter Pulsfrequenz (Code
„FPU") aus.
 Stellen Sie die gewünschte Pulsfrequenz mit dem Dreh-
knopf 45 ein.
 Wählen Sie den Nebenparameter Pulstastverhältnis (Code
„bPU") aus.
- 12 -
empfohlene Stromstärke
[A]
20 - 40
35 - 60
45 - 100
75 - 140
130 - 190
Werks-
Bereich
einst.
10 - 150 A 100
(Code „I 2")
2
909.1869.9-07
 Stellen Sie das gewünschte Pulstastverhältnis mit dem
Drehknopf 45 ein. Der Einstellwert gibt den Anteil in %
des Schweißstroms I1 an.
Beispiel: 60 % entspricht den Anteilen 60 % Schweißstrom
I1 und 40 % Zweitstrom I2.
 Verlassen Sie die Nebenparameter.
13.2 Schweißverfahren WIG
Gefahr durch Elektroschock!
Bei gewählter Funktion HF-Zünden liegt am
Brenner eine hohe Zündspannung an.
Berühren Sie niemals die Schweißelektrode
oder Schweißspannung führende Teile bei
eingeschaltetem Gerät.
Anlage einschalten
 Schalten Sie die Anlage am Hauptschalter 9 ein.
 Drücken Sie den Taster 40 um die Betriebsart WIG einzu-
schalten und zwischen der Betriebsart 2-Takt und 4-Takt zu
wechseln
9 Das Symbol WIG (LED 37) und 2-Takt (LED 38) oder 4-Takt
(LED 39) leuchtet.
 Drücken Sie mehrfach die Taste 44 um die Funktion Slope
sowie Pulsen ein- oder auszuschalten.
 Stellen Sie mit dem Drehknopf 45 den gewünschten
Schweißstrom ein.
empfohlene
Elektrodendurch-
Stromstärke DC
messer [mm]
1,0
1,6 15 - 130
2,0 45 - 180
2,4
3,2 140 - 320
Tab. 3: Elektrodendurchmesser - WIG
Schweißstrom WIG
Schweißstrom I1
Tab. 4: Schweißstrom WIG
Lichtbogen zünden
 Halten Sie die Elektrode des WIG-Brenners dicht über das
Werkstück und zünden Sie den Lichtbogen mit der Bren-
nertaste 75.
9 Der Lichtbogen brennt zwischen Werkstück und Elektro-
de.
‰ Bei gewähltem Nebenparameter HF-Zünden „Off" muss
mit der Elektrode des WIG-Brenners kurz das Werkstück
berührt werden.
Inbetriebnahme
empfohlene
Stromstärke AC
[A] [A]
3 - 40 5 - 30
20 - 90
45 -135
70 -240 70 -180
130 - 250
Werks-
Bereich
einst.
3 - 180 A 100
