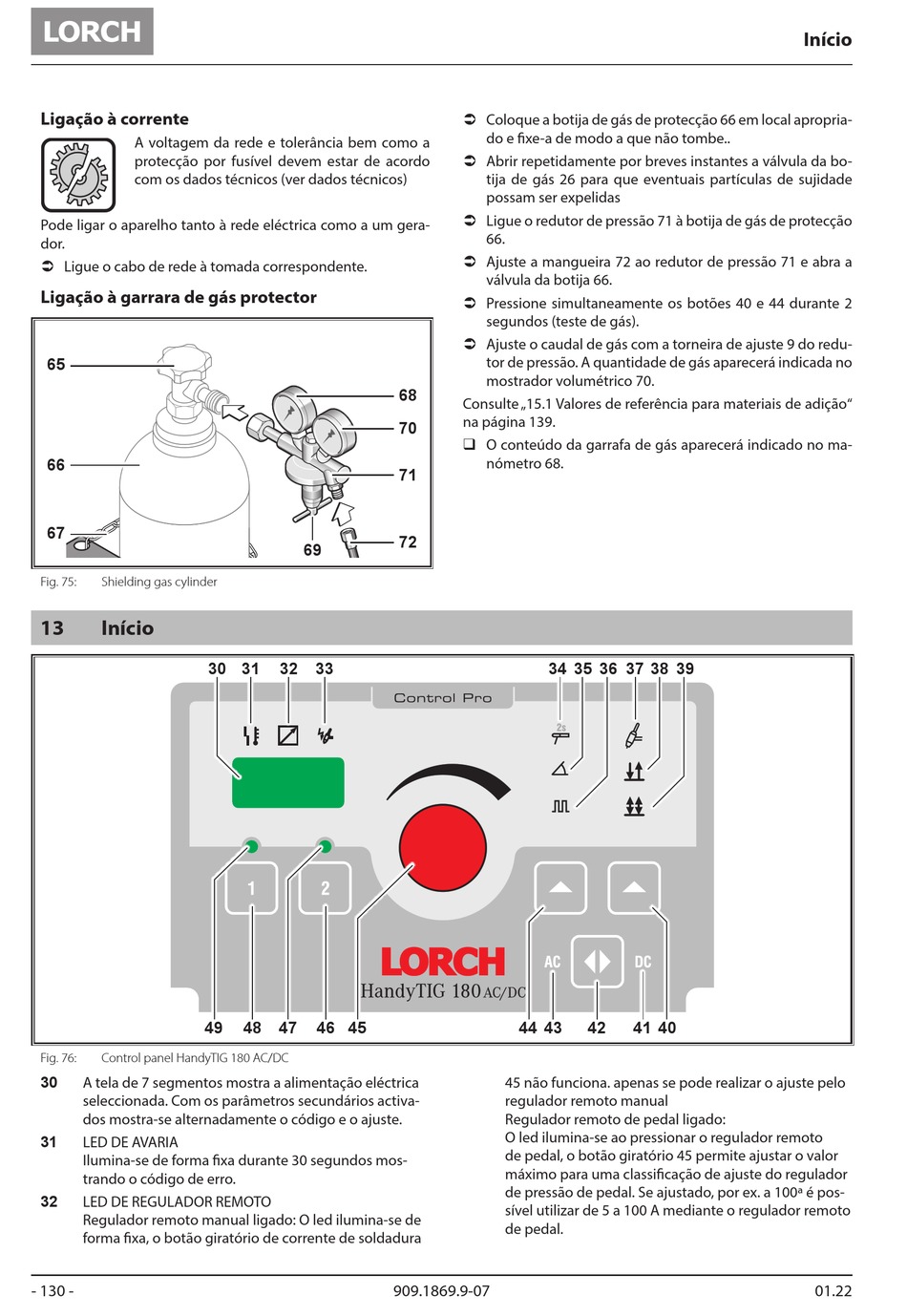

LORCH HandyTIG 180 AC/DC ControlPro Bedienungshandbuch Seite 130

Ligação à corrente
A voltagem da rede e tolerância bem como a
protecção por fusível devem estar de acordo
com os dados técnicos (ver dados técnicos)
Pode ligar o aparelho tanto à rede eléctrica como a um gera-
dor.
 Ligue o cabo de rede à tomada correspondente.
Ligação à garrara de gás protector
65
66
67
Fig. 75: Shielding gas cylinder
13 Início
Fig. 76: Control panel HandyTIG 180 AC/DC
30
A tela de 7 segmentos mostra a alimentação eléctrica
seleccionada. Com os parâmetros secundários activa-
dos mostra-se alternadamente o código e o ajuste.
31
LED DE AVARIA
Ilumina-se de forma fixa durante 30 segundos mos-
trando o código de erro.
32
LED DE REGULADOR REMOTO
Regulador remoto manual ligado: O led ilumina-se de
forma fixa, o botão giratório de corrente de soldadura
- 130 -
69
30 31 32 33
49 48 47 46 45
 Coloque a botija de gás de protecção 66 em local apropria-
do e fixe-a de modo a que não tombe..
 Abrir repetidamente por breves instantes a válvula da bo-
tija de gás 26 para que eventuais partículas de sujidade
possam ser expelidas
 Ligue o redutor de pressão 71 à botija de gás de protecção
66.
 Ajuste a mangueira 72 ao redutor de pressão 71 e abra a
válvula da botija 66.
 Pressione simultaneamente os botões 40 e 44 durante 2
segundos (teste de gás).
 Ajuste o caudal de gás com a torneira de ajuste 9 do redu-
tor de pressão. A quantidade de gás aparecerá indicada no
mostrador volumétrico 70.
68
Consulte „15.1 Valores de referência para materiais de adição"
na página 139.
70
‰ O conteúdo da garrafa de gás aparecerá indicado no ma-
nómetro 68.
71
72
34 35 36 37 38 39
44 43
45 não funciona. apenas se pode realizar o ajuste pelo
regulador remoto manual
Regulador remoto de pedal ligado:
O led ilumina-se ao pressionar o regulador remoto
de pedal, o botão giratório 45 permite ajustar o valor
máximo para uma classificação de ajuste do regulador
de pressão de pedal. Se ajustado, por ex. a 100ª é pos-
sível utilizar de 5 a 100 A mediante o regulador remoto
de pedal.
909.1869.9-07
42 41 40
