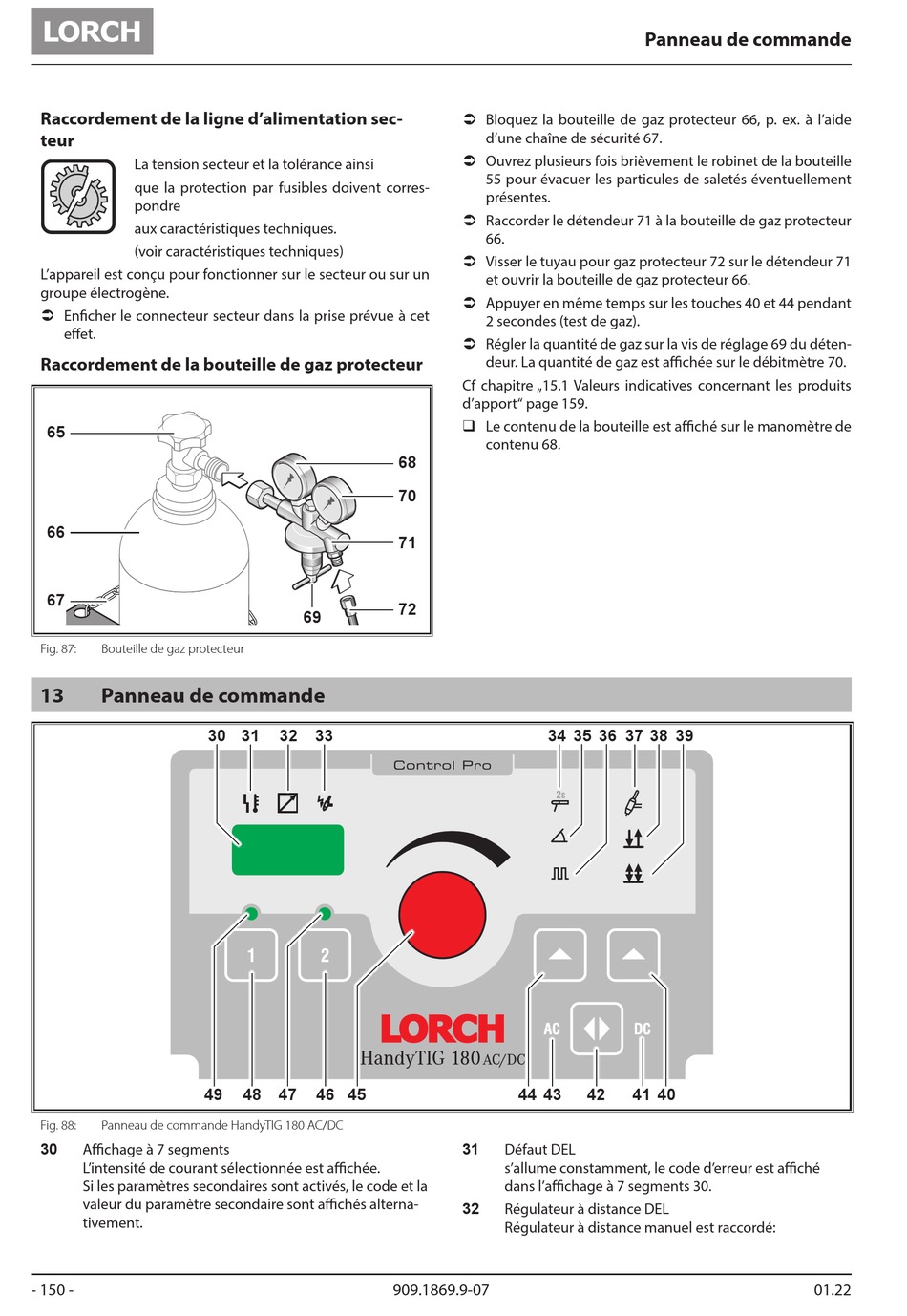

LORCH HandyTIG 180 AC/DC ControlPro Bedienungshandbuch Seite 150

Raccordement de la ligne d'alimentation sec-
teur
La tension secteur et la tolérance ainsi
que la protection par fusibles doivent corres-
pondre
aux caractéristiques techniques.
(voir caractéristiques techniques)
L'appareil est conçu pour fonctionner sur le secteur ou sur un
groupe électrogène.
 Enficher le connecteur secteur dans la prise prévue à cet
effet.
Raccordement de la bouteille de gaz protecteur
65
66
67
Fig. 87: Bouteille de gaz protecteur
13 Panneau de commande
Fig. 88: Panneau de commande HandyTIG 180 AC/DC
30
Affichage à 7 segments
L'intensité de courant sélectionnée est affichée.
Si les paramètres secondaires sont activés, le code et la
valeur du paramètre secondaire sont affichés alterna-
tivement.
- 150 -
69
30 31 32 33
49 48 47 46 45
 Bloquez la bouteille de gaz protecteur 66, p. ex. à l'aide
d'une chaîne de sécurité 67.
 Ouvrez plusieurs fois brièvement le robinet de la bouteille
55 pour évacuer les particules de saletés éventuellement
présentes.
 Raccorder le détendeur 71 à la bouteille de gaz protecteur
66.
 Visser le tuyau pour gaz protecteur 72 sur le détendeur 71
et ouvrir la bouteille de gaz protecteur 66.
 Appuyer en même temps sur les touches 40 et 44 pendant
2 secondes (test de gaz).
 Régler la quantité de gaz sur la vis de réglage 69 du déten-
deur. La quantité de gaz est affichée sur le débitmètre 70.
Cf chapitre „15.1 Valeurs indicatives concernant les produits
d'apport" page 159.
‰ Le contenu de la bouteille est affiché sur le manomètre de
contenu 68.
68
70
71
72
34 35 36 37 38 39
44 43
31
Défaut DEL
s'allume constamment, le code d'erreur est affiché
dans l'affichage à 7 segments 30.
32
Régulateur à distance DEL
Régulateur à distance manuel est raccordé:
909.1869.9-07
Panneau de commande
42 41 40
