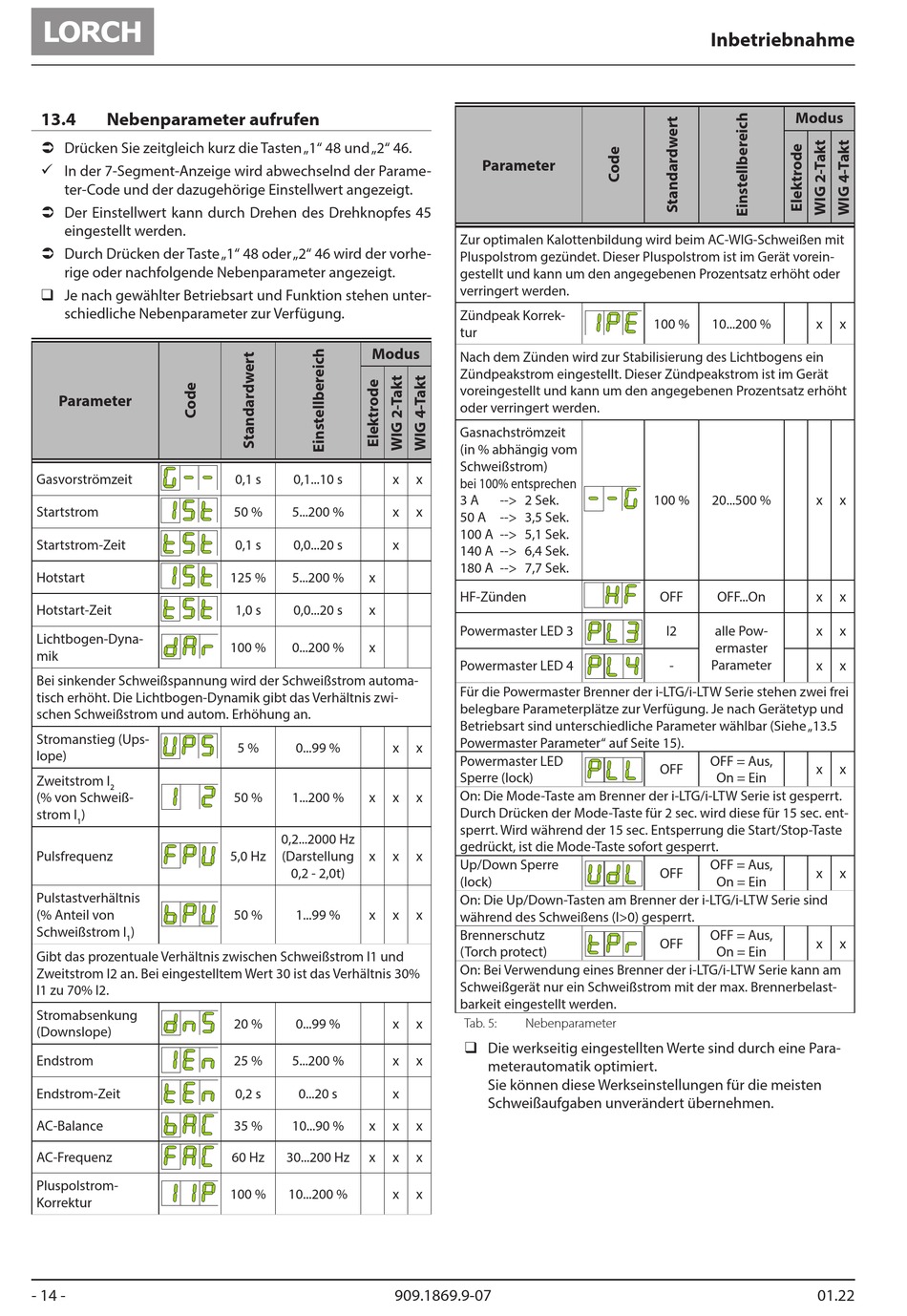

LORCH HandyTIG 180 AC/DC ControlPro Bedienungshandbuch Seite 14

13.4 Nebenparameter aufrufen
 Drücken Sie zeitgleich kurz die Tasten „1" 48 und „2" 46.
9 In der 7-Segment-Anzeige wird abwechselnd der Parame-
ter-Code und der dazugehörige Einstellwert angezeigt.
 Der Einstellwert kann durch Drehen des Drehknopfes 45
eingestellt werden.
 Durch Drücken der Taste „1" 48 oder „2" 46 wird der vorhe-
rige oder nachfolgende Nebenparameter angezeigt.
‰ Je nach gewählter Betriebsart und Funktion stehen unter-
schiedliche Nebenparameter zur Verfügung.
Parameter
Gasvorströmzeit
Startstrom
Startstrom-Zeit
Hotstart
Hotstart-Zeit
Lichtbogen-Dyna-
mik
Bei sinkender Schweißspannung wird der Schweißstrom automa-
tisch erhöht. Die Lichtbogen-Dynamik gibt das Verhältnis zwi-
schen Schweißstrom und autom. Erhöhung an.
Stromanstieg (Ups-
lope)
Zweitstrom I
2
(% von Schweiß-
strom I )
1
Pulsfrequenz
Pulstastverhältnis
(% Anteil von
Schweißstrom I )
1
Gibt das prozentuale Verhältnis zwischen Schweißstrom l1 und
Zweitstrom l2 an. Bei eingestelltem Wert 30 ist das Verhältnis 30%
l1 zu 70% l2.
Stromabsenkung
(Downslope)
Endstrom
Endstrom-Zeit
AC-Balance
AC-Frequenz
Pluspolstrom-
Korrektur
- 14 -
Modus
0,1 s 0,1...10 s x
50 % 5...200 % x
0,1 s 0,0...20 s x
125 % 5...200 % x
1,0 s 0,0...20 s x
100 % 0...200 % x
5 % 0...99 % x
50 % 1...200 % x x
0,2...2000 Hz
5,0 Hz (Darstellung x x
0,2 - 2,0t)
50 % 1...99 % x x
20 % 0...99 % x
25 % 5...200 % x
0,2 s 0...20 s x
35 % 10...90 % x x
60 Hz 30...200 Hz x x
100 % 10...200 % x
909.1869.9-07
Parameter
Zur optimalen Kalottenbildung wird beim AC-WIG-Schweißen mit
Pluspolstrom gezündet. Dieser Pluspolstrom ist im Gerät vorein-
gestellt und kann um den angegebenen Prozentsatz erhöht oder
verringert werden.
Zündpeak Korrek-
tur
Nach dem Zünden wird zur Stabilisierung des Lichtbogens ein
Zündpeakstrom eingestellt. Dieser Zündpeakstrom ist im Gerät
voreingestellt und kann um den angegebenen Prozentsatz erhöht
oder verringert werden.
Gasnachströmzeit
(in % abhängig vom
Schweißstrom)
x
bei 100% entsprechen
3 A --> 2 Sek.
x
50 A --> 3,5 Sek.
100 A --> 5,1 Sek.
140 A --> 6,4 Sek.
180 A --> 7,7 Sek.
HF-Zünden
Powermaster LED 3
Powermaster LED 4
Für die Powermaster Brenner der i-LTG/i-LTW Serie stehen zwei frei
belegbare Parameterplätze zur Verfügung. Je nach Gerätetyp und
Betriebsart sind unterschiedliche Parameter wählbar (Siehe „13.5
Powermaster Parameter" auf Seite 15).
x
Powermaster LED
Sperre (lock)
On: Die Mode-Taste am Brenner der i-LTG/i-LTW Serie ist gesperrt.
x
Durch Drücken der Mode-Taste für 2 sec. wird diese für 15 sec. ent-
sperrt. Wird während der 15 sec. Entsperrung die Start/Stop-Taste
gedrückt, ist die Mode-Taste sofort gesperrt.
x
Up/Down Sperre
(lock)
On: Die Up/Down-Tasten am Brenner der i-LTG/i-LTW Serie sind
x
während des Schweißens (I>0) gesperrt.
Brennerschutz
(Torch protect)
On: Bei Verwendung eines Brenner der i-LTG/i-LTW Serie kann am
Schweißgerät nur ein Schweißstrom mit der max. Brennerbelast-
barkeit eingestellt werden.
x Tab. 5: Nebenparameter
‰ Die werkseitig eingestellten Werte sind durch eine Para-
x
meterautomatik optimiert.
Sie können diese Werkseinstellungen für die meisten
Schweißaufgaben unverändert übernehmen.
x
x
x
Inbetriebnahme
Modus
100 % 10...200 % x
100 % 20...500 % x
OFF OFF...On x
I2 alle Pow- x
ermaster
Parameter
- x
OFF = Aus,
OFF x
On = Ein
OFF = Aus,
OFF x
On = Ein
OFF = Aus,
OFF x
On = Ein
