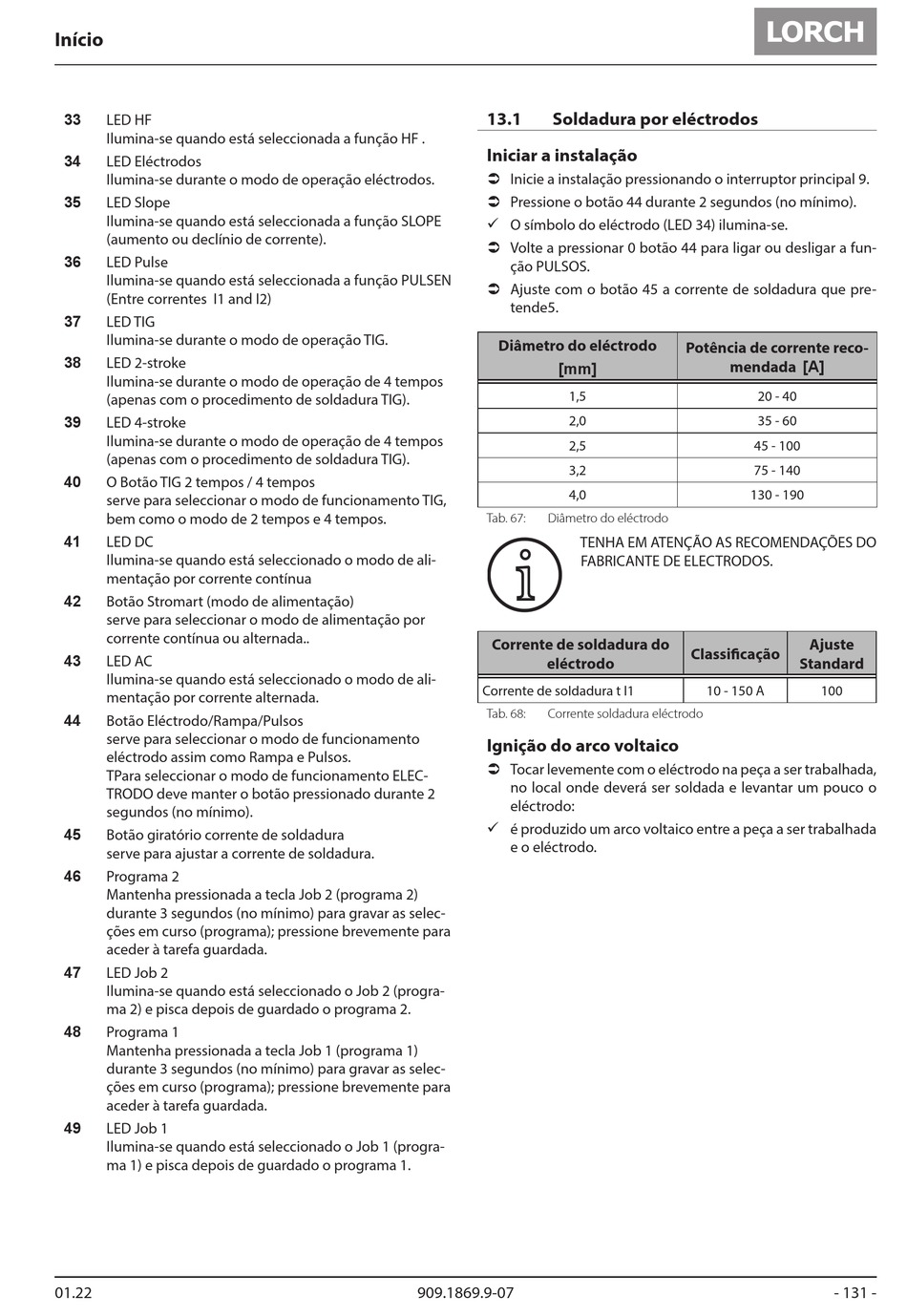

33
LED HF
Ilumina-se quando está seleccionada a função HF .
34
LED Eléctrodos
Ilumina-se durante o modo de operação eléctrodos.
35
LED Slope
Ilumina-se quando está seleccionada a função SLOPE
(aumento ou declínio de corrente).
36
LED Pulse
Ilumina-se quando está seleccionada a função PULSEN
(Entre correntes I1 and I2)
37
LED TIG
Ilumina-se durante o modo de operação TIG.
38
LED 2-stroke
Ilumina-se durante o modo de operação de 4 tempos
(apenas com o procedimento de soldadura TIG).
39
LED 4-stroke
Ilumina-se durante o modo de operação de 4 tempos
(apenas com o procedimento de soldadura TIG).
40
O Botão TIG 2 tempos / 4 tempos
serve para seleccionar o modo de funcionamento TIG,
bem como o modo de 2 tempos e 4 tempos.
41
LED DC
Ilumina-se quando está seleccionado o modo de ali-
mentação por corrente contínua
42
Botão Stromart (modo de alimentação)
serve para seleccionar o modo de alimentação por
corrente contínua ou alternada..
43
LED AC
Ilumina-se quando está seleccionado o modo de ali-
mentação por corrente alternada.
44
Botão Eléctrodo/Rampa/Pulsos
serve para seleccionar o modo de funcionamento
eléctrodo assim como Rampa e Pulsos.
TPara seleccionar o modo de funcionamento ELEC-
TRODO deve manter o botão pressionado durante 2
segundos (no mínimo).
45
Botão giratório corrente de soldadura
serve para ajustar a corrente de soldadura.
46
Programa 2
Mantenha pressionada a tecla Job 2 (programa 2)
durante 3 segundos (no mínimo) para gravar as selec-
ções em curso (programa); pressione brevemente para
aceder à tarefa guardada.
47
LED Job 2
Ilumina-se quando está seleccionado o Job 2 (progra-
ma 2) e pisca depois de guardado o programa 2.
48
Programa 1
Mantenha pressionada a tecla Job 1 (programa 1)
durante 3 segundos (no mínimo) para gravar as selec-
ções em curso (programa); pressione brevemente para
aceder à tarefa guardada.
49
LED Job 1
Ilumina-se quando está seleccionado o Job 1 (progra-
ma 1) e pisca depois de guardado o programa 1.
01.22
13.1 Soldadura por eléctrodos
Iniciar a instalação
 Inicie a instalação pressionando o interruptor principal 9.
 Pressione o botão 44 durante 2 segundos (no mínimo).
9 O símbolo do eléctrodo (LED 34) ilumina-se.
 Volte a pressionar 0 botão 44 para ligar ou desligar a fun-
ção PULSOS.
 Ajuste com o botão 45 a corrente de soldadura que pre-
tende5.
Diâmetro do eléctrodo
[mm]
1,5
2,0
2,5
3,2
4,0
Tab. 67: Diâmetro do eléctrodo
TENHA EM ATENÇÃO AS RECOMENDAÇÕES DO
i i
FABRICANTE DE ELECTRODOS.
Corrente de soldadura do
eléctrodo
Corrente de soldadura t l1
Tab. 68: Corrente soldadura eléctrodo
Ignição do arco voltaico
 Tocar levemente com o eléctrodo na peça a ser trabalhada,
no local onde deverá ser soldada e levantar um pouco o
eléctrodo:
9 é produzido um arco voltaico entre a peça a ser trabalhada
e o eléctrodo.
909.1869.9-07
Potência de corrente reco-
mendada [A]
20 - 40
35 - 60
45 - 100
75 - 140
130 - 190
Ajuste
Classificação
Standard
10 - 150 A 100
