1 Apparaatelementen
13

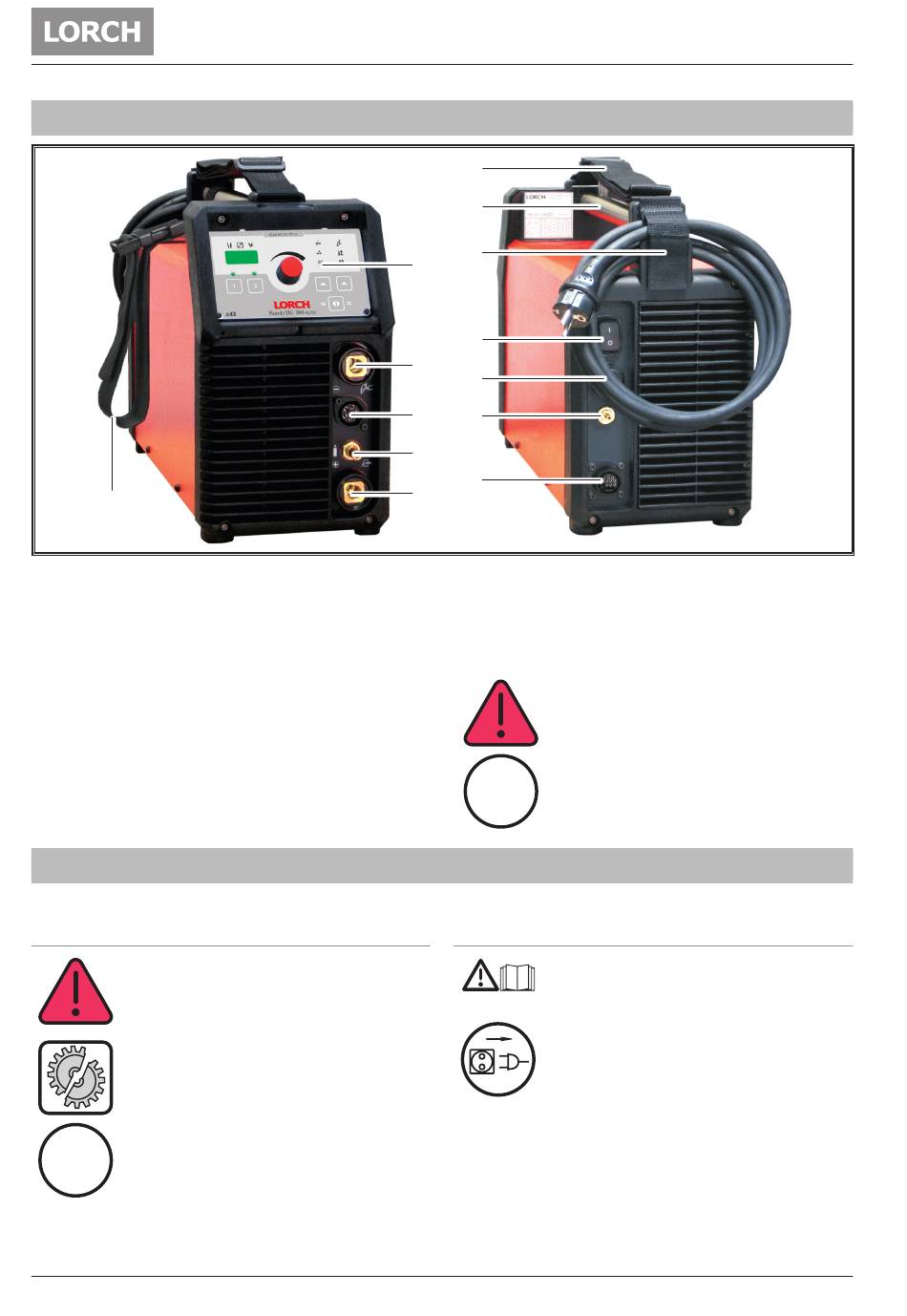

Afb. 33: Apparaatelementen
1
Bedieningspaneel
2
Aansluitbus Toorts/elektrodehouder/Kabel naar werk-
stuk
3
Aansluitbus toortsschakelaar
4
Gasaansluiting toorts
5
Aansluitbus Kabel naar werkstuk/Elektrodenhouder
6
Draagband
7
Handgreep (hijspunt)
8
Houder netkabel
9
Hoofdschakelaar
10
Netkabel
2 Verklaring van de symbolen
2.1 Betekenis van de symbolen in het
bedieningshandboek
Gevaar voor lijf en leven!
Veronachtzaming van de waarschuwingen kan
lichte of ernstige letsels en zelfs de dood tot
gevolg hebben.
Gevaar voor materiële schade!
Veronachtzaming van de waarschuwingen
kan schade aan werkstukken, gereedschap en
voorzieningen tot gevolg hebben.
Algemene aanwijzingen!
i i
Biedt nuttige informatie betreffende het pro-
duct en de uitrusting.
- 64 -
6
7
8
1
9
2
10
3
11
4
12
5
11
Aansluiting beschermgas
12
Aansluitbus afstandsbediening
13
Draagband toebehoren
De draagband dient uitsluitend voor het
transport door één persoon.
Afgebeelde of beschreven toebehoren zijn
i i
deels niet bij de levering inbegrepen. Wijzigin-
gen voorbehouden.
2.2 Betekenis van de symbolen op het
apparaat
Gevaar!
De gebruikersinformatie in het bedienings-
handboek doorlezen.
De netstekker uit de wandcontactdoos trek-
ken!
Voordat de behuizing mag worden geopend,
de netstekker uit de wandcontactdoos nemen
