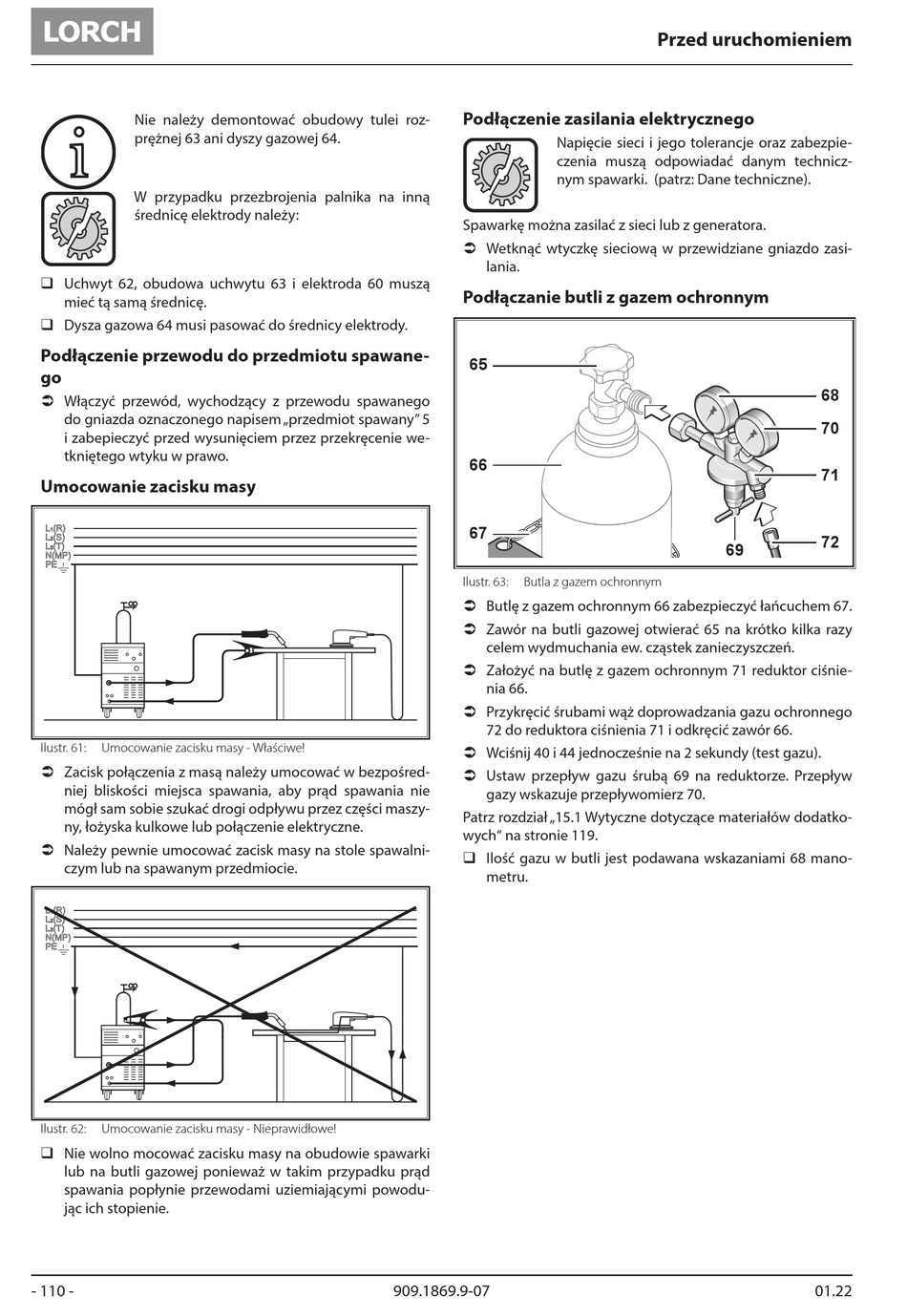

Nie należy demontować obudowy tulei roz-
i i i i
prężnej 63 ani dyszy gazowej 64.
W przypadku przezbrojenia palnika na inną
średnicę elektrody należy:
‰ Uchwyt 62, obudowa uchwytu 63 i elektroda 60 muszą
mieć tą samą średnicę.
‰ Dysza gazowa 64 musi pasować do średnicy elektrody.
Podłączenie przewodu do przedmiotu spawane-
go
 Włączyć przewód, wychodzący z przewodu spawanego
do gniazda oznaczonego napisem „przedmiot spawany" 5
i zabepieczyć przed wysunięciem przez przekręcenie we-
tkniętego wtyku w prawo.
Umocowanie zacisku masy
Ilustr. 61: Umocowanie zacisku masy - Właściwe!
 Zacisk połączenia z masą należy umocować w bezpośred-
niej bliskości miejsca spawania, aby prąd spawania nie
mógł sam sobie szukać drogi odpływu przez części maszy-
ny, łożyska kulkowe lub połączenie elektryczne.
 Należy pewnie umocować zacisk masy na stole spawalni-
czym lub na spawanym przedmiocie.
Ilustr. 62: Umocowanie zacisku masy - Nieprawidłowe!
‰ Nie wolno mocować zacisku masy na obudowie spawarki
lub na butli gazowej ponieważ w takim przypadku prąd
spawania popłynie przewodami uziemiającymi powodu-
jąc ich stopienie.
- 110 -
Podłączenie zasilania elektrycznego
Napięcie sieci i jego tolerancje oraz zabezpie-
czenia muszą odpowiadać danym technicz-
nym spawarki. (patrz: Dane techniczne).
Spawarkę można zasilać z sieci lub z generatora.
 Wetknąć wtyczkę sieciową w przewidziane gniazdo zasi-
lania.
Podłączanie butli z gazem ochronnym
65
66
67
Ilustr. 63: Butla z gazem ochronnym
 Butlę z gazem ochronnym 66 zabezpieczyć łańcuchem 67.
 Zawór na butli gazowej otwierać 65 na krótko kilka razy
celem wydmuchania ew. cząstek zanieczyszczeń.
 Założyć na butlę z gazem ochronnym 71 reduktor ciśnie-
nia 66.
 Przykręcić śrubami wąż doprowadzania gazu ochronnego
72 do reduktora ciśnienia 71 i odkręcić zawór 66.
 Wciśnij 40 i 44 jednocześnie na 2 sekundy (test gazu).
 Ustaw przepływ gazu śrubą 69 na reduktorze. Przepływ
gazy wskazuje przepływomierz 70.
Patrz rozdział „15.1 Wytyczne dotyczące materiałów dodatko-
wych" na stronie 119.
‰ Ilość gazu w butli jest podawana wskazaniami 68 mano-
metru.
909.1869.9-07
Przed uruchomieniem
68
70
71
72
69
01.22
