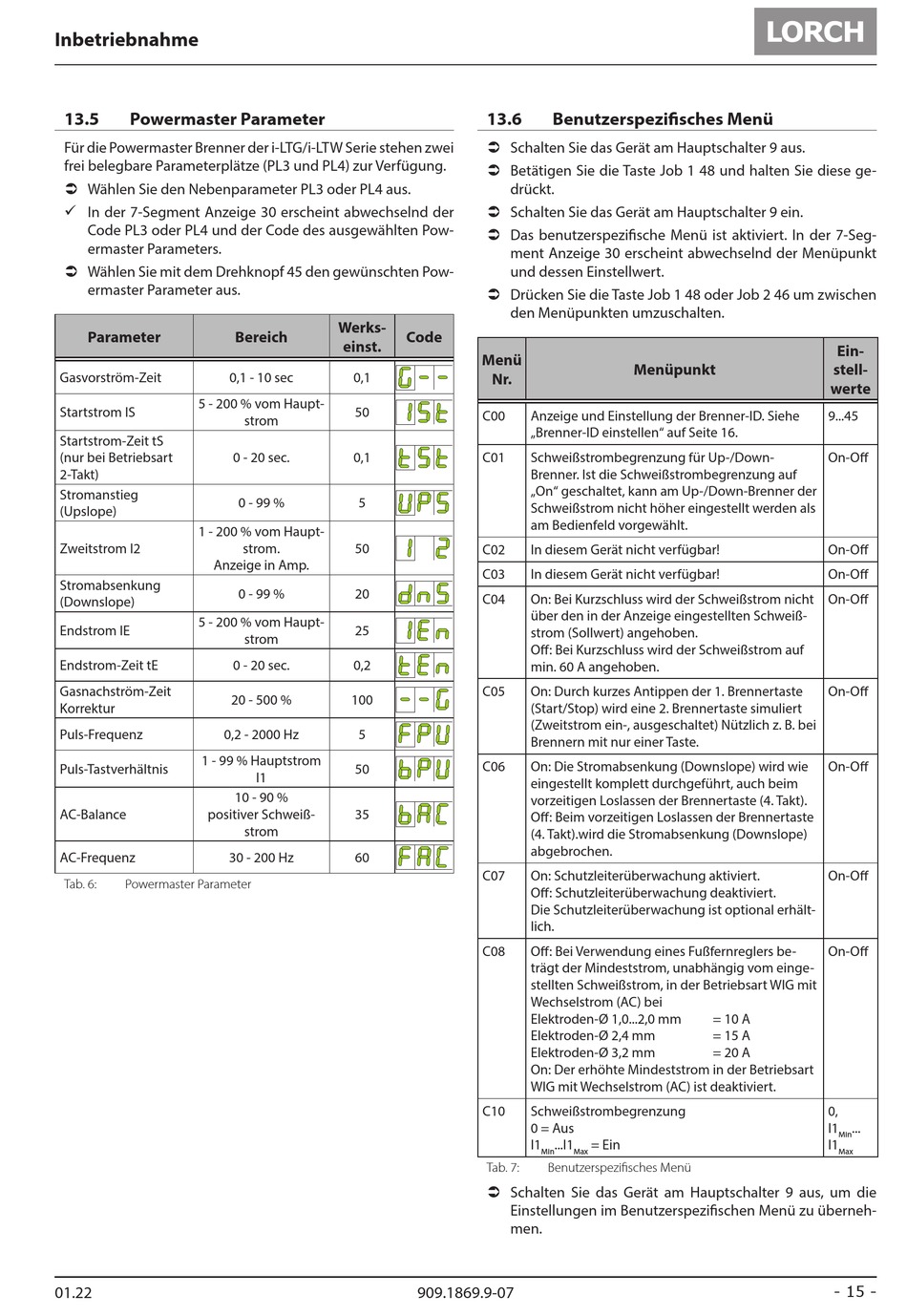

LORCH HandyTIG 180 AC/DC ControlPro Bedienungshandbuch Seite 15

Inbetriebnahme
13.5 Powermaster Parameter
Für die Powermaster Brenner der i-LTG/i-LTW Serie stehen zwei
frei belegbare Parameterplätze (PL3 und PL4) zur Verfügung.
 Wählen Sie den Nebenparameter PL3 oder PL4 aus.
9 In der 7-Segment Anzeige 30 erscheint abwechselnd der
Code PL3 oder PL4 und der Code des ausgewählten Pow-
ermaster Parameters.
 Wählen Sie mit dem Drehknopf 45 den gewünschten Pow-
ermaster Parameter aus.
Parameter
Gasvorström-Zeit
5 - 200 % vom Haupt-
Startstrom IS
Startstrom-Zeit tS
(nur bei Betriebsart
2-Takt)
Stromanstieg
(Upslope)
1 - 200 % vom Haupt-
Zweitstrom I2
Anzeige in Amp.
Stromabsenkung
(Downslope)
5 - 200 % vom Haupt-
Endstrom IE
Endstrom-Zeit tE
Gasnachström-Zeit
Korrektur
Puls-Frequenz 0,2 - 2000 Hz
1 - 99 % Hauptstrom
Puls-Tastverhältnis
AC-Balance positiver Schweiß-
AC-Frequenz
Tab. 6: Powermaster Parameter
01.22
Werks-
Bereich
einst.
0,1 - 10 sec 0,1
50
strom
0 - 20 sec. 0,1
0 - 99 % 5
strom. 50
0 - 99 % 20
25
strom
0 - 20 sec. 0,2
20 - 500 % 100
5
50
I1
10 - 90 %
35
strom
30 - 200 Hz 60
13.6 Benutzerspezifisches Menü
 Schalten Sie das Gerät am Hauptschalter 9 aus.
 Betätigen Sie die Taste Job 1 48 und halten Sie diese ge-
drückt.
 Schalten Sie das Gerät am Hauptschalter 9 ein.
 Das benutzerspezifische Menü ist aktiviert. In der 7-Seg-
ment Anzeige 30 erscheint abwechselnd der Menüpunkt
und dessen Einstellwert.
 Drücken Sie die Taste Job 1 48 oder Job 2 46 um zwischen
den Menüpunkten umzuschalten.
Code
Menü
Nr.
C00 Anzeige und Einstellung der Brenner-ID. Siehe
„Brenner-ID einstellen" auf Seite 16.
C01 Schweißstrombegrenzung für Up-/Down-
Brenner. Ist die Schweißstrombegrenzung auf
„On" geschaltet, kann am Up-/Down-Brenner der
Schweißstrom nicht höher eingestellt werden als
am Bedienfeld vorgewählt.
C02 In diesem Gerät nicht verfügbar!
C03 In diesem Gerät nicht verfügbar!
C04 On: Bei Kurzschluss wird der Schweißstrom nicht
über den in der Anzeige eingestellten Schweiß-
strom (Sollwert) angehoben.
Off: Bei Kurzschluss wird der Schweißstrom auf
min. 60 A angehoben.
C05 On: Durch kurzes Antippen der 1. Brennertaste
(Start/Stop) wird eine 2. Brennertaste simuliert
(Zweitstrom ein-, ausgeschaltet) Nützlich z. B. bei
Brennern mit nur einer Taste.
C06 On: Die Stromabsenkung (Downslope) wird wie
eingestellt komplett durchgeführt, auch beim
vorzeitigen Loslassen der Brennertaste (4. Takt).
Off: Beim vorzeitigen Loslassen der Brennertaste
(4. Takt).wird die Stromabsenkung (Downslope)
abgebrochen.
C07 On: Schutzleiterüberwachung aktiviert.
Off: Schutzleiterüberwachung deaktiviert.
Die Schutzleiterüberwachung ist optional erhält-
lich.
C08 Off: Bei Verwendung eines Fußfernreglers be-
trägt der Mindeststrom, unabhängig vom einge-
stellten Schweißstrom, in der Betriebsart WIG mit
Wechselstrom (AC) bei
Elektroden-Ø 1,0...2,0 mm
Elektroden-Ø 2,4 mm
Elektroden-Ø 3,2 mm
On: Der erhöhte Mindeststrom in der Betriebsart
WIG mit Wechselstrom (AC) ist deaktiviert.
C10 Schweißstrombegrenzung
0 = Aus
I1 ...I1
Min Max
Tab. 7: Benutzerspezifisches Menü
 Schalten Sie das Gerät am Hauptschalter 9 aus, um die
Einstellungen im Benutzerspezifischen Menü zu überneh-
men.
909.1869.9-07
Menüpunkt
= 10 A
= 15 A
= 20 A
= Ein
Ein-
stell-
werte
9...45
On-Off
On-Off
On-Off
On-Off
On-Off
On-Off
On-Off
On-Off
0,
I1 ...
Min
I1
Max
