Inbedrijfstelling
13 Inbedrijfstelling

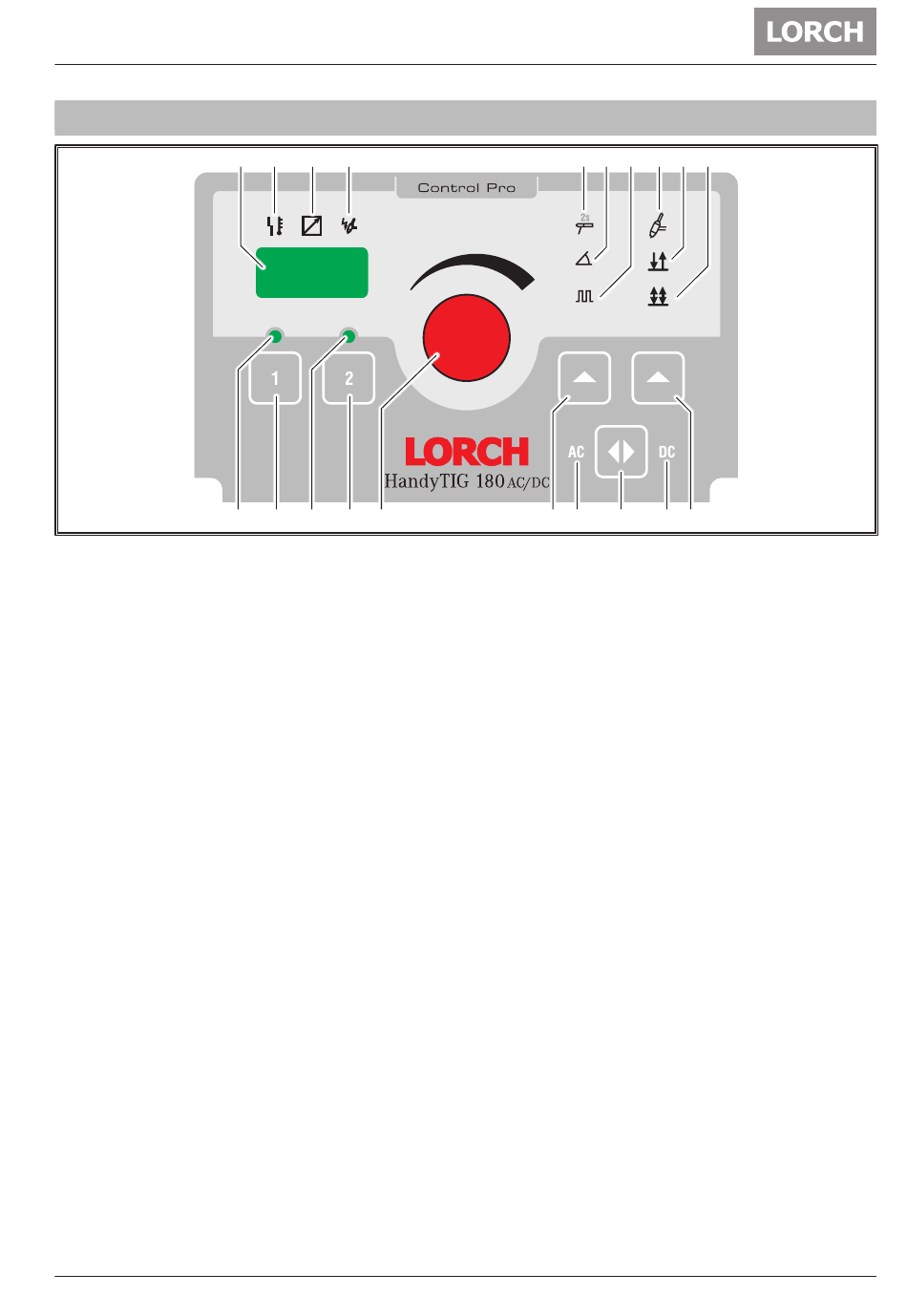

Afb. 40: Bedieningspaneel HandyTIG 180 AC/DC
30
7-Segmenten display
toont de gekozen stroomsterkte. Bij geactiveerde
nevenparameters wordt afwisselend de code en de
instelwaarde van de nevenparameters weergegeven.
31
LED storing
brandt continue, in de 7-segmenten-display 30 wordt
de foutcode weergegeven.
32
LED afstandbediening
Handafstandbediening aangesloten:
LED brandt continue, draaiknop lasstroom 45 zonder
functie, Instelling alleen aan de handafstandbediening
mogelijk.
Voetafstandbediening aangesloten: LED brandt alleen
bij het indrukken van het voetpedaal, de draaiknop
45 geeft de maximale waarde voor het instelbereik
van de voetafstandbediening weer. Bijvoorbeeld 100
A ingestelt, dan kan met de voetafstandbediening de
lasstroom van 5-100 A worden geregelt.
33
LED HF
brandt bij gekozen functie HF (contactvrije ontste-
king).
34
LED elektrode
brandt bij gekozen werkingswijze elektrode.
35
LED Slope
brandt bij gekozen functie Slope
(UpSlope, DownSlope).
36
LED pulsen
brandt bij gekozen functie pulsen (gepulst wordt tus-
sen lasstroom I1 en I2).
37
LED TIG
brandt bij gekozen werkingswijze TIG.
38
LED 2-takt
brandt bij gekozen werkingswijze 2-takt (aleen bij
lasproces TIG).
01.22
30 31 32 33
49 48 47 46 45
34 35 36 37 38 39
44 43
39
LED 4-takt
brandt bij gekozen werkingswijze 4-takt (alleen bij
lasproces TIG).
40
Toets TIG/2-takt/4-takt
dient voor het kiezen van de werkingswijze TIG en
tevens voor de modus 2-takt en 4-takt.
41
LED DC
brandt bij gekozen stroomsoort gelijkstroom.
42
Toets stroomsoort
dient voor het kiezen van de stroomsoort gelijk- of
wisselstroom.
43
LED AC
brandt bij gekozen stroomsoort wisselstroom.
44
Toets elektrode/Slope/pulsen
dient voor het kiezen van de werkingswijze elektrode
en tevens voor de modus Slope en pulsen. Voor het
kiezen van de werkinsgwijze elektrode moet de toets
minimaal 2 seconden worden ingedrukt.
45
Draaiknop lasstroom
dient voor het traploos instellen van de lasstroom.
46
Toets Job 2
minimaal 3 seconden indrukken, slaat alle actuele
instellingen op als Job. Kort indrukken, roept de opge-
slagen Job op.
47
LED Job 2
brandt bij gekozen Job 2, knippert na het opslaan van
Job 2.
48
Toets Job 1
minimaal 3 seconden indrukken, slaat alle actuele
instellingen op als Job. Kort indrukken, roept de opge-
slagen Job op.
49
LED Job 1
brandt bij gekozen Job 1, knippert na het opslaan van
Job 11.
