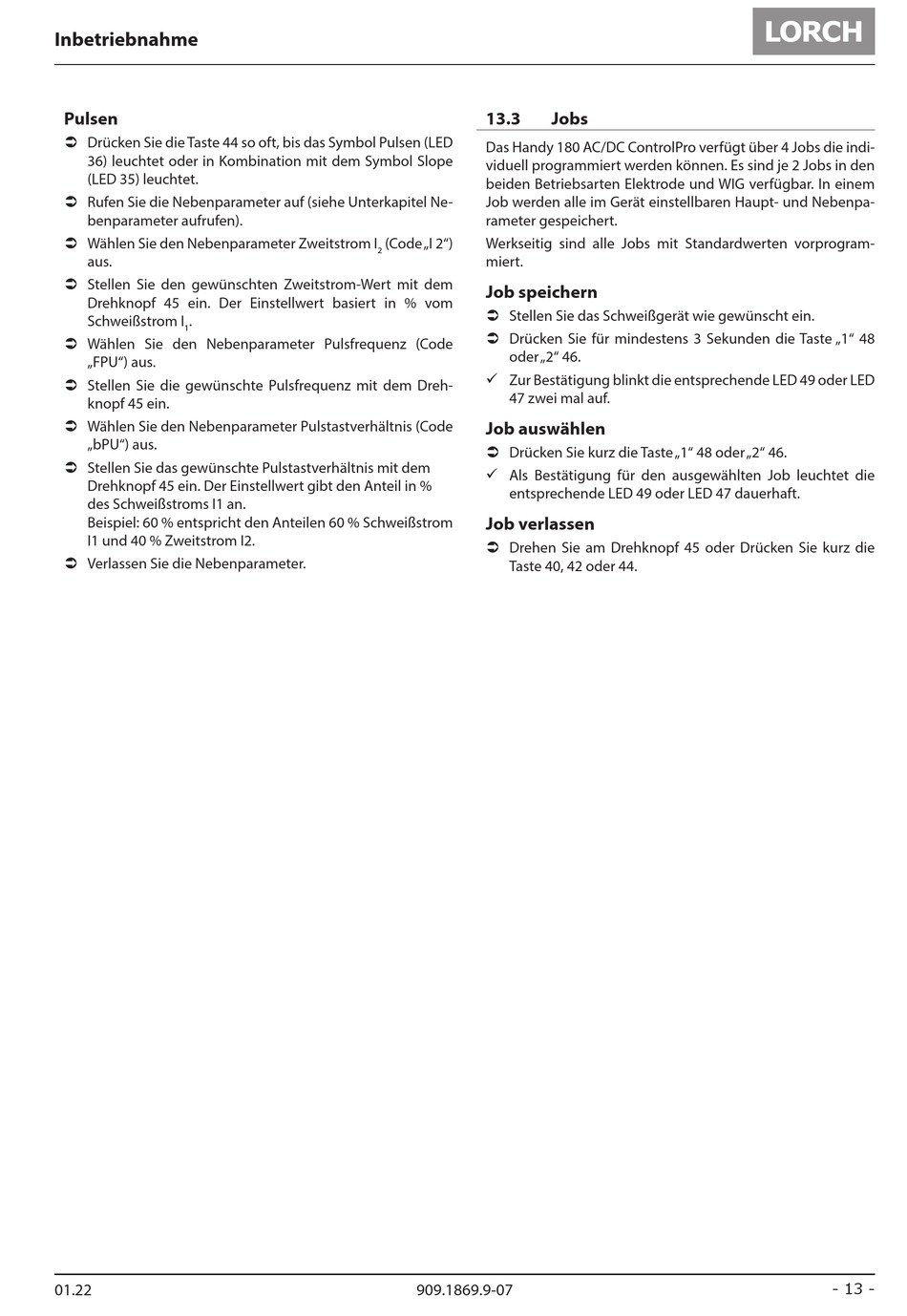

LORCH HandyTIG 180 AC/DC ControlPro Bedienungshandbuch Seite 13

Inbetriebnahme
Pulsen
 Drücken Sie die Taste 44 so oft, bis das Symbol Pulsen (LED
36) leuchtet oder in Kombination mit dem Symbol Slope
(LED 35) leuchtet.
 Rufen Sie die Nebenparameter auf (siehe Unterkapitel Ne-
benparameter aufrufen).
 Wählen Sie den Nebenparameter Zweitstrom I
aus.
 Stellen Sie den gewünschten Zweitstrom-Wert mit dem
Drehknopf 45 ein. Der Einstellwert basiert in % vom
Schweißstrom I .
1
 Wählen Sie den Nebenparameter Pulsfrequenz (Code
„FPU") aus.
 Stellen Sie die gewünschte Pulsfrequenz mit dem Dreh-
knopf 45 ein.
 Wählen Sie den Nebenparameter Pulstastverhältnis (Code
„bPU") aus.
 Stellen Sie das gewünschte Pulstastverhältnis mit dem
Drehknopf 45 ein. Der Einstellwert gibt den Anteil in %
des Schweißstroms I1 an.
Beispiel: 60 % entspricht den Anteilen 60 % Schweißstrom
I1 und 40 % Zweitstrom I2.
 Verlassen Sie die Nebenparameter.
01.22
13.3
Das Handy 180 AC/DC ControlPro verfügt über 4 Jobs die indi-
viduell programmiert werden können. Es sind je 2 Jobs in den
beiden Betriebsarten Elektrode und WIG verfügbar. In einem
Job werden alle im Gerät einstellbaren Haupt- und Nebenpa-
rameter gespeichert.
(Code „I 2") Werkseitig sind alle Jobs mit Standardwerten vorprogram-
2
miert.
Job speichern
 Stellen Sie das Schweißgerät wie gewünscht ein.
 Drücken Sie für mindestens 3 Sekunden die Taste „1" 48
oder „2" 46.
9 Zur Bestätigung blinkt die entsprechende LED 49 oder LED
47 zwei mal auf.
Job auswählen
 Drücken Sie kurz die Taste „1" 48 oder „2" 46.
9 Als Bestätigung für den ausgewählten Job leuchtet die
entsprechende LED 49 oder LED 47 dauerhaft.
Job verlassen
 Drehen Sie am Drehknopf 45 oder Drücken Sie kurz die
Taste 40, 42 oder 44.
909.1869.9-07
Jobs
- 13 -
