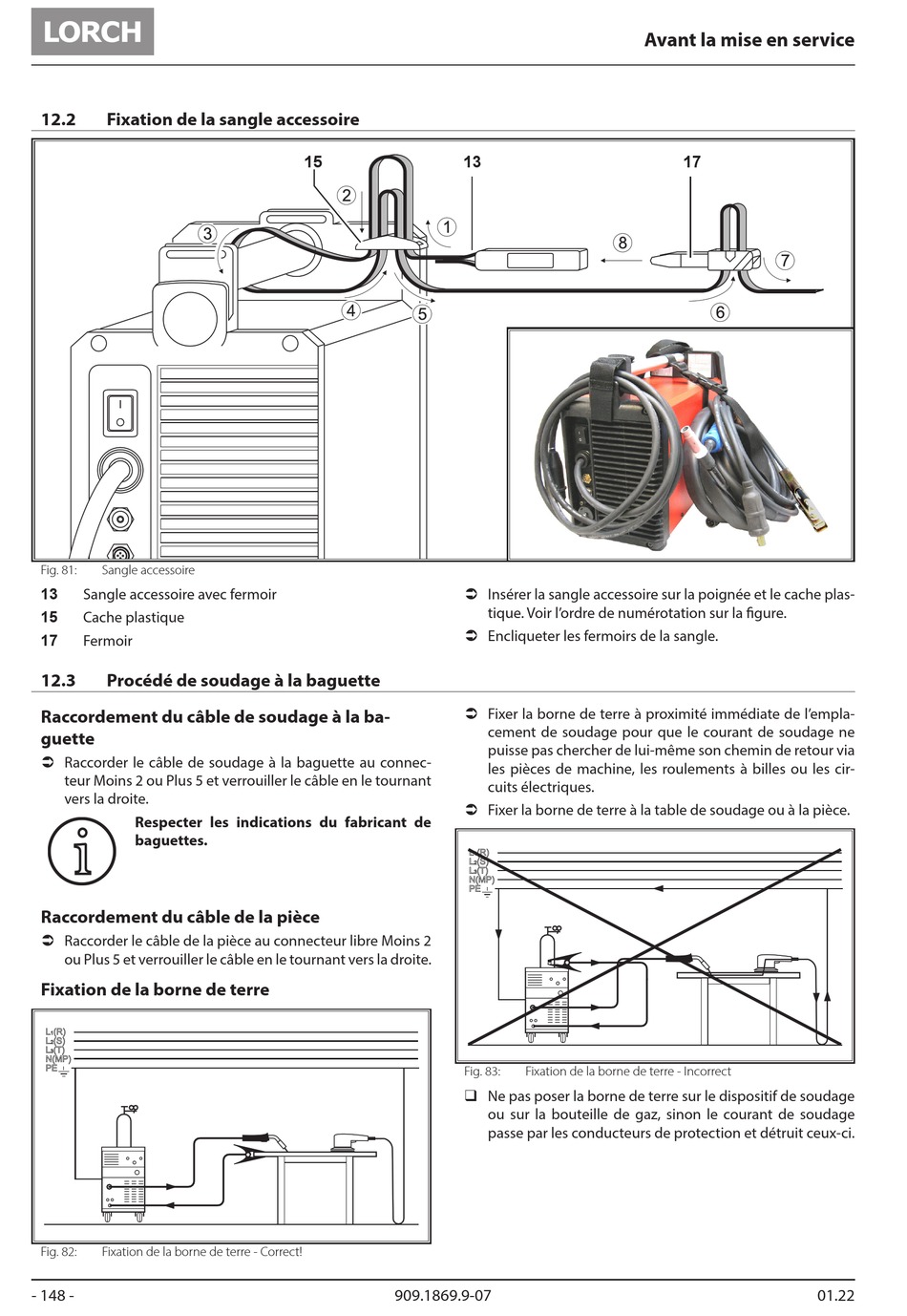

LORCH HandyTIG 180 AC/DC ControlPro Bedienungshandbuch Seite 148

12.2 Fixation de la sangle accessoire
Fig. 81: Sangle accessoire
13
Sangle accessoire avec fermoir
15
Cache plastique
17
Fermoir
12.3 Procédé de soudage à la baguette
Raccordement du câble de soudage à la ba-
guette
 Raccorder le câble de soudage à la baguette au connec-
teur Moins 2 ou Plus 5 et verrouiller le câble en le tournant
vers la droite.
Respecter les indications du fabricant de
i i
baguettes.
Raccordement du câble de la pièce
 Raccorder le câble de la pièce au connecteur libre Moins 2
ou Plus 5 et verrouiller le câble en le tournant vers la droite.
Fixation de la borne de terre
Fig. 82: Fixation de la borne de terre - Correct!
- 148 -
15 13
 Insérer la sangle accessoire sur la poignée et le cache plas-
 Encliqueter les fermoirs de la sangle.
 Fixer la borne de terre à proximité immédiate de l'empla-
 Fixer la borne de terre à la table de soudage ou à la pièce.
Fig. 83:
‰ Ne pas poser la borne de terre sur le dispositif de soudage
909.1869.9-07
Avant la mise en service
tique. Voir l'ordre de numérotation sur la figure.
cement de soudage pour que le courant de soudage ne
puisse pas chercher de lui-même son chemin de retour via
les pièces de machine, les roulements à billes ou les cir-
cuits électriques.
Fixation de la borne de terre - Incorrect
ou sur la bouteille de gaz, sinon le courant de soudage
passe par les conducteurs de protection et détruit ceux-ci.
17
