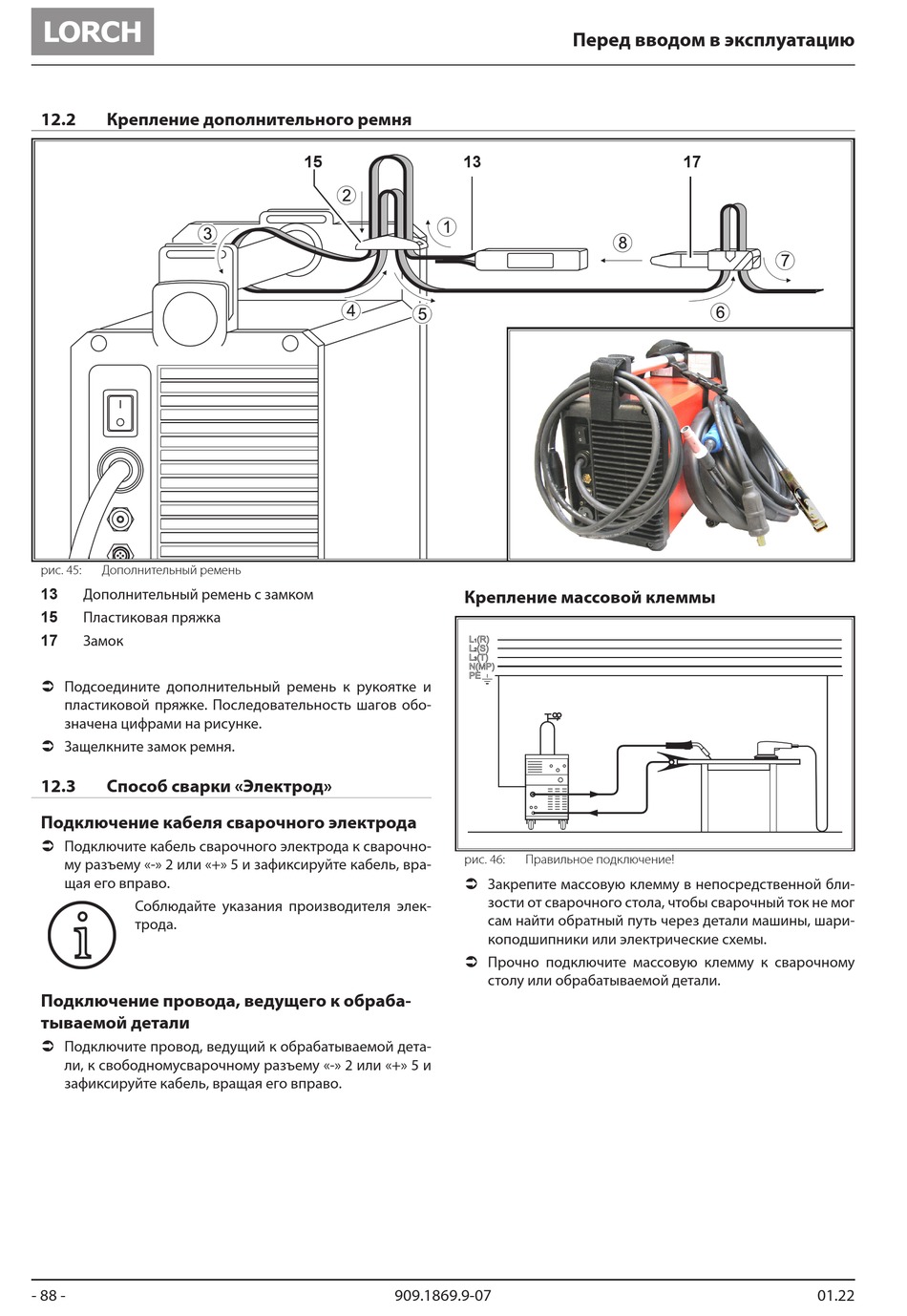

12.2 Крепление дополнительного ремня
рис. 45: Дополнительный ремень
13
Дополнительный ремень с замком
15
Пластиковая пряжка
17
Замок
 Подсоедините дополнительный ремень к рукоятке и
пластиковой пряжке. Последовательность шагов обо-
значена цифрами на рисунке.
 Защелкните замок ремня.
12.3 Способ сварки «Электрод»
Подключение кабеля сварочного электрода
 Подключите кабель сварочного электрода к сварочно-
му разъему «-» 2 или «+» 5 и зафиксируйте кабель, вра-
щая его вправо.
Соблюдайте указания производителя элек-
i i
трода.
Подключение провода, ведущего к обраба-
тываемой детали
 Подключите провод, ведущий к обрабатываемой дета-
ли, к свободномусварочному разъему «-» 2 или «+» 5 и
зафиксируйте кабель, вращая его вправо.
- 88 -
15 13
Крепление массовой клеммы
рис. 46:
 Закрепите массовую клемму в непосредственной бли-
 Прочно подключите массовую клемму к сварочному
909.1869.9-07
Перед вводом в эксплуатацию
Правильное подключение!
зости от сварочного стола, чтобы сварочный ток не мог
сам найти обратный путь через детали машины, шари-
коподшипники или электрические схемы.
столу или обрабатываемой детали.
