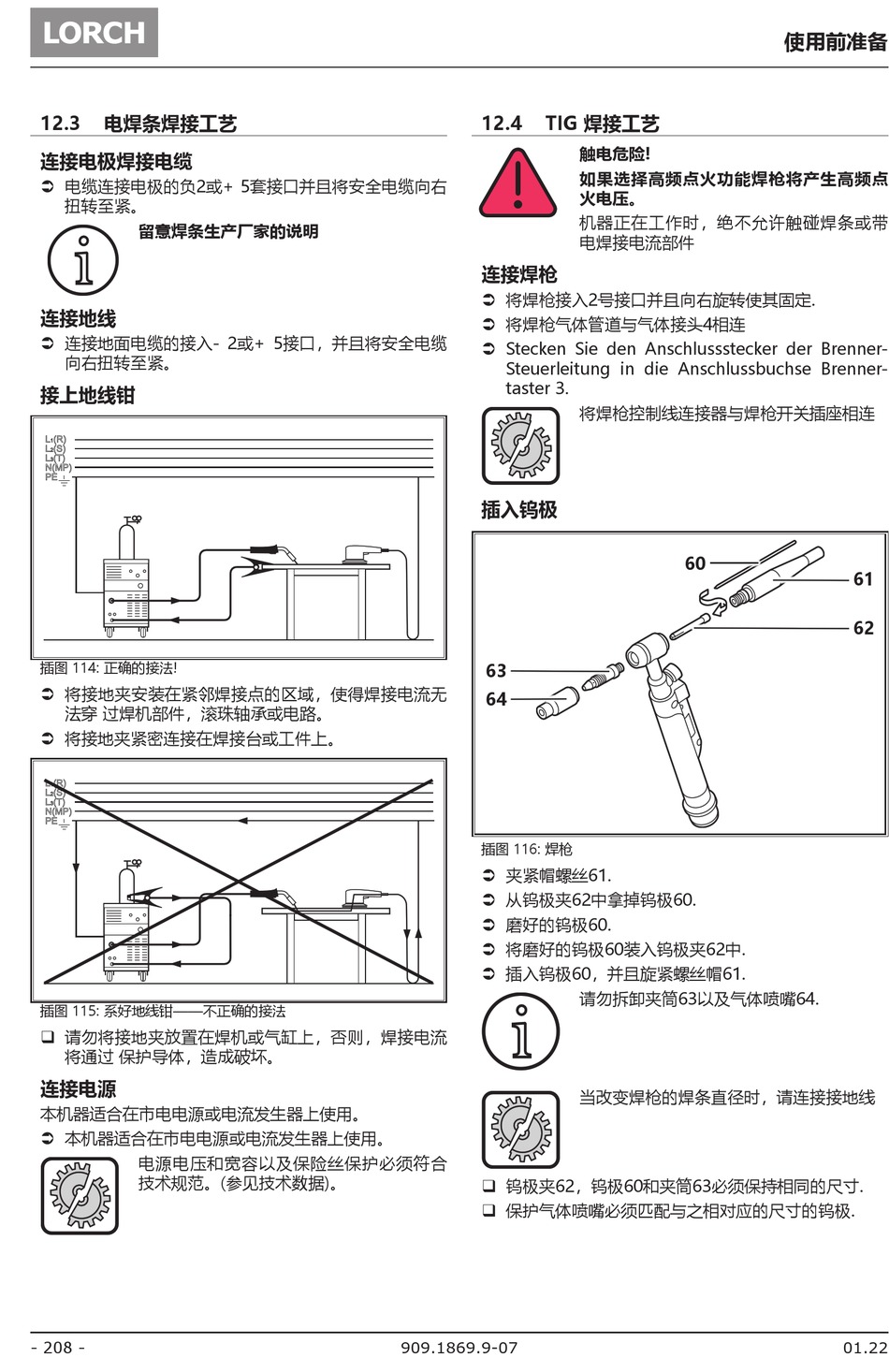

12.3 电焊条焊接工艺
连接电极焊接电缆
 电缆连接电极的负2或+ 5套接口并且将安全电缆向右
扭转至紧。
留意焊条生产厂家的说明
i i
连接地线
 连接地面电缆的接入- 2或+ 5接口，并且将安全电缆
向右扭转至紧。
接上地线钳
插图 114: 正确的接法!
 将接地夹安装在紧邻焊接点的区域，使得焊接电流无
法穿 过焊机部件，滚珠轴承或电路。
 将接地夹紧密连接在焊接台或工件上。
插图 115: 系好地线钳——不正确的接法
‰ 请勿将接地夹放置在焊机或气缸上，否则，焊接电流
将通过 保护导体，造成破坏。
连接电源
本机器适合在市电电源或电流发生器上使用。
 本机器适合在市电电源或电流发生器上使用。
电源电压和宽容以及保险丝保护必须符合
技术规范。(参见技术数据)。
- 208 -
12.4 TIG 焊接工艺
触电危险!
如果选择高频点火功能焊枪将产生高频点
火电压。
机器正在工作时，绝不允许触碰焊条或带
电焊接电流部件
连接焊枪
 将焊枪接入2号接口并且向右旋转使其固定.
 将焊枪气体管道与气体接头4相连
 Stecken Sie den Anschlussstecker der Brenner-
Steuerleitung in die Anschlussbuchse Brenner-
taster 3.
将焊枪控制线连接器与焊枪开关插座相连
插入钨极
63
64
插图 116: 焊枪
 夹紧帽螺丝61.
 从钨极夹62中拿掉钨极60.
 磨好的钨极60.
 将磨好的钨极60装入钨极夹62中.
 插入钨极60，并且旋紧螺丝帽61.
请勿拆卸夹筒63以及气体喷嘴64.
i i
当改变焊枪的焊条直径时，请连接接地线
‰ 钨极夹62，钨极60和夹筒63必须保持相同的尺寸.
‰ 保护气体喷嘴必须匹配与之相对应的尺寸的钨极.
909.1869.9-07
使用前准备
60
61
62
01.22
