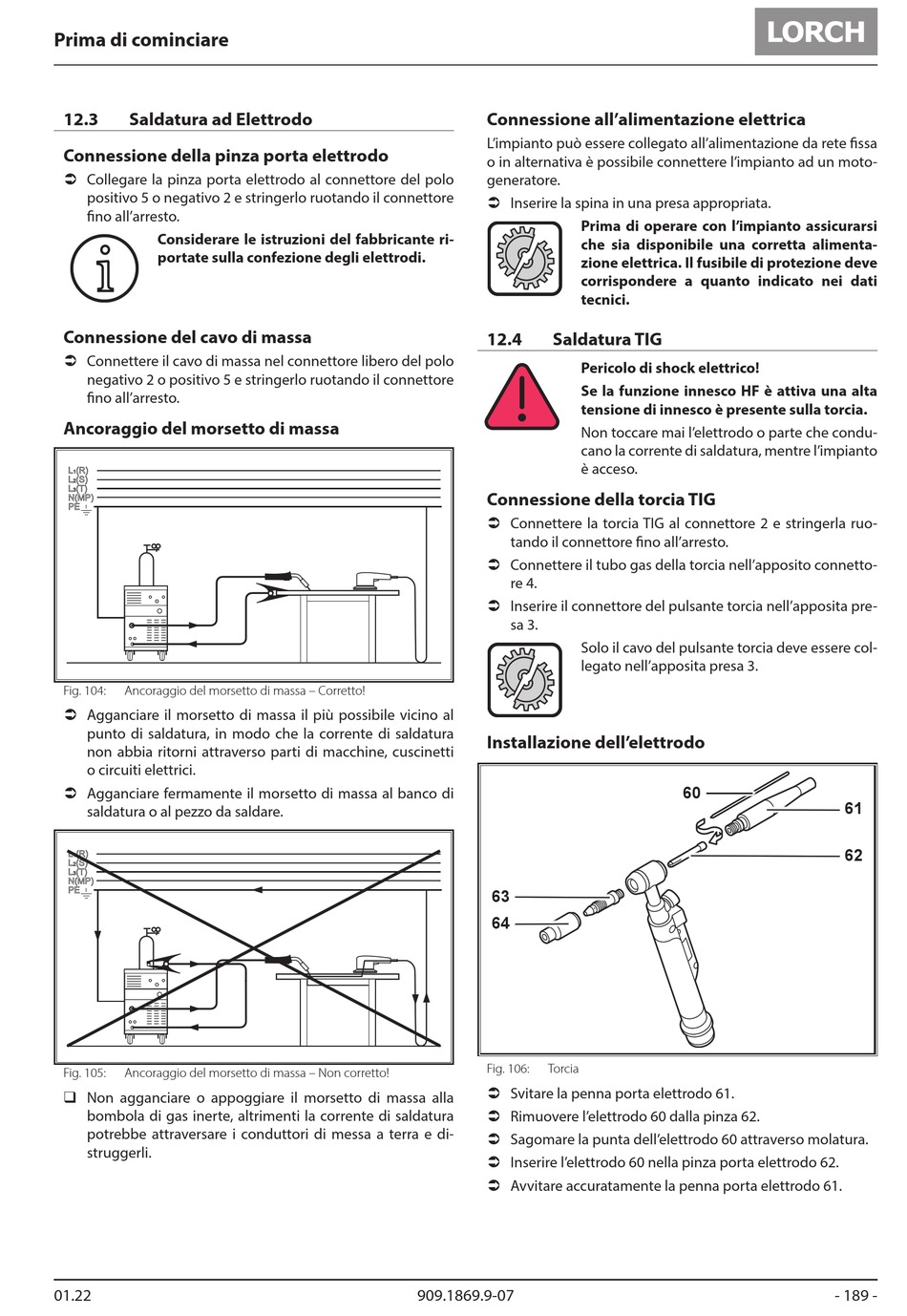

Prima di cominciare
12.3 Saldatura ad Elettrodo
Connessione della pinza porta elettrodo
 Collegare la pinza porta elettrodo al connettore del polo
positivo 5 o negativo 2 e stringerlo ruotando il connettore
fino all'arresto.
Considerare le istruzioni del fabbricante ri-
i i
portate sulla confezione degli elettrodi.
Connessione del cavo di massa
 Connettere il cavo di massa nel connettore libero del polo
negativo 2 o positivo 5 e stringerlo ruotando il connettore
fino all'arresto.
Ancoraggio del morsetto di massa
Fig. 104: Ancoraggio del morsetto di massa – Corretto!
 Agganciare il morsetto di massa il più possibile vicino al
punto di saldatura, in modo che la corrente di saldatura
non abbia ritorni attraverso parti di macchine, cuscinetti
o circuiti elettrici.
 Agganciare fermamente il morsetto di massa al banco di
saldatura o al pezzo da saldare.
Fig. 105: Ancoraggio del morsetto di massa – Non corretto!
‰ Non agganciare o appoggiare il morsetto di massa alla
bombola di gas inerte, altrimenti la corrente di saldatura
potrebbe attraversare i conduttori di messa a terra e di-
struggerli.
01.22
Connessione all'alimentazione elettrica
L'impianto può essere collegato all'alimentazione da rete fissa
o in alternativa è possibile connettere l'impianto ad un moto-
generatore.
 Inserire la spina in una presa appropriata.
Prima di operare con l'impianto assicurarsi
che sia disponibile una corretta alimenta-
zione elettrica. Il fusibile di protezione deve
corrispondere a quanto indicato nei dati
tecnici.
12.4 Saldatura TIG
Pericolo di shock elettrico!
Se la funzione innesco HF è attiva una alta
tensione di innesco è presente sulla torcia.
Non toccare mai l'elettrodo o parte che condu-
cano la corrente di saldatura, mentre l'impianto
è acceso.
Connessione della torcia TIG
 Connettere la torcia TIG al connettore 2 e stringerla ruo-
tando il connettore fino all'arresto.
 Connettere il tubo gas della torcia nell'apposito connetto-
re 4.
 Inserire il connettore del pulsante torcia nell'apposita pre-
sa 3.
Solo il cavo del pulsante torcia deve essere col-
legato nell'apposita presa 3.
Installazione dell'elettrodo
63
64
Fig. 106: Torcia
 Svitare la penna porta elettrodo 61.
 Rimuovere l'elettrodo 60 dalla pinza 62.
 Sagomare la punta dell'elettrodo 60 attraverso molatura.
 Inserire l'elettrodo 60 nella pinza porta elettrodo 62.
 Avvitare accuratamente la penna porta elettrodo 61.
909.1869.9-07
60
61
62
