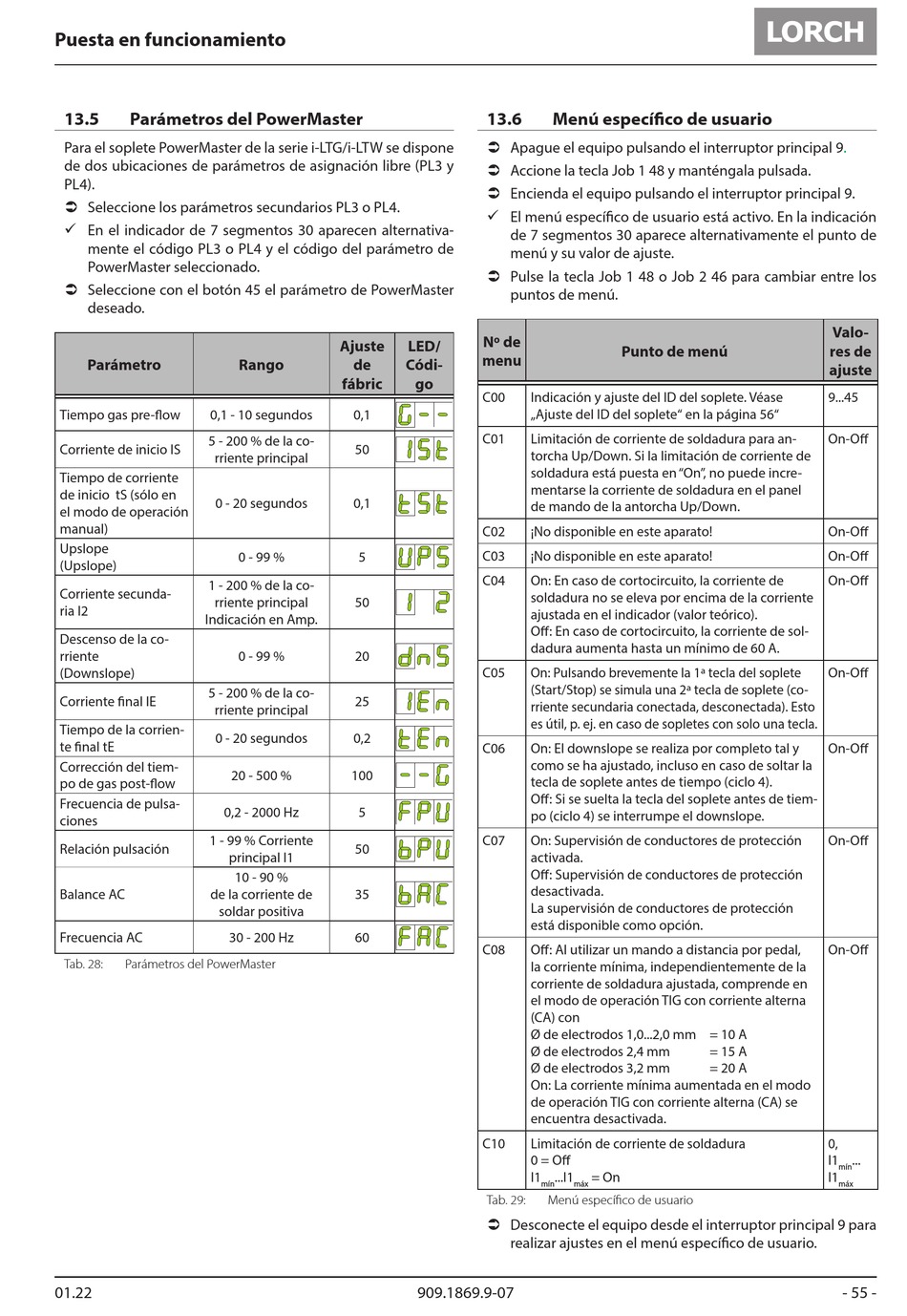

Puesta en funcionamiento
13.5 Parámetros del PowerMaster
Para el soplete PowerMaster de la serie i-LTG/i-LTW se dispone
de dos ubicaciones de parámetros de asignación libre (PL3 y
PL4).
 Seleccione los parámetros secundarios PL3 o PL4.
9 En el indicador de 7 segmentos 30 aparecen alternativa-
mente el código PL3 o PL4 y el código del parámetro de
PowerMaster seleccionado.
 Seleccione con el botón 45 el parámetro de PowerMaster
deseado.
Parámetro
Tiempo gas pre-flow 0,1 - 10 segundos
5 - 200 % de la co-
Corriente de inicio IS
rriente principal
Tiempo de corriente
de inicio tS (sólo en
0 - 20 segundos
el modo de operación
manual)
Upslope
(Upslope)
1 - 200 % de la co-
Corriente secunda-
rriente principal
ria I2
Indicación en Amp.
Descenso de la co-
rriente
(Downslope)
5 - 200 % de la co-
Corriente final IE
rriente principal
Tiempo de la corrien-
0 - 20 segundos
te final tE
Corrección del tiem-
po de gas post-flow
Frecuencia de pulsa-
0,2 - 2000 Hz
ciones
1 - 99 % Corriente
Relación pulsación
Balance AC de la corriente de
soldar positiva
Frecuencia AC
Tab. 28: Parámetros del PowerMaster
01.22
Ajuste
Rango de
fábric
0,1
50
0,1
0 - 99 % 5
50
0 - 99 % 20
25
0,2
20 - 500 % 100
5
50
principal I1
10 - 90 %
35
30 - 200 Hz 60
13.6 Menú específico de usuario
 Apague el equipo pulsando el interruptor principal
 Accione la tecla Job 1 48 y manténgala pulsada.
 Encienda el equipo pulsando el interruptor principal 9.
9 El menú específico de usuario está activo. En la indicación
de 7 segmentos 30 aparece alternativamente el punto de
menú y su valor de ajuste.
 Pulse la tecla Job 1 48 o Job 2 46 para cambiar entre los
puntos de menú.
Nº de
LED/
menu
Códi-
go
C00 Indicación y ajuste del ID del soplete. Véase
„Ajuste del ID del soplete" en la página 56"
C01 Limitación de corriente de soldadura para an-
torcha Up/Down. Si la limitación de corriente de
soldadura está puesta en "On", no puede incre-
mentarse la corriente de soldadura en el panel
de mando de la antorcha Up/Down.
C02 ¡No disponible en este aparato!
C03 ¡No disponible en este aparato!
C04 On: En caso de cortocircuito, la corriente de
soldadura no se eleva por encima de la corriente
ajustada en el indicador (valor teórico).
Off: En caso de cortocircuito, la corriente de sol-
dadura aumenta hasta un mínimo de 60 A.
C05 On: Pulsando brevemente la 1ª tecla del soplete
(Start/Stop) se simula una 2ª tecla de soplete (co-
rriente secundaria conectada, desconectada). Esto
es útil, p. ej. en caso de sopletes con solo una tecla.
C06 On: El downslope se realiza por completo tal y
como se ha ajustado, incluso en caso de soltar la
tecla de soplete antes de tiempo (ciclo 4).
Off: Si se suelta la tecla del soplete antes de tiem-
po (ciclo 4) se interrumpe el downslope.
C07 On: Supervisión de conductores de protección
activada.
Off: Supervisión de conductores de protección
desactivada.
La supervisión de conductores de protección
está disponible como opción.
C08 Off: Al utilizar un mando a distancia por pedal,
la corriente mínima, independientemente de la
corriente de soldadura ajustada, comprende en
el modo de operación TIG con corriente alterna
(CA) con
Ø de electrodos 1,0...2,0 mm = 10 A
Ø de electrodos 2,4 mm
Ø de electrodos 3,2 mm
On: La corriente mínima aumentada en el modo
de operación TIG con corriente alterna (CA) se
encuentra desactivada.
C10 Limitación de corriente de soldadura
0 = Off
I1 ...I1
mín máx
Tab. 29: Menú específico de usuario
 Desconecte el equipo desde el interruptor principal 9 para
realizar ajustes en el menú específico de usuario.
909.1869.9-07
Punto de menú
= 15 A
= 20 A
= On
9.
Valo-
res de
ajuste
9...45
On-Off
On-Off
On-Off
On-Off
On-Off
On-Off
On-Off
On-Off
0,
I1 ...
mín
I1
máx
