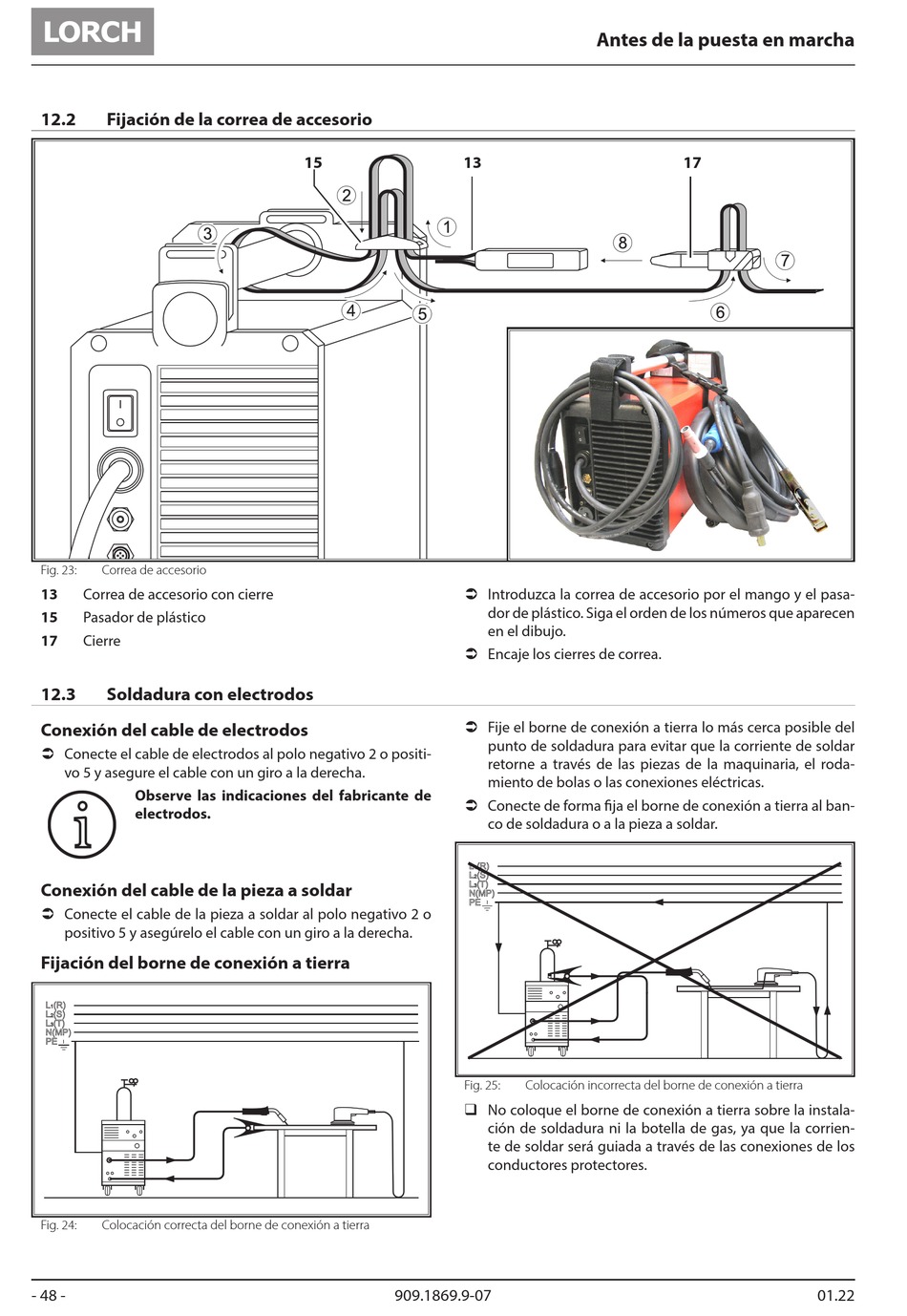

12.2 Fijación de la correa de accesorio
Fig. 23: Correa de accesorio
13
Correa de accesorio con cierre
15
Pasador de plástico
17
Cierre
12.3 Soldadura con electrodos
Conexión del cable de electrodos
 Conecte el cable de electrodos al polo negativo 2 o positi-
vo 5 y asegure el cable con un giro a la derecha.
Observe las indicaciones del fabricante de
i i
electrodos.
Conexión del cable de la pieza a soldar
 Conecte el cable de la pieza a soldar al polo negativo 2 o
positivo 5 y asegúrelo el cable con un giro a la derecha.
Fijación del borne de conexión a tierra
Fig. 24: Colocación correcta del borne de conexión a tierra
- 48 -
15 13
 Introduzca la correa de accesorio por el mango y el pasa-
 Encaje los cierres de correa.
 Fije el borne de conexión a tierra lo más cerca posible del
 Conecte de forma fija el borne de conexión a tierra al ban-
Fig. 25:
‰ No coloque el borne de conexión a tierra sobre la instala-
909.1869.9-07
Antes de la puesta en marcha
dor de plástico. Siga el orden de los números que aparecen
en el dibujo.
punto de soldadura para evitar que la corriente de soldar
retorne a través de las piezas de la maquinaria, el roda-
miento de bolas o las conexiones eléctricas.
co de soldadura o a la pieza a soldar.
Colocación incorrecta del borne de conexión a tierra
ción de soldadura ni la botella de gas, ya que la corrien-
te de soldar será guiada a través de las conexiones de los
conductores protectores.
17
