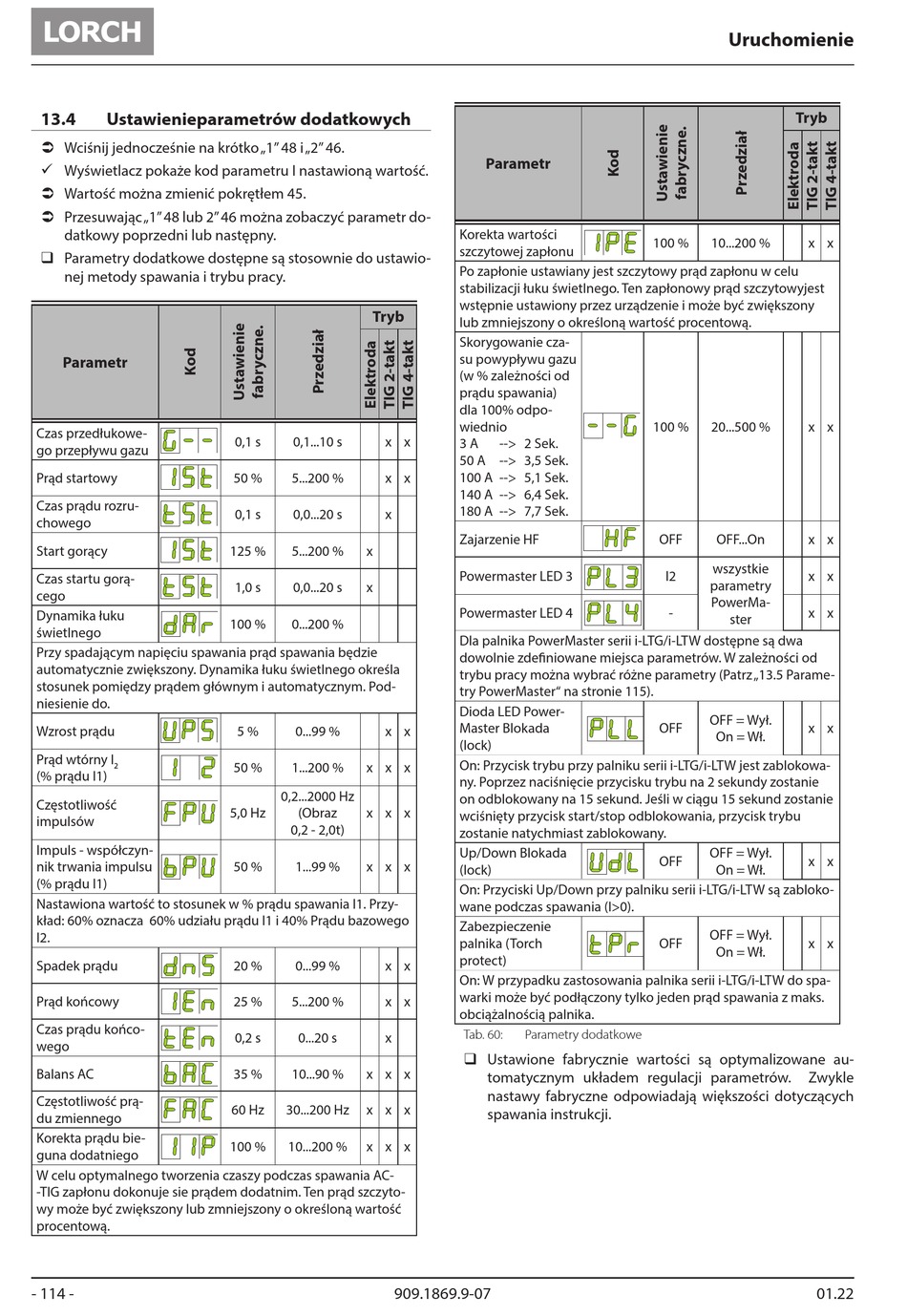

LORCH HandyTIG 180 AC/DC ControlPro Bedienungshandbuch Seite 114

13.4 Ustawienieparametrów dodatkowych
 Wciśnij jednocześnie na krótko „1" 48 i „2" 46.
9 Wyświetlacz pokaże kod parametru I nastawioną wartość.
 Wartość można zmienić pokrętłem 45.
 Przesuwając „1" 48 lub 2" 46 można zobaczyć parametr do-
datkowy poprzedni lub następny.
‰ Parametry dodatkowe dostępne są stosownie do ustawio-
nej metody spawania i trybu pracy.
Parametr
Czas przedłukowe-
go przepływu gazu
Prąd startowy
Czas prądu rozru-
chowego
Start gorący
Czas startu gorą-
cego
Dynamika łuku
świetlnego
Przy spadającym napięciu spawania prąd spawania będzie
automatycznie zwiększony. Dynamika łuku świetlnego określa
stosunek pomiędzy prądem głównym i automatycznym. Pod-
niesienie do.
Wzrost prądu
Prąd wtórny I
2
(% prądu I1)
Częstotliwość
impulsów
Impuls - współczyn-
nik trwania impulsu
(% prądu I1)
Nastawiona wartość to stosunek w % prądu spawania I1. Przy-
kład: 60% oznacza 60% udziału prądu I1 i 40% Prądu bazowego
I2.
Spadek prądu
Prąd końcowy
Czas prądu końco-
wego
Balans AC
Częstotliwość prą-
du zmiennego
Korekta prądu bie-
guna dodatniego
W celu optymalnego tworzenia czaszy podczas spawania AC-
-TIG zapłonu dokonuje sie prądem dodatnim. Ten prąd szczyto-
wy może być zwiększony lub zmniejszony o określoną wartość
procentową.
- 114 -
Tryb
0,1 s 0,1...10 s x x
50 % 5...200 % x x
0,1 s 0,0...20 s x
125 % 5...200 % x
1,0 s 0,0...20 s x
100 % 0...200 %
5 % 0...99 % x x
50 % 1...200 % x x x
0,2...2000 Hz
5,0 Hz (Obraz x x x
0,2 - 2,0t)
50 % 1...99 % x x x
20 % 0...99 % x x
25 % 5...200 % x x
0,2 s 0...20 s x
35 % 10...90 % x x x
60 Hz 30...200 Hz x x x
100 % 10...200 % x x x
909.1869.9-07
Parametr
Korekta wartości
szczytowej zapłonu
Po zapłonie ustawiany jest szczytowy prąd zapłonu w celu
stabilizacji łuku świetlnego. Ten zapłonowy prąd szczytowyjest
wstępnie ustawiony przez urządzenie i może być zwiększony
lub zmniejszony o określoną wartość procentową.
Skorygowanie cza-
su powypływu gazu
(w % zależności od
prądu spawania)
dla 100% odpo-
wiednio
3 A --> 2 Sek.
50 A --> 3,5 Sek.
100 A --> 5,1 Sek.
140 A --> 6,4 Sek.
180 A --> 7,7 Sek.
Zajarzenie HF
Powermaster LED 3
Powermaster LED 4
Dla palnika PowerMaster serii i-LTG/i-LTW dostępne są dwa
dowolnie zdefiniowane miejsca parametrów. W zależności od
trybu pracy można wybrać różne parametry (Patrz „13.5 Parame-
try PowerMaster" na stronie 115).
Dioda LED Power-
Master Blokada
(lock)
On: Przycisk trybu przy palniku serii i-LTG/i-LTW jest zablokowa-
ny. Poprzez naciśnięcie przycisku trybu na 2 sekundy zostanie
on odblokowany na 15 sekund. Jeśli w ciągu 15 sekund zostanie
wciśnięty przycisk start/stop odblokowania, przycisk trybu
zostanie natychmiast zablokowany.
Up/Down Blokada
(lock)
On: Przyciski Up/Down przy palniku serii i-LTG/i-LTW są zabloko-
wane podczas spawania (I>0).
Zabezpieczenie
palnika (Torch
protect)
On: W przypadku zastosowania palnika serii i-LTG/i-LTW do spa-
warki może być podłączony tylko jeden prąd spawania z maks.
obciążalnością palnika.
Tab. 60: Parametry dodatkowe
‰ Ustawione fabrycznie wartości są optymalizowane au-
tomatycznym układem regulacji parametrów.
nastawy fabryczne odpowiadają większości dotyczących
spawania instrukcji.
Uruchomienie
Tryb
100 % 10...200 % x x
100 % 20...500 % x x
OFF OFF...On x x
wszystkie
I2 x x
parametry
PowerMa-
- x x
ster
OFF = Wył.
OFF x x
On = Wł.
OFF = Wył.
OFF x x
On = Wł.
OFF = Wył.
OFF x x
On = Wł.
Zwykle
