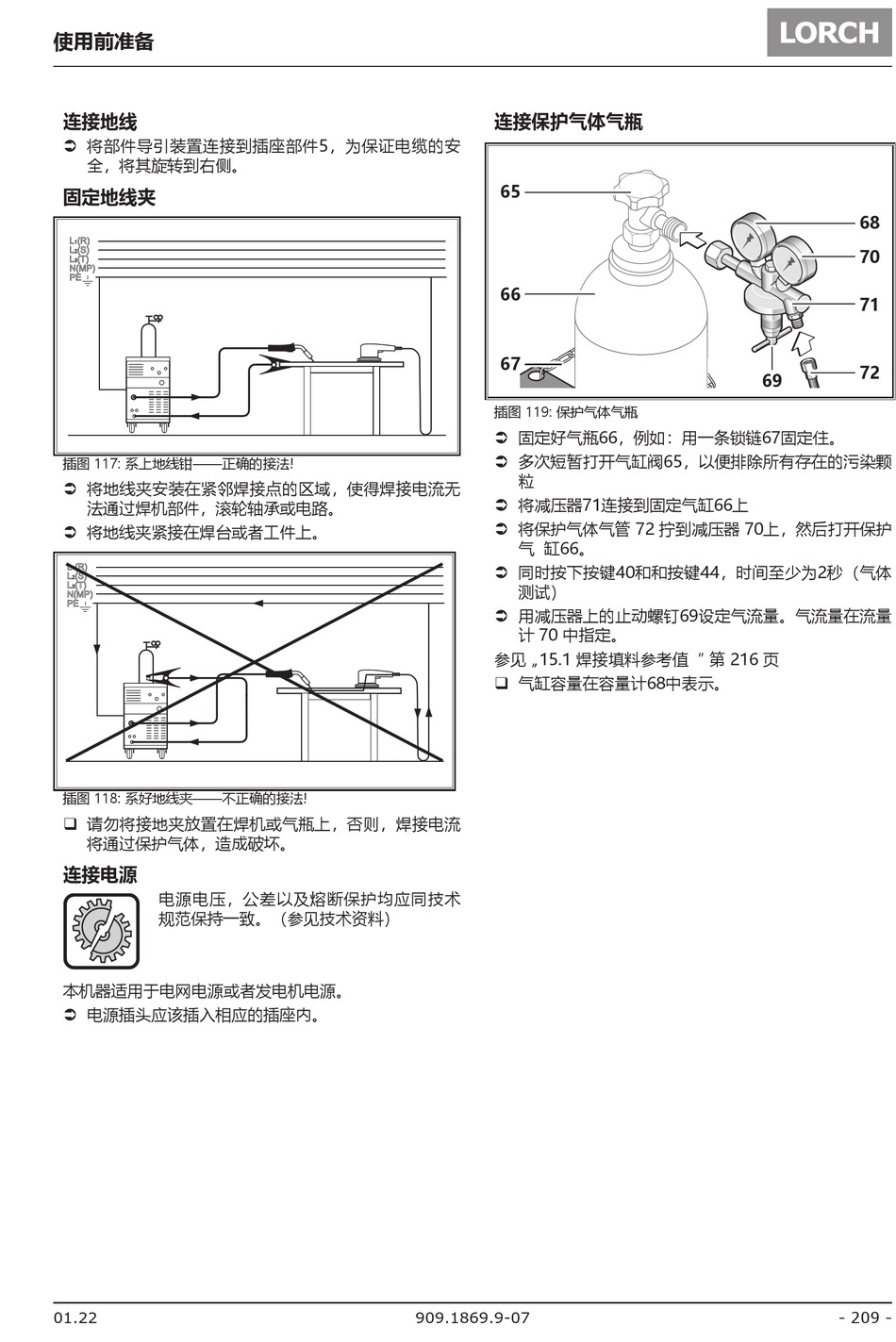

LORCH HandyTIG 180 AC/DC ControlPro Bedienungshandbuch Seite 209

使用前准备
连接地线
 将部件导引装置连接到插座部件5，为保证电缆的安
全，将其旋转到右侧。
固定地线夹
插图 117: 系上地线钳——正确的接法!
 将地线夹安装在紧邻焊接点的区域，使得焊接电流无
法通过焊机部件，滚轮轴承或电路。
 将地线夹紧接在焊台或者工件上。
插图 118: 系好地线夹——不正确的接法!
‰ 请勿将接地夹放置在焊机或气瓶上，否则，焊接电流
将通过保护气体，造成破坏。
连接电源
电源电压，公差以及熔断保护均应同技术
规范保持一致。（参见技术资料）
本机器适用于电网电源或者发电机电源。
 电源插头应该插入相应的插座内。
01.22
连接保护气体气瓶
65
66
67
插图 119: 保护气体气瓶
 固定好气瓶66，例如：用一条锁链67固定住。
 多次短暂打开气缸阀65，以便排除所有存在的污染颗
粒
 将减压器71连接到固定气缸66上
 将保护气体气管 72 拧到减压器 70上，然后打开保护
气 缸66。
 同时按下按键40和和按键44，时间至少为2秒（气体
测试）
 用减压器上的止动螺钉69设定气流量。气流量在流量
计 70 中指定。
参见 „15.1 焊接填料参考值" 第 216 页
‰ 气缸容量在容量计68中表示。
909.1869.9-07
68
70
71
72
69
- 209 -
