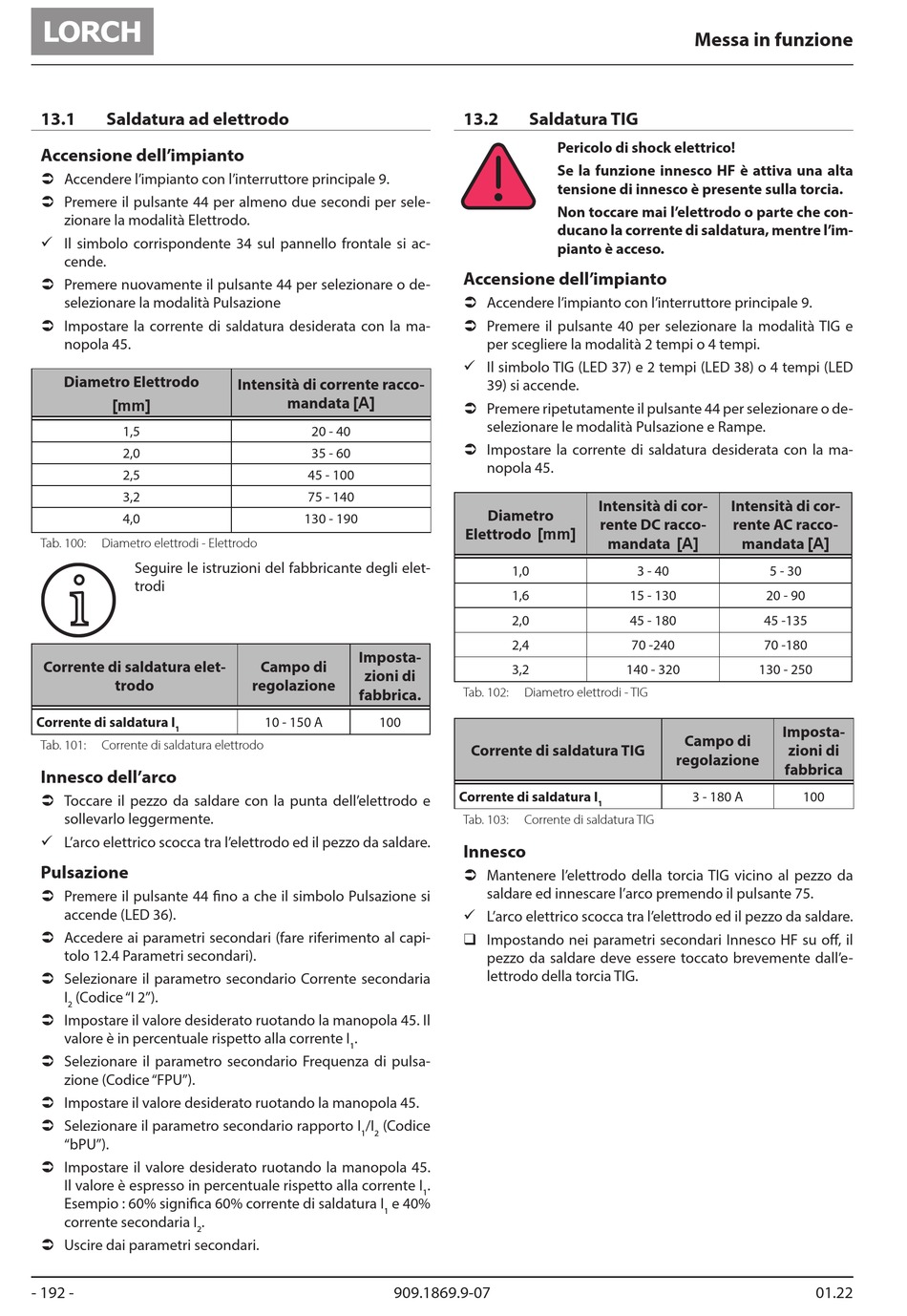

13.1 Saldatura ad elettrodo
Accensione dell'impianto
 Accendere l'impianto con l'interruttore principale 9.
 Premere il pulsante 44 per almeno due secondi per sele-
zionare la modalità Elettrodo.
9 Il simbolo corrispondente 34 sul pannello frontale si ac-
cende.
 Premere nuovamente il pulsante 44 per selezionare o de-
selezionare la modalità Pulsazione
 Impostare la corrente di saldatura desiderata con la ma-
nopola 45.
Diametro Elettrodo
[mm]
1,5
2,0
2,5
3,2
4,0
Tab. 100: Diametro elettrodi - Elettrodo
Seguire le istruzioni del fabbricante degli elet-
i i
trodi
Corrente di saldatura elet-
trodo
Corrente di saldatura l
1
Tab. 101: Corrente di saldatura elettrodo
Innesco dell'arco
 Toccare il pezzo da saldare con la punta dell'elettrodo e
sollevarlo leggermente.
9 L'arco elettrico scocca tra l'elettrodo ed il pezzo da saldare.
Pulsazione
 Premere il pulsante 44 fino a che il simbolo Pulsazione si
accende (LED 36).
 Accedere ai parametri secondari (fare riferimento al capi-
tolo 12.4 Parametri secondari).
 Selezionare il parametro secondario Corrente secondaria
I (Codice "I 2").
2
 Impostare il valore desiderato ruotando la manopola 45. Il
valore è in percentuale rispetto alla corrente I
 Selezionare il parametro secondario Frequenza di pulsa-
zione (Codice "FPU").
 Impostare il valore desiderato ruotando la manopola 45.
 Selezionare il parametro secondario rapporto I
"bPU").
 Impostare il valore desiderato ruotando la manopola 45.
Il valore è espresso in percentuale rispetto alla corrente I
Esempio : 60% significa 60% corrente di saldatura I
corrente secondaria I .
2
 Uscire dai parametri secondari.
- 192 -
Intensità di corrente racco-
mandata [A]
20 - 40
35 - 60
45 - 100
75 - 140
130 - 190
Imposta-
Campo di
zioni di
regolazione
fabbrica.
10 - 150 A 100
.
1
/I (Codice
1 2
e 40%
1
909.1869.9-07
13.2 Saldatura TIG
Pericolo di shock elettrico!
Se la funzione innesco HF è attiva una alta
tensione di innesco è presente sulla torcia.
Non toccare mai l'elettrodo o parte che con-
ducano la corrente di saldatura, mentre l'im-
pianto è acceso.
Accensione dell'impianto
 Accendere l'impianto con l'interruttore principale 9.
 Premere il pulsante 40 per selezionare la modalità TIG e
per scegliere la modalità 2 tempi o 4 tempi.
9 Il simbolo TIG (LED 37) e 2 tempi (LED 38) o 4 tempi (LED
39) si accende.
 Premere ripetutamente il pulsante 44 per selezionare o de-
selezionare le modalità Pulsazione e Rampe.
 Impostare la corrente di saldatura desiderata con la ma-
nopola 45.
Diametro
Elettrodo [mm]
1,0
1,6
2,0
2,4
3,2
Tab. 102: Diametro elettrodi - TIG
Corrente di saldatura TIG
Corrente di saldatura I
Tab. 103: Corrente di saldatura TIG
Innesco
 Mantenere l'elettrodo della torcia TIG vicino al pezzo da
saldare ed innescare l'arco premendo il pulsante 75.
9 L'arco elettrico scocca tra l'elettrodo ed il pezzo da saldare.
‰ Impostando nei parametri secondari Innesco HF su off, il
pezzo da saldare deve essere toccato brevemente dall'e-
lettrodo della torcia TIG.
.
1
Messa in funzione
Intensità di cor- Intensità di cor-
rente DC racco- rente AC racco-
mandata [A] mandata [A]
3 - 40 5 - 30
15 - 130 20 - 90
45 - 180 45 -135
70 -240 70 -180
140 - 320 130 - 250
Campo di
regolazione
3 - 180 A
1
Imposta-
zioni di
fabbrica
100
