1 Configurazione dell'impianto
13

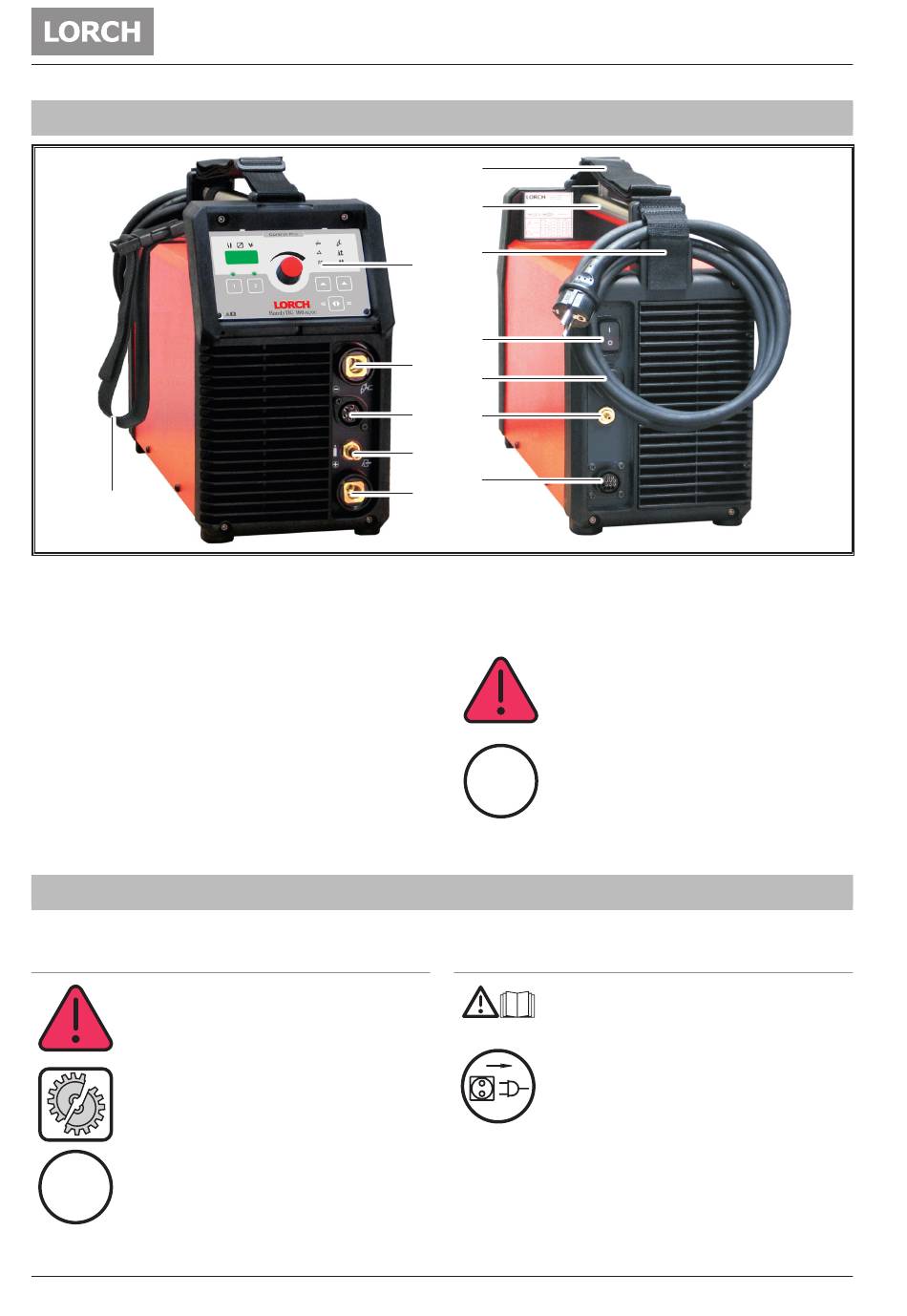

Fig. 101: Configurazione dell'impianto
1
Pannello di controllo
2
Connettore torcia / pinza porta elettrodo / cavo
di massa
3
Connettore pulsante torcia
4
Connettore gas torcia
5
Connettore pinza porta elettrodo / cavo di massa
6
Cinghia di trasporto
7
Maniglia (punto di sollevamento)
8
Supporto cavo di alimentazione
9
Interruttore principale
10
Cavo di alimentazione
11
Connettore tubo gas
2 Significato dei simboli
2.1 Significato dei simboli sul manuale di
istruzioni
Pericolo per la vita e per gli arti!
Il mancato rispetto delle precauzioni di sicurez-
zapotrà causare incidenti o severe conseguen-
ze eanche la morte.
Pericolo di danneggiamento!
Il mancato rispetto delle precauzioni di sicurez-
zapotrà causare danni a pezzi in lavorazionead
utensili e all'impianto stesso.
Note generali
i i
Utili informazioni ed indicazioni circa il prodot-
to e l'impianto.
- 184 -
6
7
8
1
9
2
10
3
11
4
12
5
12
Connettore per commando a distanza
13
Cinghia supporto accessori
La cinghia di trasporto è studiata per il tra-
sporto unicamente tramite una persona.
Alcuni accessori rappresentati o descritti non
i i
sono oggetto della fornitura. Soggetti a cam-
biamento.
2.2 Significato dei simboli sull'impianto
Pericolo!
Leggere le istruzioni contenute nel manuale di
istruzioni.
Scollegare la spina di alimentazione!
Scollegare la spina di alimentazione prima di
operare all'interno dell'impianto.
