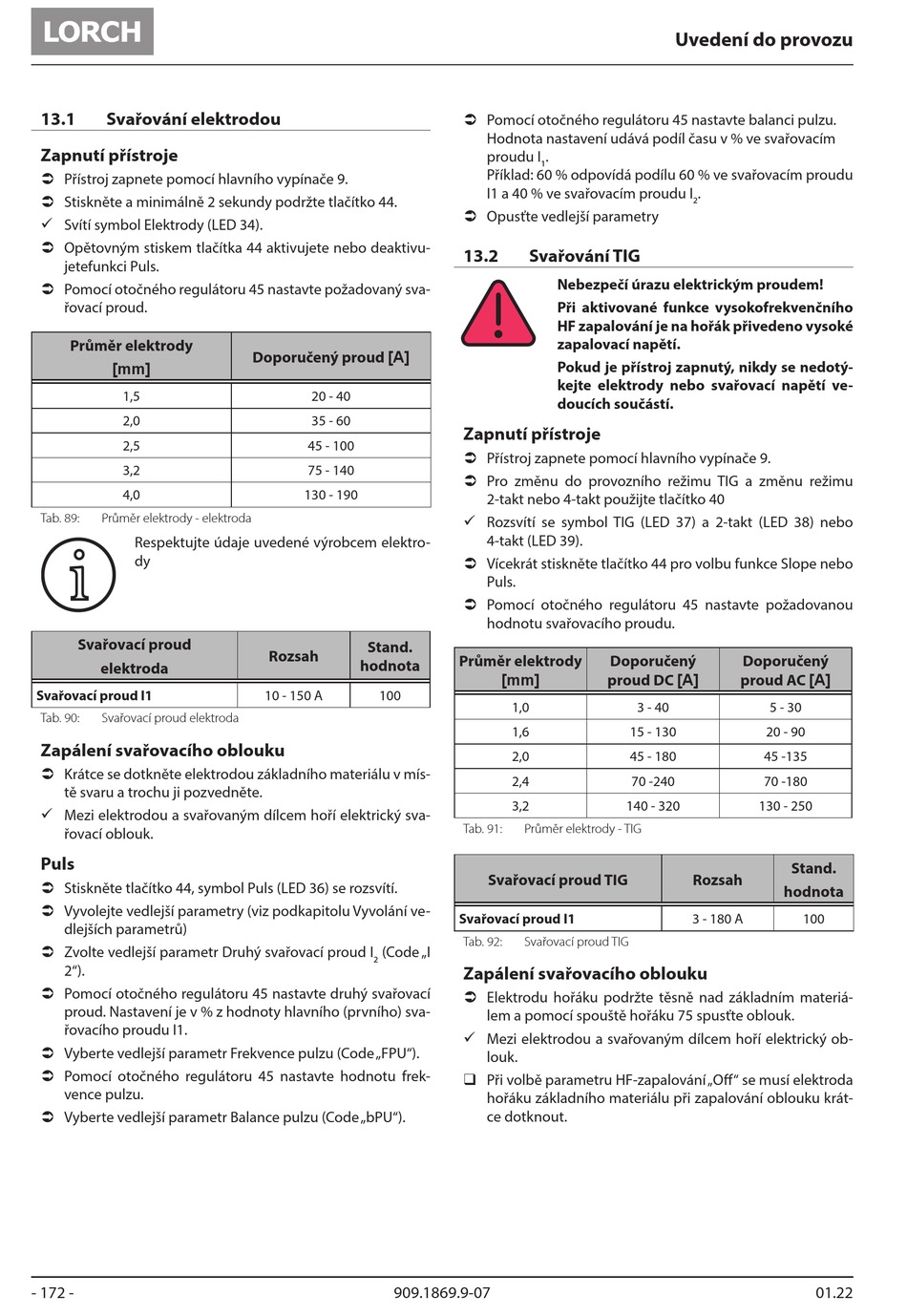

13.1 Svařování elektrodou
Zapnutí přístroje
 Přístroj zapnete pomocí hlavního vypínače 9.
 Stiskněte a minimálně 2 sekundy podržte tlačítko 44.
9 Svítí symbol Elektrody (LED 34).
 Opětovným stiskem tlačítka 44 aktivujete nebo deaktivu-
jetefunkci Puls.
 Pomocí otočného regulátoru 45 nastavte požadovaný sva-
řovací proud.
Průměr elektrody
[mm]
1,5
2,0
2,5
3,2
4,0
Tab. 89: Průměr elektrody - elektroda
Respektujte údaje uvedené výrobcem elektro-
i i
dy
Svařovací proud
elektroda
Svařovací proud l1
Tab. 90: Svařovací proud elektroda
Zapálení svařovacího oblouku
 Krátce se dotkněte elektrodou základního materiálu v mís-
tě svaru a trochu ji pozvedněte.
9 Mezi elektrodou a svařovaným dílcem hoří elektrický sva-
řovací oblouk.
Puls
 Stiskněte tlačítko 44, symbol Puls (LED 36) se rozsvítí.
 Vyvolejte vedlejší parametry (viz podkapitolu Vyvolání ve-
dlejších parametrů)
 Zvolte vedlejší parametr Druhý svařovací proud I
2").
 Pomocí otočného regulátoru 45 nastavte druhý svařovací
proud. Nastavení je v % z hodnoty hlavního (prvního) sva-
řovacího proudu I1.
 Vyberte vedlejší parametr Frekvence pulzu (Code „FPU").
 Pomocí otočného regulátoru 45 nastavte hodnotu frek-
vence pulzu.
 Vyberte vedlejší parametr Balance pulzu (Code „bPU").
- 172 -
Doporučený proud [A]
20 - 40
35 - 60
45 - 100
75 - 140
130 - 190
Stand.
Rozsah
hodnota
10 - 150 A 100
(Code „I
2
909.1869.9-07
 Pomocí otočného regulátoru 45 nastavte balanci pulzu.
Hodnota nastavení udává podíl času v % ve svařovacím
proudu I .
1
Příklad: 60 % odpovídá podílu 60 % ve svařovacím proudu
I1 a 40 % ve svařovacím proudu I
 Opusťte vedlejší parametry
13.2 Svařování TIG
Nebezpečí úrazu elektrickým proudem!
Při aktivované funkce vysokofrekvenčního
HF zapalování je na hořák přivedeno vysoké
zapalovací napětí.
Pokud je přístroj zapnutý, nikdy se nedotý-
kejte elektrody nebo svařovací napětí ve-
doucích součástí.
Zapnutí přístroje
 Přístroj zapnete pomocí hlavního vypínače 9.
 Pro změnu do provozního režimu TIG a změnu režimu
2-takt nebo 4-takt použijte tlačítko 40
9 Rozsvítí se symbol TIG (LED 37) a 2-takt (LED 38) nebo
4-takt (LED 39).
 Vícekrát stiskněte tlačítko 44 pro volbu funkce Slope nebo
Puls.
 Pomocí otočného regulátoru 45 nastavte požadovanou
hodnotu svařovacího proudu.
Průměr elektrody Doporučený
[mm] proud DC [A]
1,0
1,6 15 - 130
2,0 45 - 180
2,4
3,2 140 - 320
Tab. 91: Průměr elektrody - TIG
Svařovací proud TIG
Svařovací proud I1
Tab. 92: Svařovací proud TIG
Zapálení svařovacího oblouku
 Elektrodu hořáku podržte těsně nad základním materiá-
lem a pomocí spouště hořáku 75 spusťte oblouk.
9 Mezi elektrodou a svařovaným dílcem hoří elektrický ob-
louk.
‰ Při volbě parametru HF-zapalování „Off" se musí elektroda
hořáku základního materiálu při zapalování oblouku krát-
ce dotknout.
Uvedení do provozu
.
2
Doporučený
proud AC [A]
3 - 40 5 - 30
20 - 90
45 -135
70 -240 70 -180
130 - 250
Stand.
Rozsah
hodnota
3 - 180 A 100
