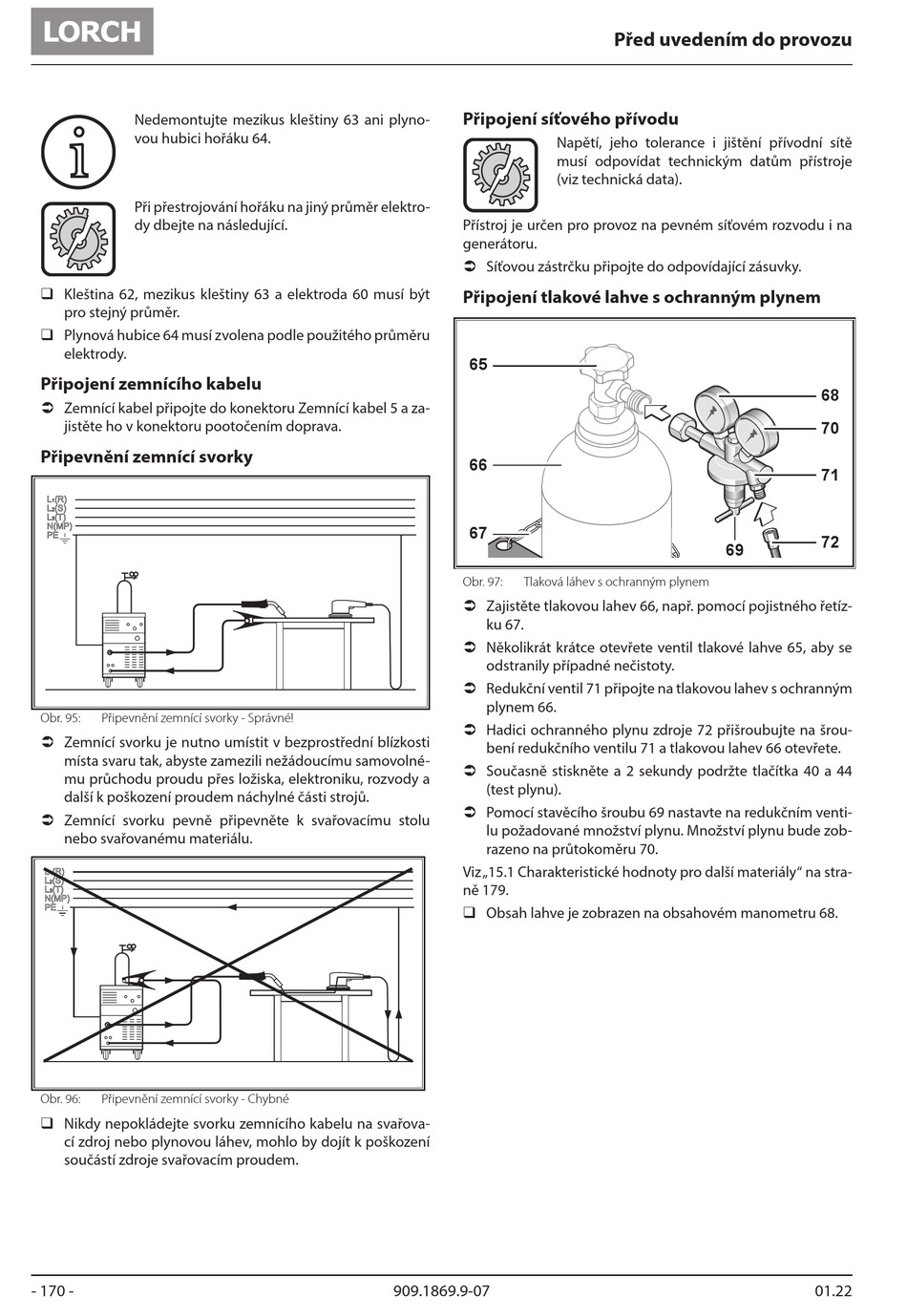

Nedemontujte mezikus kleštiny 63 ani plyno-
i i
vou hubici hořáku 64.
Při přestrojování hořáku na jiný průměr elektro-
dy dbejte na následující.
‰ Kleština 62, mezikus kleštiny 63 a elektroda 60 musí být
pro stejný průměr.
‰ Plynová hubice 64 musí zvolena podle použitého průměru
elektrody.
Připojení zemnícího kabelu
 Zemnící kabel připojte do konektoru Zemnící kabel 5 a za-
jistěte ho v konektoru pootočením doprava.
Připevnění zemnící svorky
Obr. 95: Připevnění zemnící svorky - Správné!
 Zemnící svorku je nutno umístit v bezprostřední blízkosti
místa svaru tak, abyste zamezili nežádoucímu samovolné-
mu průchodu proudu přes ložiska, elektroniku, rozvody a
další k poškození proudem náchylné části strojů.
 Zemnící svorku pevně připevněte k svařovacímu stolu
nebo svařovanému materiálu.
Obr. 96: Připevnění zemnící svorky - Chybné
‰ Nikdy nepokládejte svorku zemnícího kabelu na svařova-
cí zdroj nebo plynovou láhev, mohlo by dojít k poškození
součástí zdroje svařovacím proudem.
- 170 -
Připojení síťového přívodu
Napětí, jeho tolerance i jištění přívodní sítě
musí odpovídat technickým datům přístroje
(viz technická data).
Přístroj je určen pro provoz na pevném síťovém rozvodu i na
generátoru.
 Síťovou zástrčku připojte do odpovídající zásuvky.
Připojení tlakové lahve s ochranným plynem
65
66
67
Obr. 97: Tlaková láhev s ochranným plynem
 Zajistěte tlakovou lahev 66, např. pomocí pojistného řetíz-
ku 67.
 Několikrát krátce otevřete ventil tlakové lahve 65, aby se
odstranily případné nečistoty.
 Redukční ventil 71 připojte na tlakovou lahev s ochranným
plynem 66.
 Hadici ochranného plynu zdroje 72 přišroubujte na šrou-
bení redukčního ventilu 71 a tlakovou lahev 66 otevřete.
 Současně stiskněte a 2 sekundy podržte tlačítka 40 a 44
(test plynu).
 Pomocí stavěcího šroubu 69 nastavte na redukčním venti-
lu požadované množství plynu. Množství plynu bude zob-
razeno na průtokoměru 70.
Viz „15.1 Charakteristické hodnoty pro další materiály" na stra-
ně 179.
‰ Obsah lahve je zobrazen na obsahovém manometru 68.
909.1869.9-07
Před uvedením do provozu
69
68
70
71
72
