Перед вводом в эксплуатацию

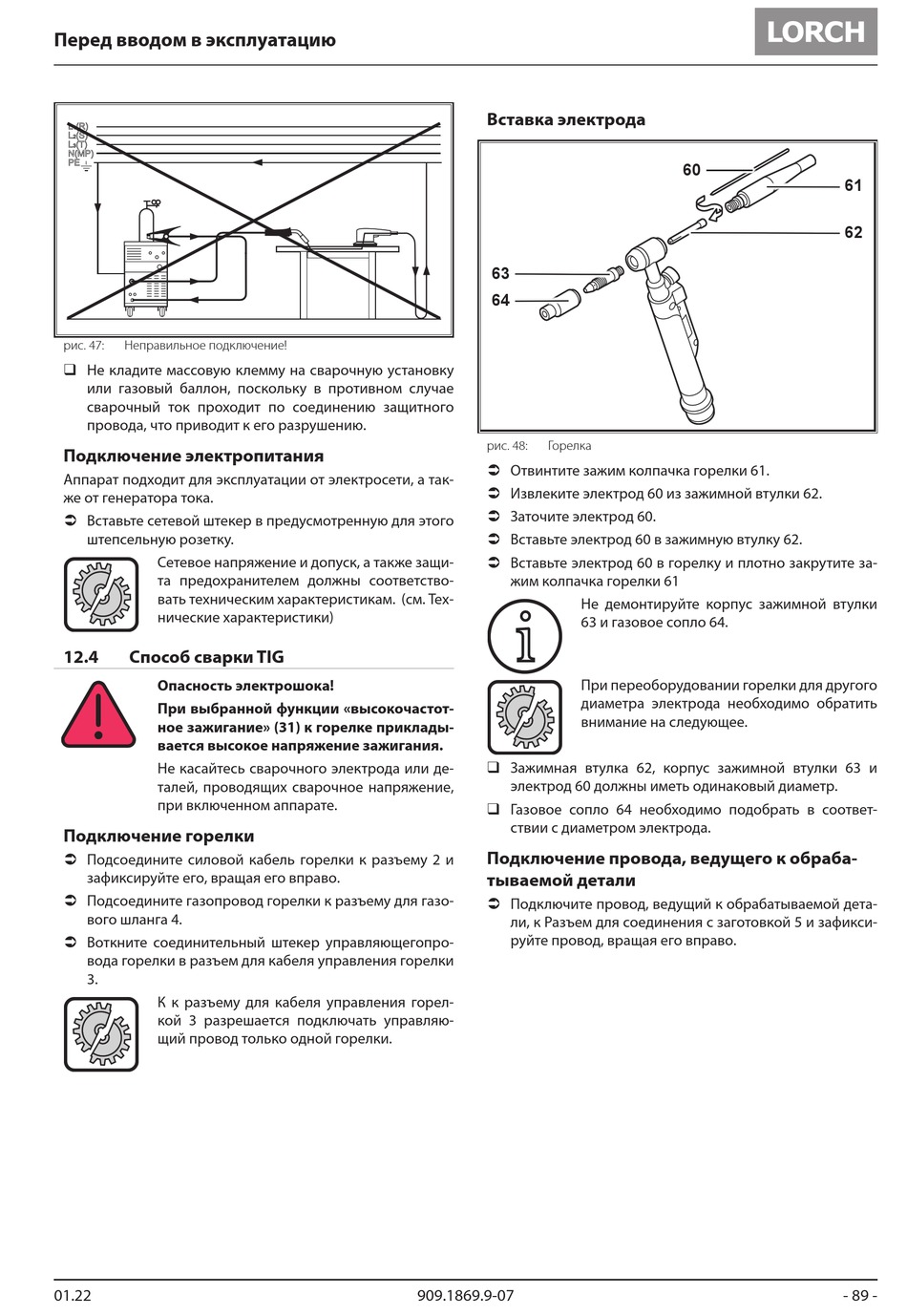

рис. 47: Неправильное подключение!
‰ Не кладите массовую клемму на сварочную установку
или газовый баллон, поскольку в противном случае
сварочный ток проходит по соединению защитного
провода, что приводит к его разрушению.
Подключение электропитания
Аппарат подходит для эксплуатации от электросети, а так-
же от генератора тока.
 Вставьте сетевой штекер в предусмотренную для этого
штепсельную розетку.
Сетевое напряжение и допуск, а также защи-
та предохранителем должны соответство-
вать техническим характеристикам. (см. Тех-
нические характеристики)
12.4 Способ сварки TIG
Опасность электрошока!
При выбранной функции «высокочастот-
ное зажигание» (31) к горелке приклады-
вается высокое напряжение зажигания.
Не касайтесь сварочного электрода или де-
талей, проводящих сварочное напряжение,
при включенном аппарате.
Подключение горелки
 Подсоедините силовой кабель горелки к разъему 2 и
зафиксируйте его, вращая его вправо.
 Подсоедините газопровод горелки к разъему для газо-
вого шланга 4.
 Воткните соединительный штекер управляющегопро-
вода горелки в разъем для кабеля управления горелки
3.
К к разъему для кабеля управления горел-
кой 3 разрешается подключать управляю-
щий провод только одной горелки.
01.22
Вставка электрода
63
64
рис. 48: Горелка
 Отвинтите зажим колпачка горелки 61.
 Извлеките электрод 60 из зажимной втулки 62.
 Заточите электрод 60.
 Вставьте электрод 60 в зажимную втулку 62.
 Вставьте электрод 60 в горелку и плотно закрутите за-
жим колпачка горелки 61
Не демонтируйте корпус зажимной втулки
i i
63 и газовое сопло 64.
При переоборудовании горелки для другого
диаметра электрода необходимо обратить
внимание на следующее.
‰ Зажимная втулка 62, корпус зажимной втулки 63 и
электрод 60 должны иметь одинаковый диаметр.
‰ Газовое сопло 64 необходимо подобрать в соответ-
ствии с диаметром электрода.
Подключение провода, ведущего к обраба-
тываемой детали
 Подключите провод, ведущий к обрабатываемой дета-
ли, к Разъем для соединения с заготовкой 5 и зафикси-
руйте провод, вращая его вправо.
909.1869.9-07
60
61
62
