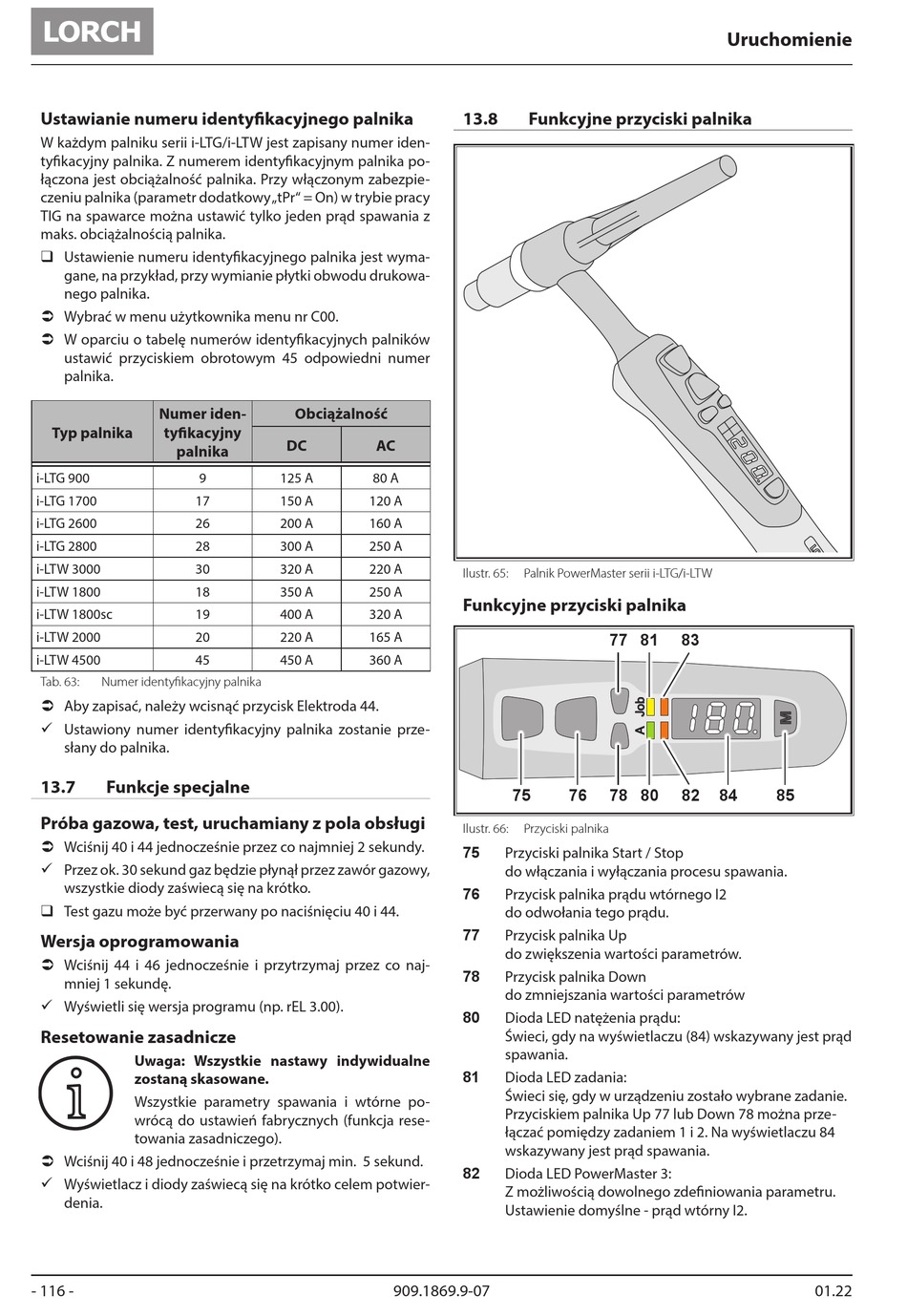

Ustawianie numeru identyfikacyjnego palnika
W każdym palniku serii i-LTG/i-LTW jest zapisany numer iden-
tyfikacyjny palnika. Z numerem identyfikacyjnym palnika po-
łączona jest obciążalność palnika. Przy włączonym zabezpie-
czeniu palnika (parametr dodatkowy „tPr" = On) w trybie pracy
TIG na spawarce można ustawić tylko jeden prąd spawania z
maks. obciążalnością palnika.
‰ Ustawienie numeru identyfikacyjnego palnika jest wyma-
gane, na przykład, przy wymianie płytki obwodu drukowa-
nego palnika.
 Wybrać w menu użytkownika menu nr C00.
 W oparciu o tabelę numerów identyfikacyjnych palników
ustawić przyciskiem obrotowym 45 odpowiedni numer
palnika.
Numer iden-
Typ palnika tyfikacyjny
palnika
i-LTG 900 9
i-LTG 1700 17
i-LTG 2600 26
i-LTG 2800 28
i-LTW 3000 30
i-LTW 1800 18
i-LTW 1800sc 19
i-LTW 2000 20
i-LTW 4500 45
Tab. 63: Numer identyfikacyjny palnika
 Aby zapisać, należy wcisnąć przycisk Elektroda 44.
9 Ustawiony numer identyfikacyjny palnika zostanie prze-
słany do palnika.
13.7 Funkcje specjalne
Próba gazowa, test, uruchamiany z pola obsługi
 Wciśnij 40 i 44 jednocześnie przez co najmniej 2 sekundy.
9 Przez ok. 30 sekund gaz będzie płynął przez zawór gazowy,
wszystkie diody zaświecą się na krótko.
‰ Test gazu może być przerwany po naciśnięciu 40 i 44.
Wersja oprogramowania
 Wciśnij 44 i 46 jednocześnie i przytrzymaj przez co naj-
mniej 1 sekundę.
9 Wyświetli się wersja programu (np. rEL 3.00).
Resetowanie zasadnicze
Uwaga: Wszystkie nastawy indywidualne
i i
zostaną skasowane.
Wszystkie parametry spawania i wtórne po-
wrócą do ustawień fabrycznych (funkcja rese-
towania zasadniczego).
 Wciśnij 40 i 48 jednocześnie i przetrzymaj min. 5 sekund.
9 Wyświetlacz i diody zaświecą się na krótko celem potwier-
denia.
- 116 -
Obciążalność
DC AC
125 A 80 A
150 A 120 A
200 A 160 A
300 A 250 A
320 A 220 A
350 A 250 A
400 A 320 A
220 A 165 A
450 A 360 A
909.1869.9-07
13.8 Funkcyjne przyciski palnika
Ilustr. 65: Palnik PowerMaster serii i-LTG/i-LTW
Funkcyjne przyciski palnika
77
75 76 78
Ilustr. 66: Przyciski palnika
75
Przyciski palnika Start / Stop
do włączania i wyłączania procesu spawania.
76
Przycisk palnika prądu wtórnego I2
do odwołania tego prądu.
77
Przycisk palnika Up
do zwiększenia wartości parametrów.
78
Przycisk palnika Down
do zmniejszania wartości parametrów
80
Dioda LED natężenia prądu:
Świeci, gdy na wyświetlaczu (84) wskazywany jest prąd
spawania.
81
Dioda LED zadania:
Świeci się, gdy w urządzeniu zostało wybrane zadanie.
Przyciskiem palnika Up 77 lub Down 78 można prze-
łączać pomiędzy zadaniem 1 i 2. Na wyświetlaczu 84
wskazywany jest prąd spawania.
82
Dioda LED PowerMaster 3:
Z możliwością dowolnego zdefiniowania parametru.
Ustawienie domyślne - prąd wtórny I2.
Uruchomienie
81 83
80 82 84 85
