1

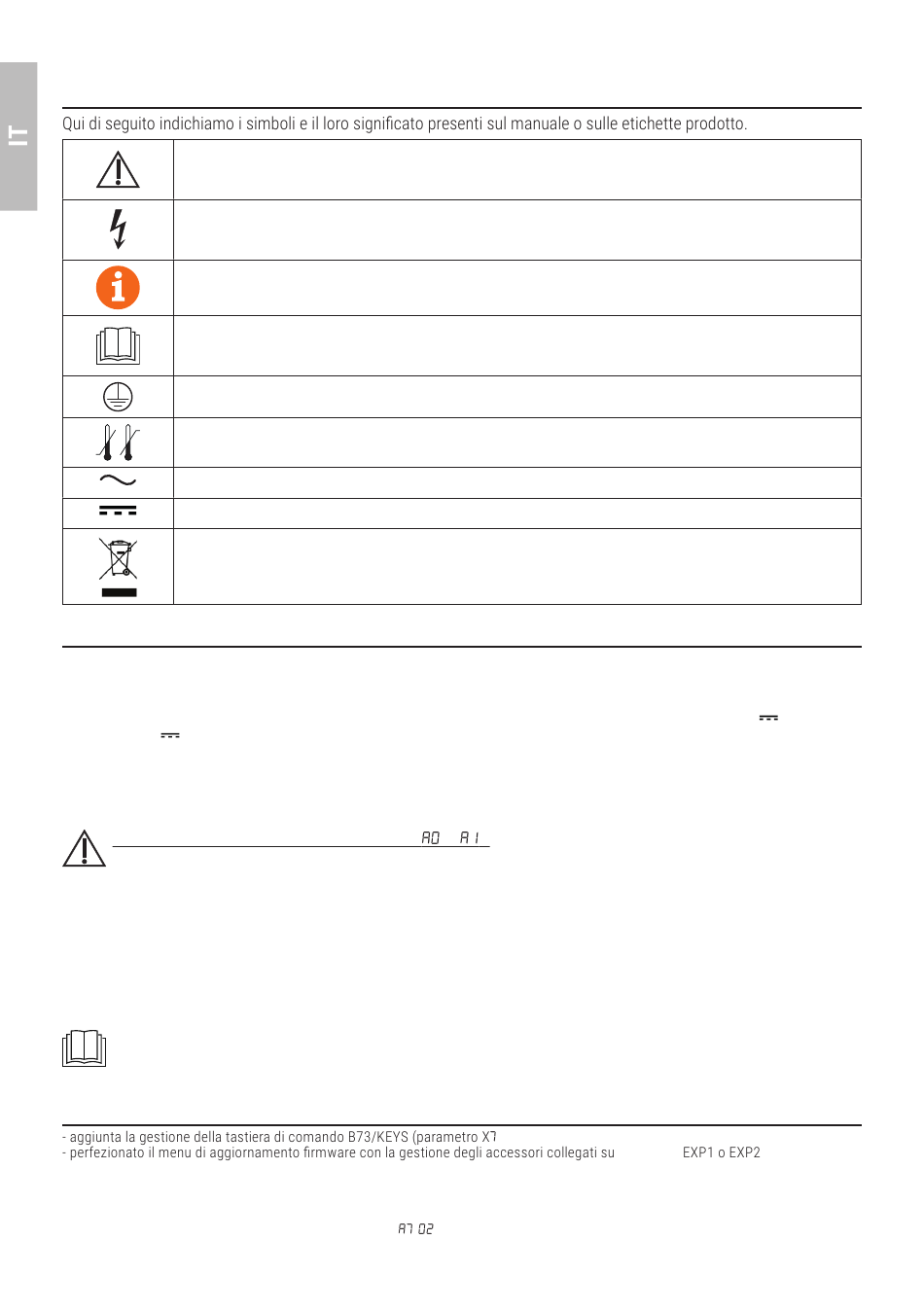

Simbologia
Pericolo generico.
Importante informazione di sicurezza. Segnala operazioni o situazioni in cui il personale addetto
deve prestare molta attenzione.
Pericolo tensione pericolosa.
Segnala operazioni o situazioni in cui il personale addetto deve prestare molta attenzione a tensioni
pericolose.
Informazioni utili.
Segnala informazione utili all'installazione.
Consultazione Istruzioni di installazione e d'uso.
Segnala l'obbligo di consultazione del manuale o documento in originale, che deve essere reperibile
per futuri utilizzi e non deve in alcun modo essere deteriorato.
Punto di collegamento della messa a terra di protezione.
Indica il range di temperature ammesso.
Corrente alternata (AC)
Corrente continua (DC)
Simbolo per lo smaltimento del prodotto secondo la direttiva RAEE.
2
Descrizione prodotto
La centrale F70/IPU36 ha la funzione di controllore logico degli attuatori elettronici (inverter) montati a bordo motore,
permettendo la realizzazione di qualunque automazione a uno o due motori semplicemente impostando i parametri a
menu, avvalendosi dell'interfaccia a display LCD retroilluminato e dei tasti di selezione.
F70/IPU36 trasforma l'alimentazione ricevuta dal trasformatore nelle tensioni di lavoro necessarie, 36V
inverter e 24 V
per gli accessori (lampeggiante, fotocellule).
La connessione con i motori è realizzata mediante un cavo a 4 conduttori, due dedicati a fornire l'alimentazione e due
per la comunicazione seriale RS485 con protocollo ModBus ad alta velocità, che permette di avere il controllo in tempo
reale di tutti i parametri di funzionamento dei motori e di sincronizzare l'azione dei due motori fra di loro, in relazione
alle funzioni logiche richieste dalla parametrizzazione scelta a menu.
Attenzione all'impostazione del parametro
funzionamento dell'automazione.
É possibile utilizzare due tipi diversi di automazione sullo stesso varco.
Regolare adeguatamente le velocità, i rallentamenti e i ritardi in apertura e chiusura al tipo di installazione, facendo
attenzione alla corretta sovrapposizione delle ante.
ROGER TECHNOLOGY declina qualsiasi responsabilità derivante da un uso improprio o diverso da quello per cui è
destinato ed indicato nel presente manuale.
Si consiglia l'uso di accessori, dispositivi di comando e di sicurezza ROGER TECHNOLOGY. In particolare, si raccomanda
di installare fotocellule serie F4ES oppure F4S.
Per ulteriori informazioni consultare il manuale d'installazione dell'automazione.
3
Aggiornamenti versione R1.50
- aggiunto il menu di registrazione della data di installazione
- B74/BCONNECT viene utilizzato per passare data/ora/giorno della settimana a B73/KEYS, in modo da abilitare la funzionalità TIMER/
OROLOGIO della tastiera di comando
- aggiunta modalità TEST
- aggiunta modalità uomo presente solo in chiusura (par.
18
e
). Una errata impostazione può causare anomalie nel
)
)
per i moduli
connettori
