1

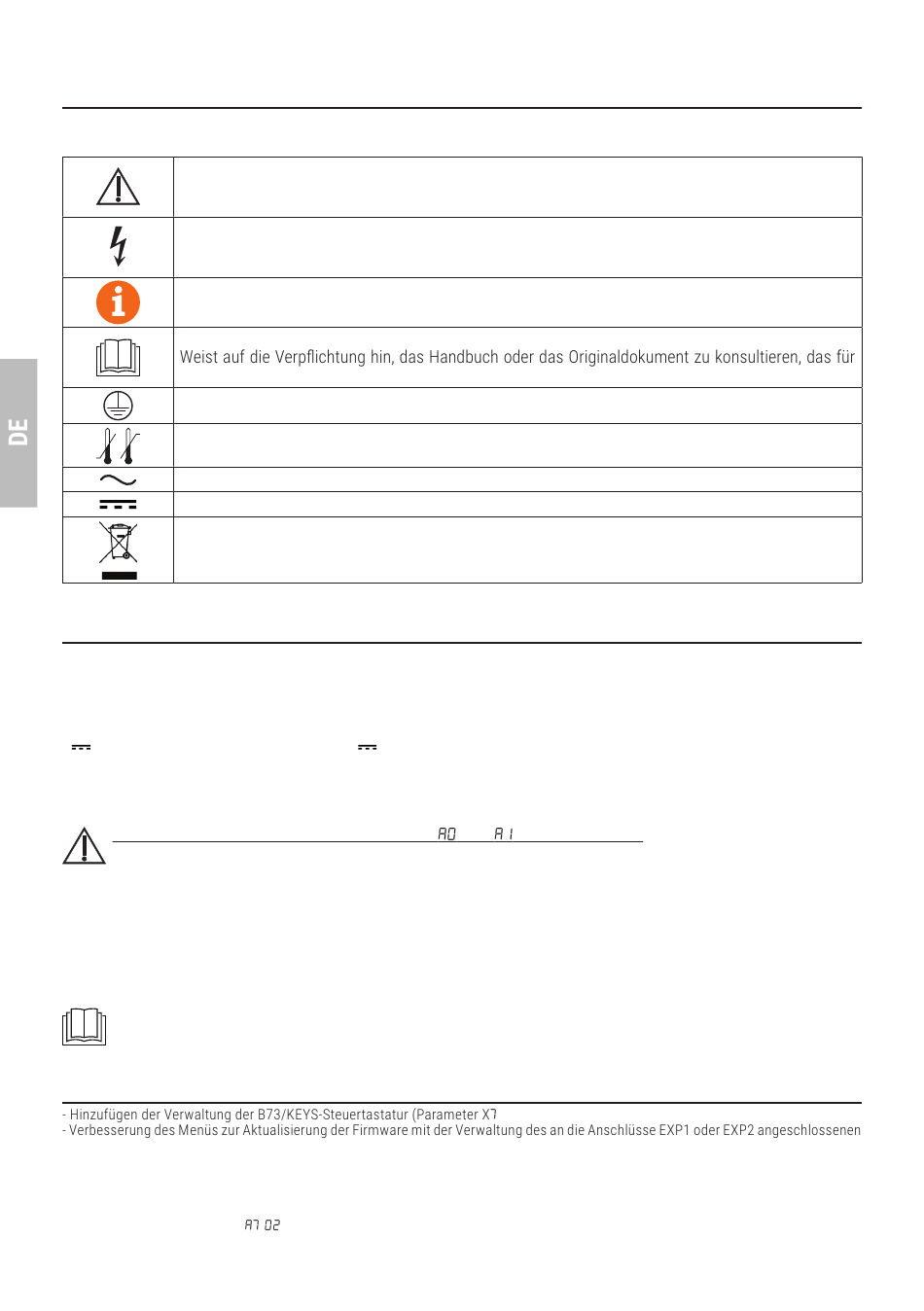

Symbole
Im Folgenden zeigen wir die Symbole und ihre Bedeutung, die im Handbuch oder auf den Produktetiketten verwendet
werden.
Allgemeine Gefahr.
Wichtige Sicherheitsinformationen. Weist auf Vorgänge oder Situationen hin, bei denen das Personal
sehr genau aufpassen muss.
Gefahr gefährlicher Spannung.
Weist auf Vorgänge oder Situationen hin, bei denen das Personal sehr genau auf gefährliche
Spannungen achten muss.
Nützliche Informationen
Weist auf nützliche Informationen für die Installation hin.
Konsultieren der Installations- und Bedienungsanweisungen.
die zukünftige Verwendung verfügbar sein muss und in keiner Weise beschädigt werden darf.
Verbindungsstelle der Erdung.
Gibt den zulässigen Temperaturbereich an.
Wechselstrom (AC)
Gleichstrom (DC)
Symbol für die Entsorgung des Produkts gemäß der WEEE-Richtlinie
2
Produktbeschreibung
Das Steuergerät F70/IPU36 dient als Logiksteuerung für die auf dem Motor montierten elektronischen Stellantriebe
(Wechselrichter) und ermöglicht die Erstellung einer beliebigen Automatisierung mit einem oder zwei Motoren, indem
einfach die Parameter im Menü über die Schnittstelle mit hintergrundbeleuchtetem LCD-Display eingestellt werden und
die üblichen Auswahltasten.
F70/IPU36 wandelt die vom Transformator erhaltene Stromversorgung in die erforderlichen Arbeitsspannungen um, 36
V
für die Wechselrichtermodule und 24 V
Die Verbindung mit den Motoren erfolgt über ein Kabel mit 4 Leitern, zwei für die Stromversorgung und zwei für
die serielle RS485-Kommunikation mit Hochgeschwindigkeits-ModBus-Protokoll, das eine Echtzeitkontrolle aller
Betriebsparameter der Motoren ermöglicht sowie die Synchronisierung der Aktion der beiden Motoren miteinander, in
Bezug auf die logischen Funktionen, die für die im Menü gewählte Parametrierung erforderlich sind.
Es muss auf die Einstellung des Parameters
Funktionsstörungen des Antriebs verursachen.
Es ist möglich, zwei verschiedene Automatisierungstypen am selben Durchgang zu verwenden.
Die Geschwindigkeiten, die Verlangsamungen und die Verzögerungen beim Öffnen und Schließen je nach Art der
Installation einstellen und auf die korrekte Überlagerung der Flügel achten.
ROGER TECHNOLOGY lehnt jede Haftung für Schäden, die durch unsachgemäßen oder nicht bestimmungsgemäßen,
den Angaben dieses Handbuchs nicht entsprechenden Gebrauch verursacht werden, ab.
Wir empfehlen die Verwendung von Zubehör, Steuer- und Sicherheitsvorrichtungen ROGER TECHNOLOGY. Insbesondere
empfehlen wir, die Lichtschranken der Baureihe F4ES oder F4S zu installieren.
Für weitere Informationen, siehe die Installationsanleitung der Automatisierung.
3
Aktualisierungen Version R1.50
Zubehörs
- Hinzufügen des Menüs zur Registrierung des Installationsdatums
- B74/BCONNECT wird verwendet, um Datum/Uhrzeit/Wochentag auf B73/KEYS umzuschalten, um die TIMER/LOOK-Funktionalität der
Bedientastatur zu aktivieren
- TEST-Modus hinzugefügt
- Modus man hinzugefügt (par.
118
für das Zubehör (Blinkleuchte, Fotozellen).
)
und
geachtet werden. Eine falsche Einstellung kann
)
