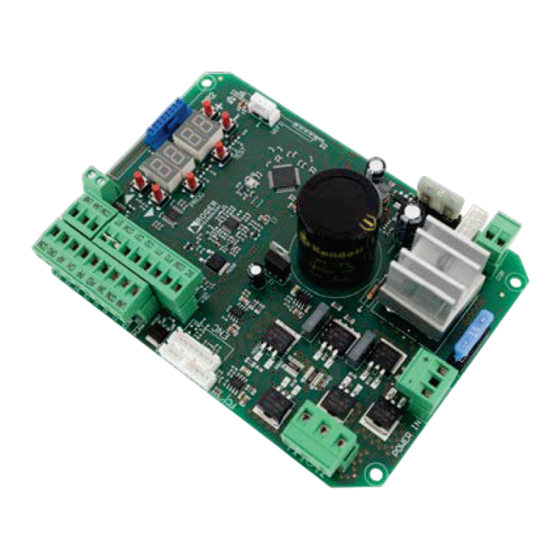

Seite 1 IS271 Rev.00 17/11/2023 B70/1T centrale di comando 24Vdc per cancelli scorrevoli su colonna Istruzioni originali IT - Istruzioni ed avvertenze per l’installatore EN - Instructions and warnings for the installer DE - Anweisungen und Hinweise für den Installateur FR - Instructions et consignes pour l’installateur...
Seite 3: Inhaltsverzeichnis
INDICE • INDEX • INDEX • INDEXER • ÍNDICE • ÍNDICE • INDEX • INDEKS ITALIANO DEUTSCH 1 Simbologia 1 Symbole 2 Descrizione prodotto 2 Produktbeschreibung 3 Caratteristiche tecniche prodotto 3 Technische Daten des Produkts 4 Descrizione dei collegamenti 4 Beschreibung der Anschlüsse 5 Comandi e accessori 5 Befehle und Zubehör 6 Tasti funzione e display...
Seite 8 H93/RX22A/I RICEVITORE RADIO ANTENNA RADIO RECEIVER B74/BCONNECT F2 FUSIBILE FUSE POWER IN F1 FUSIBILE FUSE F3 FUSIBILE FUSE (T2A @115V 230 V~ (115 V~)
Seite 9 230 V~ (115 V~) F3 FUSIBILE FUSE (T2A @115V H93/RX22A/I RICEVITORE RADIO ANTENNA RADIO RECEIVER B74/BCONNECT F2 FUSIBILE FUSE POWER IN F1 FUSIBILE FUSE...
Seite 10 TW90/600 High Speed B72/BRCL rosso +24V nero +LAM black Marrone Brown B72/BRCL B72/BRCL...
Seite 11 TW90/620 High Speed B72/BRCL rosso +24V nero +LAM black B72/BRCL...
Seite 12 TW90/800 Reversible B72/BRCL rosso +24V nero +LAM black Marrone Brown NON COLLEGATO NOT CONNECTED B72/BRCL B72/BRCL...
Seite 13 TW90/820 Reversible B72/BRCL rosso +24V nero +LAM black B72/BRCL...
Seite 84: Symbole
Eine falsche Einstellung kann Funktionsstörungen des Antriebs verursachen. ROGER TECHNOLOGY lehnt jede Haftung für Schäden, die durch unsachgemäßen oder nicht bestimmungsgemäßen, den Angaben dieses Handbuchs nicht entsprechenden Gebrauch verursacht werden, ab. Wir empfehlen die Verwendung von Zubehör, Steuer- und Sicherheitsvorrichtungen von ROGER TECHNOLOGY.
Seite 85: Technische Daten Des Produkts
• Entfernen Sie die vier Schrauben und heben Sie die Abdeckung ab. Wenn das Akkuladegerät B71/BC installiert ist, auf Abbildung 2 Bezug nehmen: • Ziehen Sie die Schublade mit dem Ladegerät und den Batterien heraus. In Abbildung 3-4-5-6-7 ist das Anschlussschema der Netzspannung an die Steuerkarte des Motors (B70/1T) dargestellt.
Seite 86: Art Der Installation
Art der Installation Es liegt in der Verantwortung des Installateurs, die Eignung der Kabel in Bezug auf die in der Installation verwendeten Geräte und deren technische Eigenschaften zu überprüfen. Empfohlene Kabel Stromversorgung Kabel mit mit doppelt isolierten Typ H07RN-F 3x1,5 mm Lichtschranken - Empfänger F4ES/F4S Kabel 5x0,5 mm (Kabellänge Max 20 m)
Seite 87: Elektrische Anschlüsse
POWER IN Eingang Stromversorgung vom Trafo (oder vom Akkuladegerät B71/BC - falls vorhanden, Abb. 2). ANMERKUNG: Die Verkabelung erfolgt werkseitig von ROGER TECHNOLOGY. ACHTUNG! Bei angeschlossener Batterieladekarte besonders auf die Polarität achten (siehe Abb. 2). Anschluss an den bürstenlosen Motor ROGER.
Seite 88: Befehle Und Zubehör
Wenn die Sicherheitsleiste nicht installiert ist, die Klemmen 13(COS1) - 14(COM) überbrü- cken oder den Parameter einstellen. 15(ST) 14(COM) Eingang STOPP-Befehl (Öffnerkontakte - NC). Die Öffnung des Sicherheitskontaktes verursacht das Anhalten der Bewegung. HINWEIS: Der Kontakt wird werkseitig von ROGER TECHNOLOGY überbrückt.
Seite 89 ACHTUNG! Das Kabel des Encoders nur ohne Netzspannung abtrennen und anschließen. Bei Austausch des Encoders, den Lernlauf wiederholen. ANMERKUNG: Die Verkabelung erfolgt werkseitig von ROGER TECHNOLOGY. Steckverbinder (Öffnerkontakte - NC) für den Anschluss des magnetischen (siehe Abbil- dung 14 - Detail F) Endschalters.
Seite 90: Funktionstasten Und Display
KONTAKT BESCHREIBUNG AKKULADEGERÄT So installieren Sie das Ladegerät und die 12V 1,2 Ah Batterien: B71/BC • Entfernen Sie die Abdeckung. 2x12 V 1,2 Ah • Ziehen Sie das Fach oberhalb der Steuereinheit heraus. • • Trennen Sie die vom Transformator kommenden Kabel von der Klemme POWER IN des Steuergeräts und schließen Sie sie an die Klemme des Ladegeräts an.
Seite 91: Funktion Display
Funktion Display Parameter-Anzeigemodus WERT DES PARAMETER PARAMETERS Für die ausführliche Beschreibung der Parameter, wird auf die Kapitel 12 verwiesen. Anzeigemodus des Status von Befehlen und Sicherheitseinrichtungen STATUS DER SICHERHEITS- STATUS DER BEFEHLE EINRICHTUNGEN COS1 COS2 POWER STOP STATUS DER BEFEHLE: Die Anzeigen der Befehle sind normalerweise ausgeschaltet.
Seite 92: Standby-Modus
TEST-Modus Der TEST-Modus ermöglicht die Sichtprüfung der Aktivierung der Befehle und Sicherheitseinrichtungen. Der Modus wird aktiviert, indem man bei abgeschaltetem Antrieb die Taste TEST drückt. Wenn das Tor sich bewegt, bewirkt die Taste TEST einen STOPP. Der darauffolgende Druck aktiviert den TEST-Modus. Die Blinkleuchte und die Kontrollleuchte Tor offen schalten sich bei jeder Aktivierung einer Steuerung oder einer Sicherheitseinrichtung eine Sekunde lang ein.
Seite 93: Lernverfahren Mit Endschaltern
Für einen korrekten Betrieb muss der Torlauf eingelernt werden. Zunächst 1. Das installierte Modell des Antriebs mit dem Parameter auswählen. LEGENDE: HIGH SPEED Motor UMKEHRENDER Motor AUSWAHL MODELL ART MOTOR KONFIGURATIONEN TW90/800 800kg UNUMKEHRBAR TW90/820 TW90/600/HS 600kg HIGH SPEED TW90/620/HS (siehe Kapitel 13 “Sonderparameter für High Speed) TW90/800/R 800kg UMKEHRENDER...
Seite 94: Freigabestift Drehen, Nach Einigen Sekunden Erscheint Am Display
x5 s PROG AP P- PH A5 PH A5 FO TO AU to x4 s (ob FT angeschloßen oder aktviert werden) AU to ÖFFNUNG GEÖFFNET SCHLIEßUNG GESCHLOSSEN • Die Taste PROG 4 s lang drücken, am Display erscheint • Freigabestift drehen, nach einigen Sekunden erscheint am Display .
Seite 95: Index Der Parameter
x5 s PROG AP P- PH A5 PH A5 FO TO AU to x4 s (ob FT angeschloßen oder aktviert werden) AU to ÖFFNUNG GEÖFFNET SCHLIEßUNG GESCHLOSSEN • Die Taste PROG 4 s lang drücken, am Display erscheint • Freigabestift drehen, nach einigen Sekunden erscheint am Display .
Seite 96 STANDARD- PARAM. BESCHREIBUNG SEITE WERTE Siehe Kap. 12 Auswahl des Antriebsmodells Automatisches Schließen nach Ablauf der Pausenzeit (bei vollständig geöffnetem Tor) Automatische Schließung nach einem Stromausfall (Blackout) Funktionsauswahl Steuerbefehl Schrittbetrieb (PP) Vorblinken Wohnanlagebetrieb auf Befehl zur Teilöffnung (PED) Aktivieren des Totmannbetriebs. saving”...
Seite 97 STANDARD- PARAM. BESCHREIBUNG SEITE WERTE Einstellung Funktionsweise der Lichtschranke beim Öffnen (FT2) Einstellung Funktionsweise der Lichtschranke beim Schließen (FT2) Funktionsweise der Lichtschranke (FT2) bei geschlossenem Tor Aktivierung Schließbefehl 6 s nach Auslösen der Lichtschranke (FT1-FT2) Endschalterfreigabe Einstellung des Anhaltewegs des Motors Auswahl des Installationsorts des Motors im Vergleich zum Durchgang (Ansicht von der Innenseite) Auswahl Funktionsweise Zugangsbeleuchtung...
Seite 98: Menü Parameter
Menü Parameter WERT DES PARAMETER PARAMETERS Auswahl des Antriebsmodells ACHTUNG! Eine falsche Einstellung kann Funktionsstörungen des Antriebs verursachen. ANMERKUNG: Im Falle der Rücksetzung auf die werkseitigen Standardparameter, muss der Wert des Parameters von Hand neu eingestellt werden. TW90/800 - TW90/820 - IRREVERSIBLER Motor für Flügel mit max. 800kg. TW90/600/HS - TW90/620/HS - IRREVERSIBLER Motor für Flügel mit max.
Seite 99 Aktivieren des Totmannbetriebs Deaktiviert. Aktiviert. Das Tor funktioniert, indem man die Bedienelemente "Öffnet" (AP) oder "Schließt" (CH) gedrückt hält. Bei Loslassen des Bedienelements hält das Tor an. Kontrollleuchte Schwingtor offen / Funktion Lichtschrankentest und “battery saving” Die Kontrollleuchte ist bei geschlossenem Tor ausgeschaltet. Dauerhaft eingeschaltet während der Bewegungen und wenn das Tor geöffnet ist.
Seite 100: Aktivierung Der Öffnungsverwaltung Mit Deaktivierung Der Automatischen Erneuten Schließung
Aktivierung der Öffnungsverwaltung mit Deaktivierung der automatischen erneuten Schließung Die aktivierte Deaktivierung der automatischen erneuten Schließung gilt nur für den über den Parameter ausgewählten Befehl. Beispiel: Bei Einstellung ist nach einem AP-Befehl die automatische erneute Schließung deaktiviert, nach den Befehlen PP und PED wird die automatische erneute Schließung hingegen aktiviert. HINWEIS: Die Steuerung dient zur aufeinanderfolgenden Aktivierung öffnen-stoppen-schließen oder schließen-stopp- en-öffnen.
Seite 101 Wenn die Reaktionszeit auf die Aufprallkraft auf Hindernisse zu lang ist, den Wert des Parameters verringern. Wenn die Aufprallkraft auf den Hindernissen zu groß ist, die Werte des Parameters verringern. Niedriges Motordrehmoment: = minimale Aufprallkraft auf den Hindernissen ... = maximale Aufprallkraft auf den Hindernissen. ANMERKUNG: Diese Einstellungen nur verwenden, wenn die Werte des mittleren Motordrehmoments nicht für die Ins- tallation geeignet sind.
Seite 102 Einstellung der Zahl der Versuche des automatischen Wiederschließens nach Auslösen der Sicherheitsleiste oder Erkennung eines Hindernisses (Quetschschutz) Kein Versuch des automatischen Wiederschließens. 1 bis 3 Versuche des automatischen Wiederschließens. Es wird empfohlen, einen geringeren oder gleichen Wert wie Parameter einzustellen. Das automatische Wiederschließen erfolgt nur, wenn das Tor vollständig geöffnet ist.
Seite 103: Aktivierung Schließbefehl 6 S Nach Auslösen Der Lichtschranke (Ft1-Ft2)
Kontakt mit Widerstand von 8k2. Das Tor kehrt nur beim Schließen um. Öffnerkontakt (NC - normally closed). Das Tor kehrt immer um. Kontakt mit Widerstand von 8k2. Das Tor kehrt immer um. HINWEIS: Mit ROGER TECHNOLOGY stechbaren Funkempfänger. HINWEIS: Mit ROGER TECHNOLOGY stechbaren Funkempfänger. SCHRITTBETRIEB.
Seite 104: Auswahl Funktionsweise Zugangsbeleuchtung
SCHLIESSUNG mit Sicherheitsbestätigung. Um den ungewollten Druck einer Taste der Fernbedienung und damit die Aktivierung des Tors zu vermeiden, wird eine Sicherheits- bestätigung verlangt, um den Befehl zu aktivieren. Beispiel: Parameter eingestellt: • Durch Druck der Taste CHA der Fernbedienung wählt man den Schrittbetrieb, der innerhalb von 2 s nach Druck der Taste CHB der Fernbedienung bestätigt werden muss.
Seite 105: Auswahl Der Einschränkungen Im Batteriebetrieb
Auswahl der Einschränkungen im Batteriebetrieb ANMERKUNG: Der Parameter ist nur sichtbar, wenn der Parameter nicht ist. Keine Einschränkungen der Befehle, wenn die Batteriespannung auf den ausgewählten Schwellenwert fällt. Es ist möglich, eine Anzeige über den COR-Ausgang zu aktivieren (wenn die Parameter entsprechend eingestellt sind).
Seite 106: Anzeige Stundenzähler Bewegung
Anzeige Stundenzähler Bewegung Die Zahl besteht aus den Werten der Parameter von ANMERKUNG: Die in der Tabelle angegebenen Werte dienen nur zur Veranschaulichung. Stunden Bewegung. Beispiel: = 123 Stunden. Anzeige Zähler Einschalttage des Steuergeräts Die Zahl besteht aus den Werten der Parameter von ANMERKUNG: Die in der Tabelle angegebenen Werte dienen nur zur Veranschaulichung.
Seite 107: Sonderparameter Für Die Baureihe High Speed
Sicherheitsleiste zu installieren. Nachstehend werden die zusätzlichen Parameter für die Aktivierung der High Speed Technologie angeführt. Auswahl des Antriebsmodells Der Parameter wird werkseitig von ROGER TECHNOLOGY eingestellt. ACHTUNG! Der Wert des Parameters ist werkseitig für die Auswahl des Motormodells eingestellt ( , siehe Tabelle unten).
Seite 108: Sonderparameter Für Die Reversibel Motor
HINWEIS: Auch wenn UMKEHRBAR ist der Motor mit dem Entriegelungssystem versehen. Nachstehend werden die zusätzlichen Parameter für die Aktivierung der REVERSIBEL Technologie angeführt. Auswahl des Antriebsmodells Der Parameter wird werkseitig von ROGER TECHNOLOGY eingestellt. ACHTUNG! Der Wert des Parameters ist werkseitig für die Auswahl des Motormodells eingestellt ( , siehe Tabelle unten).
Seite 109: Meldung Der Sicherheitseingänge Und Der Befehle (Test-Modus)
Meldung der Sicherheitseingänge und der Befehle (TEST- Modus) Falls keine Befehle aktiviert sind, die Taste TEST drücken, um folgendes zu überprüfen: MASSNAHME ÜBER HERKÖMMLICHE DISPLAY MÖGLICHE URSACHE SOFTWARE MASSNAHME Der Entriegelungsgriff ist geöffnet. Den Entriegelungsgriff schließen und den Schüssel in Schließstellung drehen. (00 Sb) Den Anschluss an den Freigabekontakt überprüfen.
Seite 110: Meldung Von Alarmen Und Störungen
Meldung von Alarmen und Störungen PROBLEM ALARMMELDUNG MÖGLICHE URSACHE BETRIEB ausgeschaltet Keine Stromversorgung. Das Netzkabel überprüfen. LED POWER ausgeschaltet Sicherung durchgebrannt. Sicherung ersetzen. Die Sicherung nur bei ausgeschal- LED POWER teter Netzspannung herausziehen. Störung der Eingangsspannung. Die Netzspannung ausschalten, 10 s warten und die Initialisierung des Steuerge- Stromversorgung wieder herstel-len.
Seite 111 PROBLEM ALARMMELDUNG MÖGLICHE URSACHE BETRIEB Probleme mit dem Encoder Den guten Zustand des Verbindungskabels prüfen. oder dem Verbindungskabel. Stromversorgung trennen und zuführen. Das Tor öffnet oder schließt sich Wenn NICHT erscheint, den Lernlauf wiederholen. nicht. Wenn erneut erscheint, den technischen Kun- dendienst kontaktieren.
Seite 112: Diagnostik - Betriebsart Info
ZU GEHEN x5 s In der Betriebsart INFO werden einige Messwerte der Steuerung B70/1T angezeigt. In der Betriebsart „Bedienelemente und Sicherheitsvorrichtungen anzeigen“ und bei ausgeschaltetem Motor, die Taste TEST 5 Sekunden lang gedrückt halten. Das Steuergerät zeigt nacheinander die folgenden Parameter und den...
Seite 113: Betrieb Ohne Endschalter
Modus “Fernunterstützung” Ermöglicht den Zugriff und damit die Verwaltung aller Daten des Steuergeräts nur im Cloud-Modus und damit mit Fernverwaltung. Wenn die Fernunterstützung aktiviert ist, erscheint auf dem Display die Meldung ASCC (assistance connect controlled). Durch Drücken der Taste TEST wird diese Meldung für 10 Sekunden ausgeblendet, und es ist möglich, auf die Parameter und andere Funktionen des Displays zuzugreifen.
Seite 114: Modus Zur Korrektur Der Position
Modus zur Korrektur der Position Nach einem Spannungsausfall oder nach der mechanischen Entriegelung des Tors startet das Steuergerät, wenn das Tor nicht vollständig geöffnet oder geschlossen ist (dadurch Betätigung eines der beiden Endschalter, falls vorhanden und freigegeben), bei Erhalt eines Befehls ein Verfahren zur Korrektur der Position: •...
Seite 115: Konformitätserklärung
Konformitätserklärung Der Unterzeichnende Dino Florian, gesetzlicher Vertreter von Roger Technology - Via Botticelli 8, 31021 Mogliano V.to (TV) ERKLÄRT, dass die Steuerung B70/1T mit den von den folgenden Gemeinschaftsrichtlinien vorgegebenen Bestimmungen übereinstimmt: EN 61000-6-3 EN IEC 61000-6-2 EN 60335-1 Ort: Mogliano V.to...
