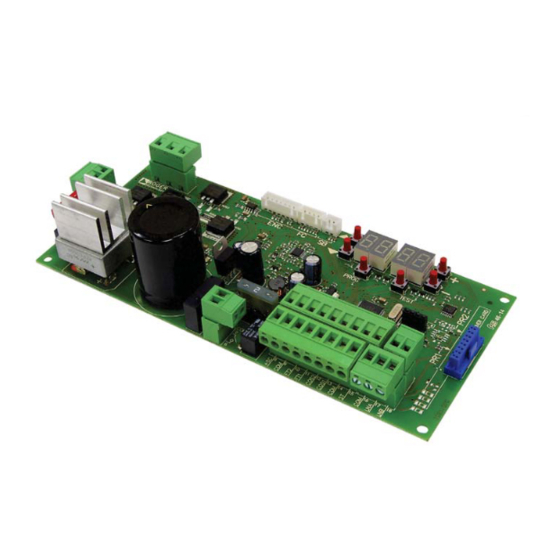

Die Motorsteuerung B70/1DC ist in den Baureihen der digitalen 24V DC Schiebetorantrieben BH30 und BM30 integriert.

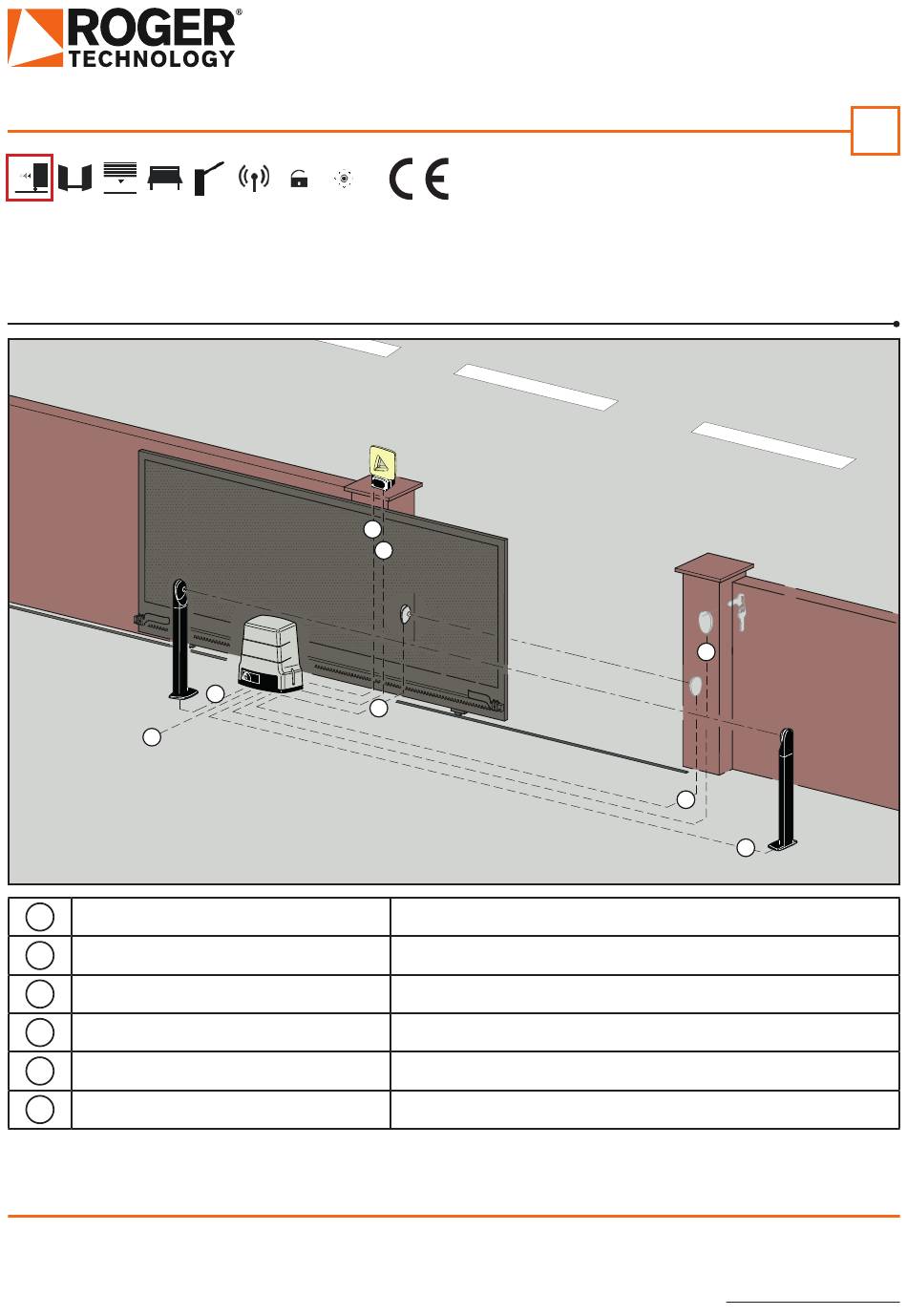

1. Art der Installation
A
A
Stromversorgung
1
Lichtschranken - Empfänger
2
Lichtschranken - Sender
3
Blinkleuchte
4
Antenne
5
Schlüsseltaster / Codetaster
4
3
1
2
Quick Start B70/1DC
Doppelt isoliertes Erdkabel Typ H07RN-F 3x1,5 mm
Kabel 5x0,5 mm
(Kabellänge Max 20 m)
2
Kabel 3x0,5 mm
(Kabellänge Max 20 m)
2
Kabel 2x1 mm
(Kabellänge Max 10 m)
2
Kabel 50 Ohm RG58 (Kabellänge Max 10 m)
Kabel 3x0,5 mm
(Kabellänge Max 20 m)
2
Via S. Botticelli 8 • 31021 Bonisiolo di Mogliano Veneto (TV) • ITALIA
P.IVA 01612340263 • Tel. +39 041.5937023 • Fax. +39 041.5937024
info@rogertechnology.com • www.rogertechnology.com
Rev02 01/12/2020
5
1
2
2
ROGER TECHNOLOGY
DE

Werbung

loading

Verwandte Anleitungen für Roger Technology B70/1DC

Inhaltszusammenfassung für Roger Technology B70/1DC

  • Seite 1 Quick Start B70/1DC Rev02 01/12/2020 Die Motorsteuerung B70/1DC ist in den Baureihen der digitalen 24V DC Schiebetorantrieben BH30 und BM30 integriert. 1. Art der Installation Stromversorgung Doppelt isoliertes Erdkabel Typ H07RN-F 3x1,5 mm Lichtschranken - Empfänger Kabel 5x0,5 mm (Kabellänge Max 20 m)

  • Seite 2: Elektrische Anschlüsse

    2. Elektrische Anschlüsse Serie F4ES-F4S R85/60 FIFTHY/24 BH30 1 2 3 2 3 4 5 BM30 CS/STD MOTOR PROG TEST STROMVERSORGUNG 230Vac Das gezeigte Zubehör ist optional erhältlich 3. Display: Betrieb und Einstellungen PARAMETER WERT PARAMETER Wert erhöhen Nächste Vorherige Verringert den Wert PROG TEST...

  • Seite 3: Einstellung Der Endschalter

    4. Antriebsmodell festlegen... a) Das Modell des Antriebs mit dem Parameter A1 auswählen. BH30/600 (600kg) BM30/400 (500kg) BH30/800 (1000kg) BM30/300/HS (400kg) PROG TEST BH30/600/HS (600kg) BH30/804/R (800kg) Displayanzeige nach Spannungsversorgung Dann mit “+” bzw. “-” den Wert 01 bis 06 für den entsprechenden Antrieb einstellen.
  • Seite 4 e) Die Taste TEST drücken Anzeigen zur Fehlererkennung: Keine Sicherheitseinrichtung aktiviert, kein Endschalter aktiviert. Sb (Sb) Entriegelungsgriff oder Schloss offen. Stoppkontakt (N.C.) ist aktiv. Wenn kein STOP-Schalter vorhanden ist, den Kontakt überbrücken. COS1 Kontakt (N.C.) der Sicherheitsleiste ist geöffnet. Überprüfen Sie die 73 00.
  • Seite 5 6. Nachjustierung wichtiger Parameter Der Bewegungsablauf des Schiebetorantirebes aus den Endlagen beschreibt wie folgt: Gleichmäßige Beschleunigung bis zur Höchstgeschwindigkeit - halten der Höchstgeschwindigkeit - Verlangsamung der Geschwindigkeit auf Schleichfahrt - Schleichfahrt bis Endschalter - Stop. Die Teilschritte des Bewegungsablaufes können über verschiedene Parameter noch nachjustiert werden. SCHLIEßT ÖFFNET ...
  • Seite 6 7. Programmieren eines NEUEN Senders 1. Drücken Sie Kanal P1 (P2) auf dem L1 L2 L1 L2 L1 L2 Empfänger. 2. Wenn LED L1 (L2) 3 Mal blinkt (4 Mal bei Rolling Code), drücken Sie eine Taste am Sender. 1 click 3.
