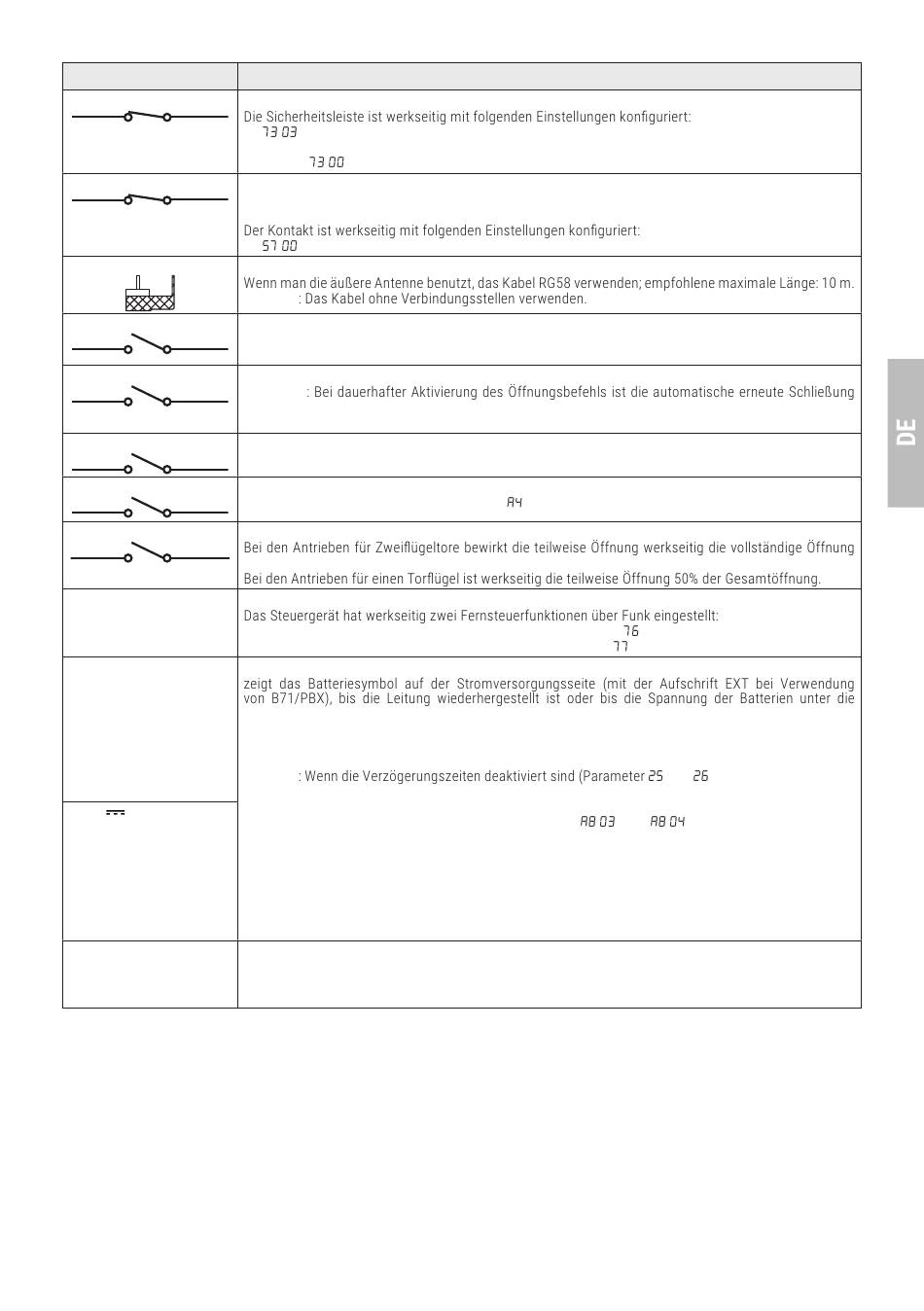

27(COS1)
28(COM) Eingang (Öffner oder 8.2 kOhm) für den Anschluss der Sicherheitsleiste COS1.
29(ST)
28(COM) Eingang STOPP-Befehl (Öffner oder 8.2 kOhm).
30 (ANT)
31 Anschluss Antenne für steckbaren Funkempfänger.
33(ORO)
32(COM) Eingang Zeitgebung Uhr (Schließerkontakt - NO).
34(AP)
32(COM) Eingang Öffnungsbefehl (Schließerkontakt - NO).
35(CH)
38(COM) Eingang Schließbefehl (Schließer).
36(PP)
38(COM) Eingang Befehl Schrittbetrieb (Schließer).
37(PED)
38(COM) Eingang des Befehls zur Teilöffnung (Schließerkontakt - NO).
RECEIVER CARD
AKKULADEGERÄT
B71/BCIPU
3x12V
4,5Ah (*)
Nur AGM Typ
(*) Die Batterien können
in der Box mit dem Code
HT421 aufbewahrt werden.
WIFI
BESCHREIBUNG
–
. Wenn die Sicherheitsleiste COS1 (Öffnerkontakt) ist aktiviert, das Tor kehrt nur beim Öffnen um.
Wenn die Sicherheitsleiste nicht installiert ist, die Klemmen 27(COS1) - 28(COM) überbrücken oder den
Parameter
einstellen.
Die Öffnung des Sicherheitskontaktes verursacht das Anhalten der Bewegung.
HINWEIS: Der Kontakt wird werkseitig von ROGER TECHNOLOGY überbrückt.
–
. Eingangskontakt Öffner (NC - normally closed).
HINWEIS
Wenn man die Funktion Uhr aktiviert, öffnet sich das Tor und bleibt geöffnet.
Nach Ablauf der vom externen Gerät (Uhr) programmierten Zeit das Tor schließt sich.
ACHTUNG
nicht möglich; die Zeitzählung der automatischen erneuten Schließung beginnt wieder bei Loslassen
des Öffnungsbefehls.
Die Funktion des Befehls ist vom Parameter
des FLÜGELS 1.
Steckverbinder für steckbaren Funkempfänger.
– PR1 - Befehl Schrittbetrieb (veränderbar über den Parameter
– PR2 - Teilöffnungsbefehl (veränderbar über den Parameter
(Abb. 7) Bei fehlender Netzspannung wird die Steuereinheit von den Batterien versorgt, das Display
Sicherheitsschwelle fällt. Das Display zeigt das Symbol der entladenen Batterie (Battery Low) und das
Steuergerät akzeptiert keine Befehle.
Wenn die Netzspannung während der Bewegung des Tor ausfällt, so bleibt das Tor stehen und führt die
unterbrochene Bewegung nach 2 Sekunden automatisch fort.
HINWEIS
dennoch eine feste Verzögerungszeit von 1,5 s aktiviert.
Um den Akkuverbrauch zu reduzieren, kann man das Plus der Stromversorgung der Lichtschranken-
Sender an die Klemme SC anschließen (siehe Abb. 5-6).
unterbricht die Steuereinheit, wenn das Tor ganz geöffnet oder ganz geschlossen ist, die Stromversor-
gung zu den Vorrichtungen.
ACHTUNG! Damit sie wiederaufgeladen werden können, müssen die Akkus immer an die
elektronische Steuereinheit angeschlossen sein. Prüfen Sie regelmäßig, mindestens alle 6 Monate, die
Leistungsfähigkeit des Akkus.
Für weitere Informationen wird auf das Installationshandbuch des Akkuladegeräts B71/BCIPU
verwiesen.
Anschluss für B74/BCONNECT WiFi IP Gerät.
Dieses IP-Gerät ermöglicht über einen beliebigen Internetbrowser die vollständige Verwaltung der
Zentrale sowohl in der Nähe (Punkt-zu-Punkt-Verbindung) als auch über die Cloud (Fernverbindung).
geregelt.
).
).
und
oder
einstellen. Auf diese Weise
) wird bei Batteriebetrieb
123
