Verwendung des Werkzeugkastens
10.1.4

Suchrichtung von Kantenwerkzeugen

Die Richtung, in der in einer Region nach Kanten gesucht wird, wird durch die gelben Pfeile
auf der Region im Referenzbild angezeigt. Wenn Sie die Suchrichtung ändern möchten, drehen
Sie einfach die Region.
10.2

Objektfinder

Objektfinder
Lernen der zu suchenden Form auf der
Palette Referenzbild
©SICK AG • Identification & Measuring • www.sick.com • Alle Rechte vorbehalten
Irrtümer und Änderungen vorbehalten
Anmerkung
Masken können nicht auf Polygon-, Kantenzählungs- oder
Messwerkzeugen verwendet werden.
Die Kreis- und Kantenwerkzeuge können jeweils eine Maske
haben, diese werden aber anders behandelt als andere Masken.
Weitere Informationen hierzu finden Sie unter Abschnitt 10.3,
„Kreis" (Seite 55) und Abschnitt 10.4, „Kantenwerkzeuge (Kan-
te)" (Seite 57).
Die gesamte Region für ein Werkzeug muss sich immer innerhalb
des Referenzbildes befinden. Wenn der Inspector aufgenommene
Bilder analysiert, können Regionen im Verhältnis zu einem
Objektfinder außerhalb des Bildes enden. In diesem Fall funktio-
niert das entsprechende Werkzeug nicht.

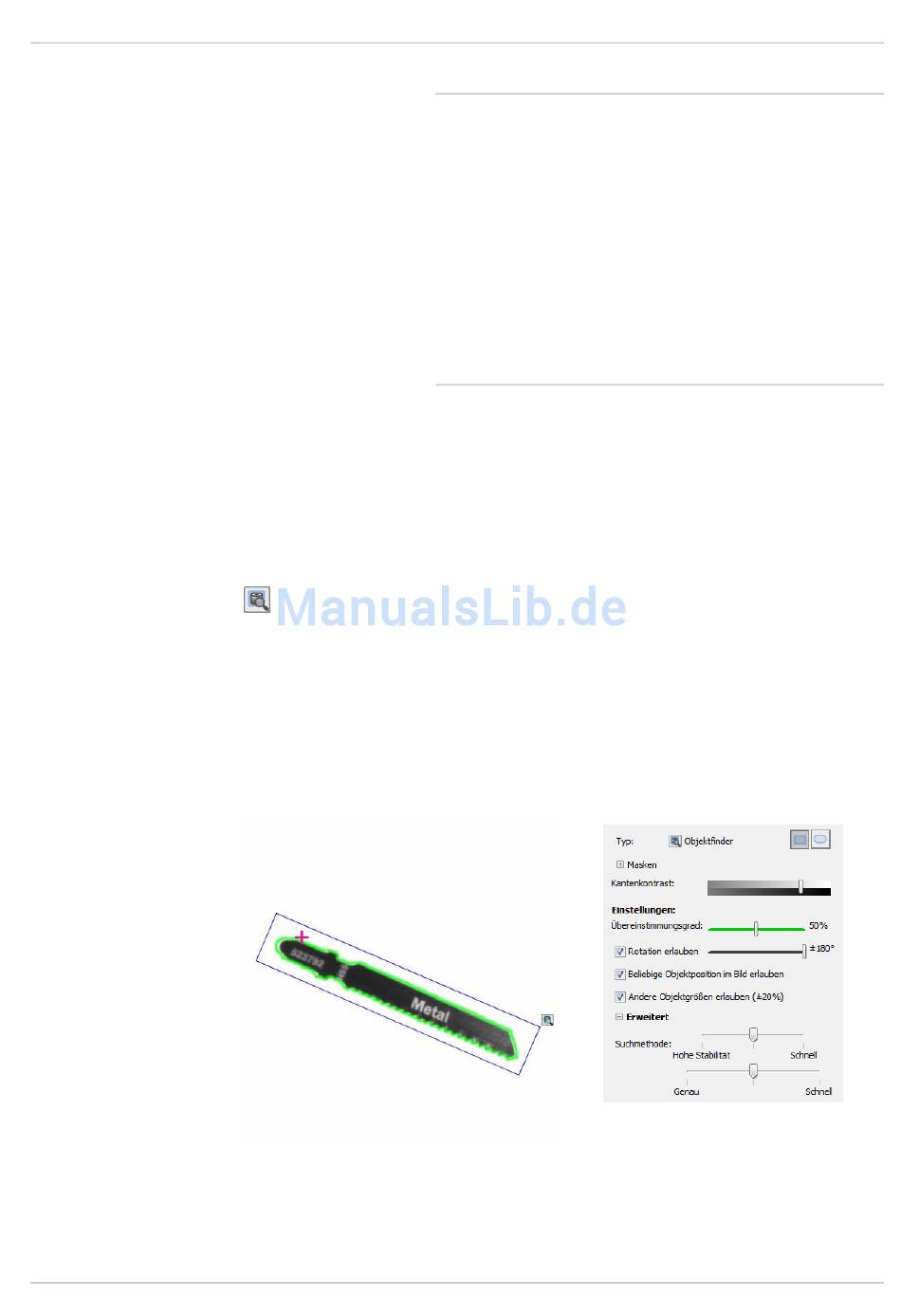

Mit dem Objektfinder können Sie Objekte mit bekannten
Formen suchen. Bei dieser Methode wird eine Musterer-
kennungsfunktion verwendet, durch die Kanten im Bild
erkannt und verglichen werden.
Der Referenzpunkt (dunkelrotes Kreuz) ist standardmäßig
in der Mitte des Objektfinderbereichs platziert, kann aber
manuell zu dem bestimmten Punkt auf dem Objekt ver-
schoben werden, der ausgegeben werden soll. Der
Referenzpunkt für den Objektfinder kann mit der Maus
oder den Pfeiltasten verschoben werden.
Konfigurieren der Einstellungen für den
Objektfinder
Vorgehensweisen
