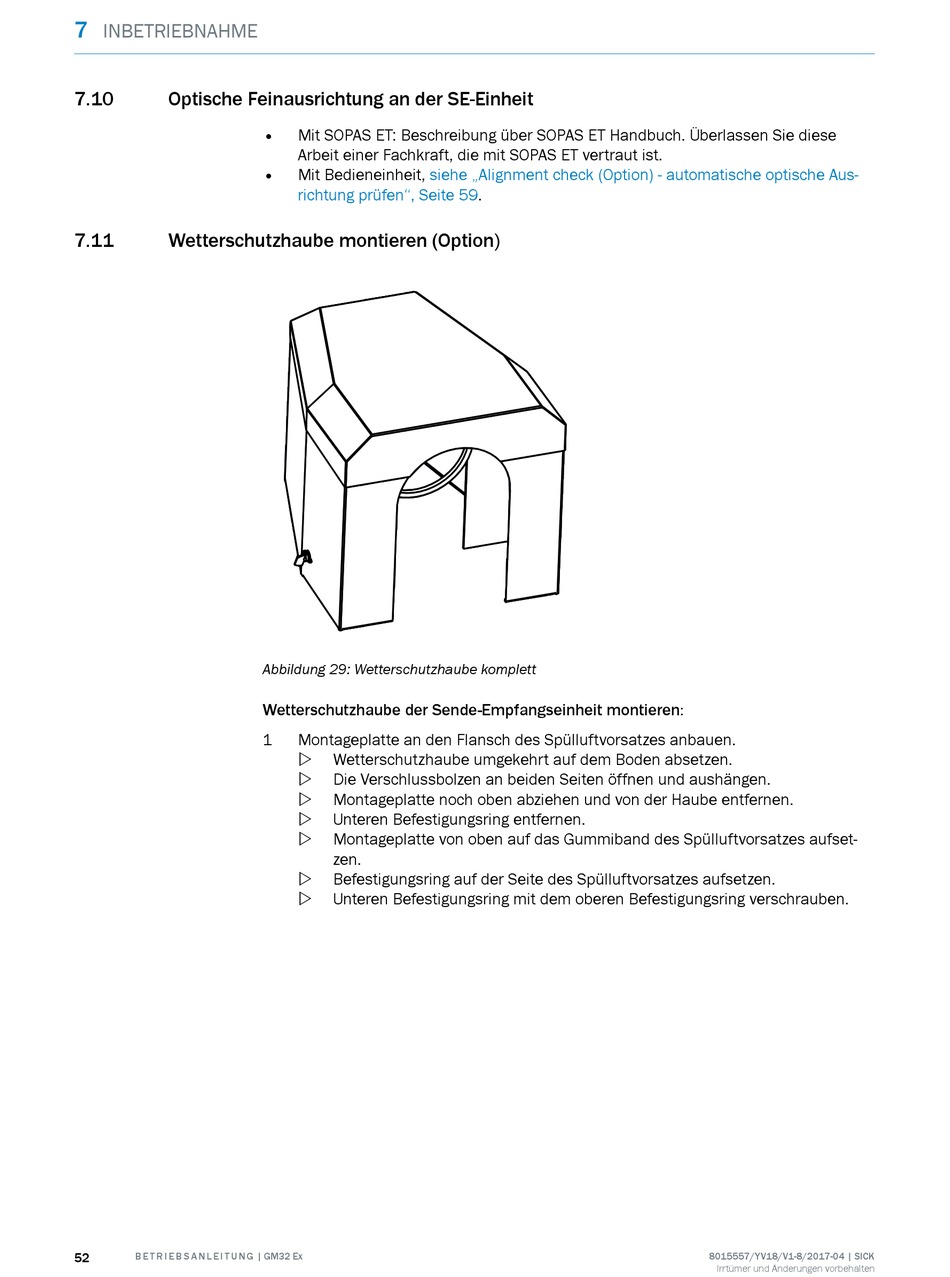

7
INBETRIEBNAHME
7.10
Optische Feinausrichtung an der SE-Einheit
7.11
Wetterschutzhaube montieren (Option)
52
B E T R I E B S A N L E I T U N G | GM32 Ex
•
Mit SOPAS ET: Beschreibung über SOPAS ET Handbuch. Überlassen Sie diese
Arbeit einer Fachkraft, die mit SOPAS ET vertraut ist.
•
Mit Bedieneinheit,
siehe „Alignment check (Option) - automatische optische Aus‐
richtung prüfen", Seite
Abbildung 29: Wetterschutzhaube komplett
Wetterschutzhaube der Sende-Empfangseinheit montieren:
1
Montageplatte an den Flansch des Spülluftvorsatzes anbauen.
w
Wetterschutzhaube umgekehrt auf dem Boden absetzen.
w
Die Verschlussbolzen an beiden Seiten öffnen und aushängen.
w
Montageplatte noch oben abziehen und von der Haube entfernen.
w
Unteren Befestigungsring entfernen.
w
Montageplatte von oben auf das Gummiband des Spülluftvorsatzes aufset‐
zen.
w
Befestigungsring auf der Seite des Spülluftvorsatzes aufsetzen.
w
Unteren Befestigungsring mit dem oberen Befestigungsring verschrauben.
59.
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
