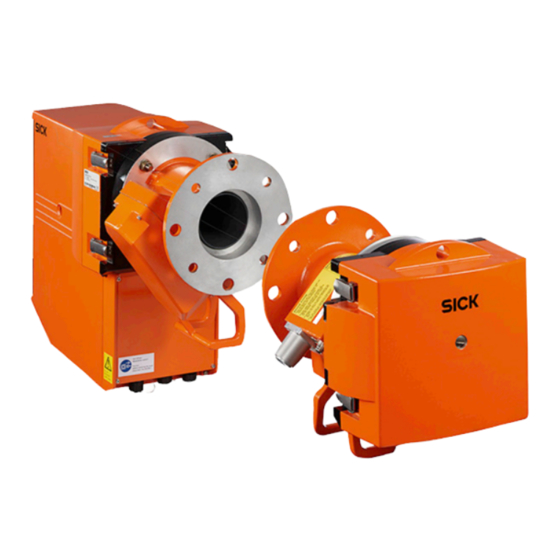

SICK GM35 Betriebsanleitung

In-situ-ir-gasanalysator, lanzenausführung
Vorschau ausblenden Andere Handbücher für GM35:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

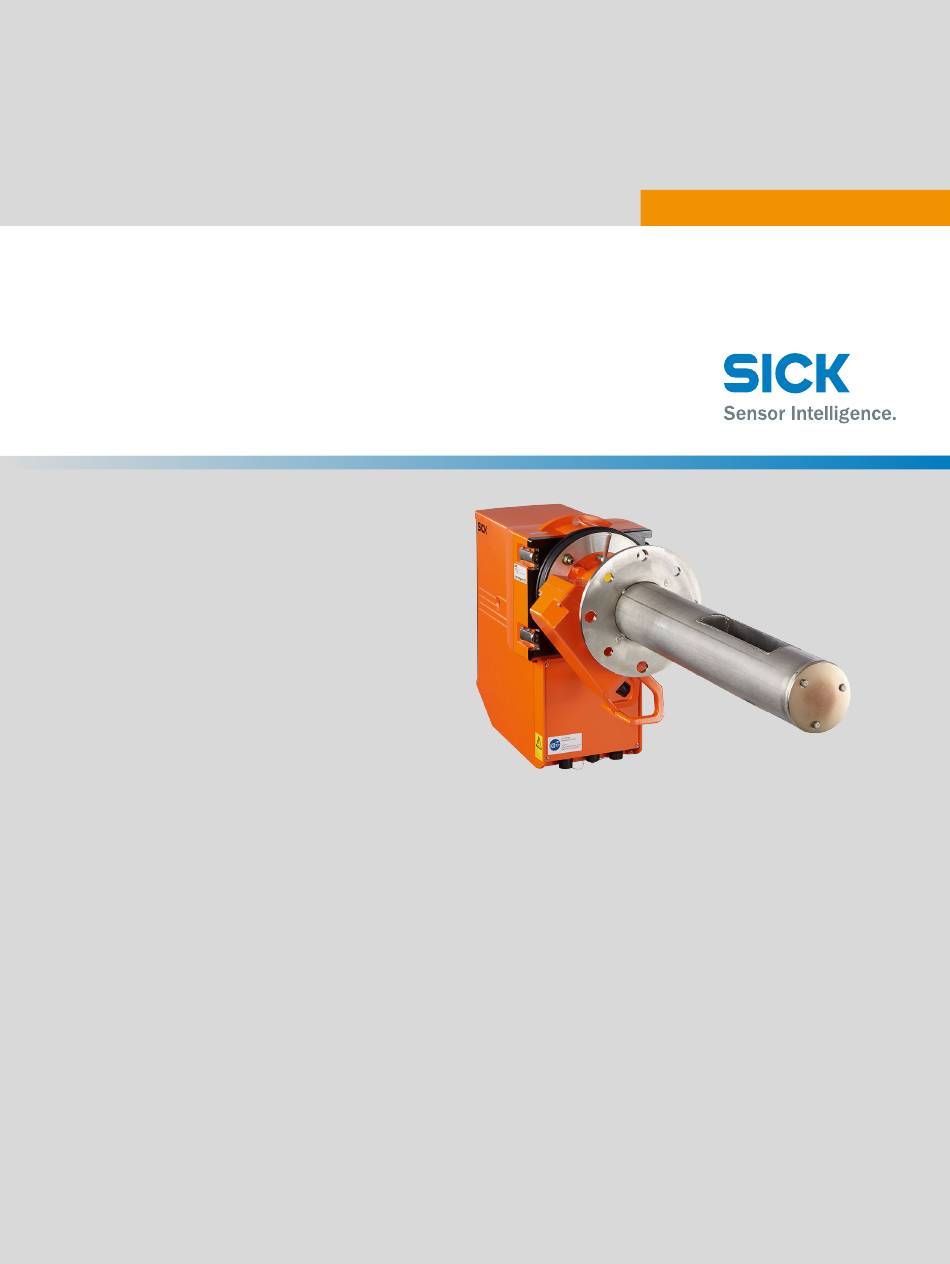

B E T R I E B S A N L E I T U N G
GM35
In-situ-IR-Gasanalysator,
Lanzenausführung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK GM35

Inhaltszusammenfassung für SICK GM35

  • Seite 1 B E T R I E B S A N L E I T U N G GM35 In-situ-IR-Gasanalysator, Lanzenausführung...

  • Seite 2: Hersteller

    © SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 3: Inhaltsverzeichnis

    Montage Flansch mit Rohr............5.6.3 Montage der Spüllufteinheit........... 5.6.4 Spüllufteinheit elektrisch anschließen........5.6.5 Transportsicherung Messlanze entfernen......8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...
  • Seite 4 Menübaum Measuring............8.2.2 Menübaum Diagnosis............. 8.2.3 Menübaum Parameter............8.2.4 Menübaum Calibration............8.2.5 Menübaum Maintenance............B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 5 12.8 Maßzeichnung Sende-Empfangseinheit ..........12.9 Maßzeichnung Offene Messlanze GMP..........12.10 Maßzeichnung Gasprüfbare Messlanze GPP.......... 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...
  • Seite 6 12.12 Maßzeichnung Flansch mit Rohr DN125..........12.13 Maßzeichnung Anschlusseinheit............. 12.14 Maßzeichnung Spüllufteinheit SLV4-2............ 12.15 Maßzeichnung Wetterschutzhauben............B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 7: Zu Diesem Dokument

    Alle mitgelieferten Dokumente beachten. Symbole und Dokumentkonventionen 1.5.1 Warnsymbole Tabelle 1: Warnsymbole Symbol Bedeutung Gefahr (allgemein) 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 8: Warnstufen Und Signalwörter

    In jedem Fall sind die geeigneten Sicherungsmaßnahmen, z. B. Netztrennung, Firewalls, Virenschutz und Patchmanagement, immer vom Kunden situationsbedingt selbst umzu‐ setzen. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 9: Zu Ihrer Sicherheit

    Auf Transportsicherung achten. Hindernisse, die zu Stürzen und Kollisionen führen können, aus dem Weg räumen. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 10: Warnhinweise Am Gerät

    Zusätzlich zu den Hinweisen in dieser Betriebsanleitung müssen alle am Einsatzort gel‐ tende lokalen Gesetze, Vorschriften und unternehmensinternen Betriebsanweisungen beachtet werden. Betriebsanleitung lesen B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 11 Wenn Sie etwas nicht verstehen: Kontaktieren Sie bitte den SICK-Kundendienst. Dokumente aufbewahren Zum Nachschlagen bereit halten. An neue Besitzer weitergeben. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 12: Produktbeschreibung

    O, CO GM35-4 CO, CO GM35-5 O, CO GM35-6 GM35-7 GM35-10 O, H O, CO B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 13: Aufbau Und Funktion

    Spülluftvorsatz, Druck- und Temperatursensor integriert Lanzenrohr Anschlusseinheit Steuereinheit Spüllufteinheit (nur für GMP) Das Messgerät umfasst folgende Gerätekomponenten: 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...
  • Seite 14 Bei einer unzureichenden Versorgung mit Spülluft können heiße und korrosive Gase das Messgerät innerhalb weniger Minuten zerstören. Weitere Information zur Spüllufteinheit, siehe Betriebsanleitung Spüllufteinheit. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 15: Optionen

    Nein Beheizung der optischen Ober‐ Nein Ja, mit integrierter Regelung flächen in der Messlanze 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 16: Offene Messlanze Gmp Im Detail

    Geräteflansch: Befestigung an Sende-Empfangseinheit Verschlussvorrichtung Spülluftvorsatz mit Anschlüssen (Spülluft, elektrische Verbindungsleitungen) Integrierter Temperatursensor PT1000 Messspalt B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 17: Gasprüfbare Messlanze Gpp Im Detail

    Prozessflansch: Befestigung an Flansch mit Rohr (am Montageort) Prüfgasvorsatz mit Anschlüssen Integrierter Temperatursensor PT1000 Filterelement (gasdurchlässig) 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 18: Transport Und Lagerung

    Alle Komponenten für Lagerung bzw. Transport verpacken. Dafür vorzugsweise die Originalverpackung verwenden. Alle Komponenten des Messgeräts in einem trockenen, sauberen Raum lagern. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 19: Montage

    Festlegung der Messstelle (z. B. das Festlegen einer repräsentativen Entnahme‐ stelle) • Vorbereitung der Messstelle (z. B. Tragfähigkeit des eingeschweißten Flansches) 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 20: Lieferumfang Prüfen

    Geräteschaden Messlanze GPP: Um eine Verschmutzung der optischen Oberflächen zu verhindern, muss die Messlanze vor der Montage beheizt werden. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK...

  • Seite 21: Montage Flansch Mit Rohr

    HINWEIS • Abmessungen Flansch mit Rohr: siehe „Maßzeichnung Flansch mit Rohr DN125“, Seite 79 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...
  • Seite 22 HINWEIS Andere Geräte oder Einbauten dürfen den Strahlengang des Messgeräts nicht beschneiden oder unterbrechen. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 23: Montage Der Spüllufteinheit

    Hebel der Verschlussvorrichtung Stellung der Verschlussvorrichtung auf "close" Schritte Schutzaufkleber entfernen. Schutzkappen abnehmen. Transportsicherung aufbewahren. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 24: Transportsicherung An Der Messlanze Gpp Entfernen

    Abbildung 8: Messlanze mit vormontiertem Spülluftvorsatz am Flansch mit Rohr (am Schorn‐ stein) montieren M16-Schraube Unterlegscheibe Flansch Flanschdichtung Flansch mit Rohr Unterlegscheibe Federscheibe Mutter B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 25: Spüllufteinheit In Betrieb Nehmen

    An allen Schaltgeräten, mit denen die Spüllufteinheiten abgeschaltet werden könnten, deutlich sichtbare Warnhinweise gegen versehentliches Ausschalten anbringen. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 26: Flanschvorsatz An Messlanze Montieren

    Um eine korrekte Justierung der Sende-Empfangseinheit zu ermöglichen, müssen Tel‐ lerfedern verwendet werden. Keine Unterlegscheiben oder sonstige Federn verwenden. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 27: Steuereinheit Montieren

    Montageort genügend Platz für die Montage, die Verdrahtung sowie für das Auf‐ schwenken der Gehäusetür vorhanden ist. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...
  • Seite 28 Bohrungen anhand der Montagezeichnung setzen (Ø 7,2 mm für M8). Steuereinheit an den vier Befestigungslaschen festschrauben. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 29: Steuereinheit In Größerer Entfernung Montieren (Option)

    (Option) oder CAN-Bus geeignete 6-polige Leitung (kundenseitig) HINWEIS Die Gesamtlänge der CAN-Bus-Verbindungen darf bis zu 300 m betragen. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...
  • Seite 30 Bohrungen anhand der Montagezeichnung setzen (Ø 5 mm für M4). Gehäusedeckel abnehmen. Dazu die 4 Schrauben aufschrauben. Gehäuse an den zwei Befestigungslöcher festschrauben. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 31: Elektrische Installation

    Bei 115 V AC entsprechende Brücke anbringen, wie auf der Anschlussplatte der Steuereinheit AWE dargestellt. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 32: Benötigtes Werkzeug

    „Steuereinheit elektrisch anschlie‐ ßen“, Seite 34 Optional: Anschlusseinheit anschließen. siehe „Anschlusseinheit anschließen (Option)“, Seite 38 B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 33: Anschlussübersicht

    Anschlussleitung Sende-Empfangseinheit und Steuereinheit oder Anschlusseinheit (Option) Leitung (Verlängerung) Anschlusseinheit (Option) und Steuereinheit Spannungsversorgung Sende-Empfangseinheit, kundenseitig 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 34: Übersicht Leitungen

    Für die Standardverkabelung gilt es das Gerät in der Nähe der Messstelle zu instal‐ lieren, sodass die Verkabelung mit der mitgelieferten 4 m langen CAN-Bus-Leitung erfolgen kann. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 35: Can-Bus-Leitung Korrekt Montieren

    Die in den folgenden Kapiteln dargestellte Analogeingangsbelegung ist die Werkseinstellung. Diese Einstellung darf nicht geändert werden. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...
  • Seite 36 CAN H + L verdrillt, abgeschirmt. Anschluss für SCU Digitaleingänge: potentialfreie Kontakte (6 × 0,75 B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 37: Erdungsleitung An Der Steuereinheit Anschließen

    Abbildung 18: Anschluss der Erdungsleitungen Steuereinheit AWE (Ausführung Metallgussgehäuse) Steuereinheit AWE (Ausführung Stahlblechgehäuse) Anschluss für Erdungsleitung 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 38: Anschlusseinheit Anschließen (Option)

    Die entsprechenden Signale der Steuereinheit und der Anschlusseinheit verbin‐ den. WICHTIG Die Leitungen der CAN-H und CAN-L müssen verdrillt sein. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 39 Farbkennzeichnung CAN-H Gelb CAN-L Grün CAN GND Braun 0 ... 20 mA Weiß Schwarz 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 40: Inbetriebnahme

    Sende-Empfangseinheit an den Flansch‐ siehe „Sende-Empfangseinheit an Flansch‐ vorsatz montieren. vorsatz montieren“, Seite 41 B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 41: Transportsicherung An Der Sende-Empfangseinheit Entfernen

    Verletzungen verursachen. Bei Bedarf Montagearbeiten an Teilen des Geräts zu zweit durchführen. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 42: Sende-Empfangseinheit Mit Messlanze Anschließen

    Anschluss Unterdruckwächter Spüllufteinheit Anschluss Verbindungsleitung Spülluftvorsatz — Sende-Empfangseinheit Anschluss Spannungsversorgungsleitung Anschluss Anschlussleitung Sende-Empfangseinheit zur Steuereinheit B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 43: Optische Feinausrichtung

    Sende-Empfangseinheit ausgerichtet ist. Die optische Ausrichtung und Kon‐ trolle erfolgt über: • Steuereinheit • Visier an der Sende-Empfangseinheit 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...
  • Seite 44 Signal für die optische Ausrichtung wird an die Leitzentrale geschickt. Bei Gerä‐ ten mit automatischer Strahlnachführung wird jetzt die optische Referenzposition angefahren. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 45 Wenn nicht, die zwei Muttern am Geräteflansch solange nachstellen, bis diese Werte erreicht sind. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 46: Wetterschutzhaube Montieren (Option)

    Die Wetterschutzhaube auf die Sende-Empfangseinheit aufsetzen. ✓ Die Gewinde der Distanzbolzen ragen durch die vorderen Befestigungsbohrungen B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 47: Messbetrieb Starten

    Messbetrieb mit aktivem Nachführen der Laserwellen‐ länge (line locking) SIGNAL_ADJUST Anpassung der Verstärkung an die geänderte Transmis‐ sion 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 48: Bedienung

    • Mindestens eine Störungsmeldung liegt vor. MALFUNCTION • Ablesen der Störungsmeldung, siehe Diagnosemodus (diag) B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 49: Menübaum Der Steuereinheit

    Show Opt. Align Anzeige der optischen Ausrichtung 8.2.3 Menübaum Parameter Menüebene Erklärung Parameters Parameter 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...
  • Seite 50 Software Revision Service Calibration CO/N Servicebereich für Kalibrierung der Messkompo‐ nenten Calibration CO Calibration H B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 51: Menübaum Calibration

    Neustart des Messsystems Reset Parameter Zurücksetzen der Parameter auf Werkseinstellung a Alle Einstellungen werden überschrieben! 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 52: Instandhaltung

    Gerät immer nur bei guter Belüftung öffnen, vor allem wenn eine Undichtigkeit einer Komponente des Geräts vermutet wird. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK...

  • Seite 53: Wartungsplan

    • Wartungstermine • Ausgeführte Arbeiten • Besondere Beobachtungen • Bedarf an Verbrauchs- und Ersatzteilen 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 54: Verbrauchs-, Verschleiß- Und Ersatzteile

    Bei Schäden an der Steuereinheit (z. B. Ausfall des LC-Displays): SICK Service kontaktieren. Wetterschutzhaube Zustand der Wetterschutzhaube von außen und innen prüfen. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 55: Sende-Empfangseinheit Entfernen

    Kein Reinigungsmittel verwenden. Rückstände können Messergebnisse verfäl‐ schen. Benötigtes Material • Optikreinigungstuch • Entmineralisiertes Wasser 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 56: Optische Oberfläche An Der Sende-Empfangseinheit Reinigen

    Optische Oberfläche an der Messlanze GMP reinigen WICHTIG Kein Reinigungsmittel verwenden. Rückstände können Messergebnisse verfäl‐ schen. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 57: Optische Oberfläche An Der Messlanze Gpp Reinigen

    Optische Oberfläche an der Messlanze GPP reinigen WICHTIG Kein Reinigungsmittel verwenden. Rückstände können Messergebnisse verfäl‐ schen. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...
  • Seite 58 Bei Bedarf: Optische Oberflächen mit Optikreinigungstuch und entmineralisiertem Wasser reinigen. Neue Dichtungen oben und unten einlegen. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 59: Steuereinheit Reinigen

    Der Wert für die Verstärkung: Max. 255 HINWEIS Nach dem Einbau eines neuen IR-Strahlermoduls muss ein Nullpunktabgleich durchge‐ führt werden. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 60: Störungsbehebung

    Wasser abspülen. Einen Arzt konsultieren. Alle kontaminierten Komponenten nach der Demontage vorschriftsmäßig dekonta‐ minieren. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 61: Überwachungs- Und Diagnosesystem

    Netzleitungen und Verbindungen prüfen. schlossen. Netzversorgung ist ausgefallen. Netzversorgung prüfen (z. B. Steckdose, externe Trenneinrichtung). 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 62: Störungsbehebung An Der Steuereinheit

    Folgende Verbindungen prüfen: Steuereinheit -> Empfänger. Kabelanschluss an der Steckklemme in der Steuereinheit. Kabel zum Empfänger. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 63: Störungsmeldungen

    Keine Verbindung des CO -, H O-Moduls mit dem b SICK-Service kontaktieren. Motor des Kontrollfilters 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...
  • Seite 64 Wenn nicht erfolgreich, SICK-Service kontak‐ tieren. ZERO com. Keine Verbindung des CO O-Moduls mit dem Motor des Nullpunktreflektors B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 65: Warnungsmeldungen

    Keine Kommunikation zum internen Feucht‐ b Leitungsverbindungen prüfen. efühler b Fühler tauschen. • Fühler defekt/Kabelbruch 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 66: Unzureichende Spülluftversorgung Instandsetzen

    Tabelle 16: Mögliche Ursache und Behebung Möglicher Fehler Mögliche Ursache Behebung Korrosion am Flansch Ungeeignete Materialien b Projektierung überprüfen. B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 67: Außerbetriebnahme

    Eine schnellere Abkühlung kann bei der Messlanze erreicht werden, indem die Spülluftversorgung vorerst weiter eingeschaltet bleibt. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 68: Gerät Abbauen

    Messlanze und verschraubten Leitungen Flansch Deckel Abdeckung des Flansches Bürste, Reinigungstuch Reinigung der Messlanze B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 69: Gerät Für Die Reparatur Versandfertig Machen

    Lose Verschmutzungen mit Druckluft entfernen. Festsitzende Verunreinigungen mit milder Seifenlösung und weichem Tuch entfer‐ nen. 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 70: Umweltgerechte Entsorgung

    Folgende Baugruppen können Stoffe enthalten, die gesondert entsorgt werden müs‐ sen: • Elektronik: Kondensatoren, Akkumulatoren, Batterien • Display: Flüssigkeit des LC-Displays B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 71: Technische Daten

    Abmessungen (B × H × T) 291 mm × 527 mm × 529 mm 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 72: Offene Messlanze Gmp

    Frequenz: 50 / 60 Hz • Leistungsaufnahme: ≤ 150 W Hilfsgasanschlüsse Prüfgas: Klemmringverschraubung 1/4" B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 73: Steuereinheit Awe Stahlblechgehäuse

    0/4 ... 20 mA, 500 Ω • Galvanisch getrennt Analogeingänge 1 Eingang: • 0 ... 20 mA, 100 Ω 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 74: Anschlusseinheit

    Abmessungen (B × H × T) 125 mm × 103 mm × 57 mm Gewicht 3 kg B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 75: Maßzeichnung Sende-Empfangseinheit

    TECHNISCHE DATEN 12.8 Maßzeichnung Sende-Empfangseinheit 531,7 99,7 Abbildung 30: GM35 Sende-Empfangseinheit (alle Angaben in mm) 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 76: Maßzeichnung Offene Messlanze Gmp

    1.488 1.238 Alle Längenmaße in mm, alle Gewichte in kg Applikationsspezifische Längen auf Anfrage B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 77: Maßzeichnung Gasprüfbare Messlanze Gpp

    1.547 1.297 Alle Längenmaße in mm, alle Gewichte in kg Applikationsspezifische Längen auf Anfrage 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 78: Maßzeichnung Steuereinheiten

    Steuereinheit AWE (Ausführung Metallgussgehäuse) (10.24) (9.25) (11.38) Abbildung 34: Steuereinheit AWE (Ausführung Metallgussgehäuse), Maße in mm B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 79: Maßzeichnung Flansch Mit Rohr Dn125

    Abbildung 35: Flansch mit Rohr DN125 (Maße in mm) 12.13 Maßzeichnung Anschlusseinheit PG11 PG13.5 Abbildung 36: Abmessungen Anschlusseinheit (Maße in mm) 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...

  • Seite 80: Maßzeichnung Spüllufteinheit Slv4

    (0.39) 375.7 (14.79) (5.04) (10.12) Abbildung 37: Maßzeichnung SLV4-2, Typ 2BH1300 (Maße in mm) B E T R I E B S A N L E I T U N G | GM35 8009388/147I/V4-0/2020-10 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 81: Maßzeichnung Wetterschutzhauben

    Maßzeichnung Wetterschutzhauben Wetterschutzhaube für Sende-Empfangseinheit 282,5 12,5 Abbildung 38: Wetterschutzhaube für Sende-Empfangseinheit (Maße in mm) 8009388/147I/V4-0/2020-10 | SICK B E T R I E B S A N L E I T U N G | GM35 Irrtümer und Änderungen vorbehalten...
  • Seite 82 E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
