1
4
5

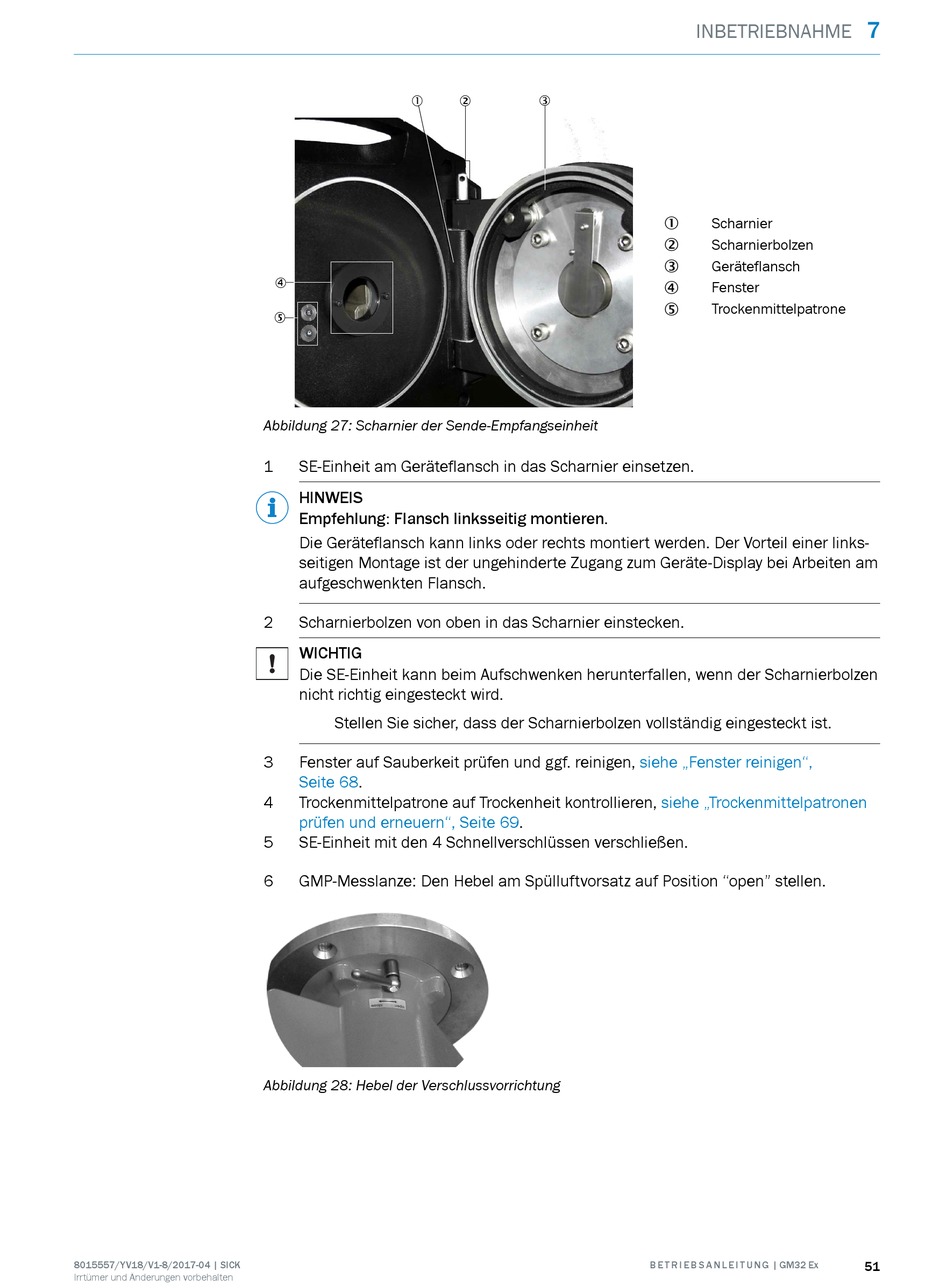

Abbildung 27: Scharnier der Sende-Empfangseinheit
1 SE-Einheit am Geräteflansch in das Scharnier einsetzen.
HINWEIS
Empfehlung: Flansch linksseitig montieren.
Die Geräteflansch kann links oder rechts montiert werden. Der Vorteil einer links‐
seitigen Montage ist der ungehinderte Zugang zum Geräte-Display bei Arbeiten am
aufgeschwenkten Flansch.
2 Scharnierbolzen von oben in das Scharnier einstecken.
WICHTIG
Die SE-Einheit kann beim Aufschwenken herunterfallen, wenn der Scharnierbolzen
nicht richtig eingesteckt wird.
Stellen Sie sicher, dass der Scharnierbolzen vollständig eingesteckt ist.
3 Fenster auf Sauberkeit prüfen und ggf. reinigen,
Seite 68.
4 Trockenmittelpatrone auf Trockenheit kontrollieren,
prüfen und erneuern", Seite
5 SE-Einheit mit den 4 Schnellverschlüssen verschließen.
6 GMP-Messlanze: Den Hebel am Spülluftvorsatz auf Position "open" stellen.
Abbildung 28: Hebel der Verschlussvorrichtung
2 3
siehe „Fenster reinigen",
69.
INBETRIEBNAHME
Scharnier
1
Scharnierbolzen
2
Geräteflansch
3
Fenster
4
Trockenmittelpatrone
5
siehe „Trockenmittelpatronen
