6.5 Druck-, Temperatur-, und Spülluftüberwachung anschließen
40 B E T R I E B S A N L E I T U N G | GM32 Ex
1 Kabel durch 2 M-Verschraubungen führen, siehe Bild unten.
2 M12-Ethernet-Stecker aufstecken und festschrauben, Siehe Bild unten.
3 Kabel in der Anschlusseinheit anschließen,
ten", Seite 43.
4 M4 Schrauben festschrauben.
5 Steckergehäuse überschieben und festschrauben.
2
1
3

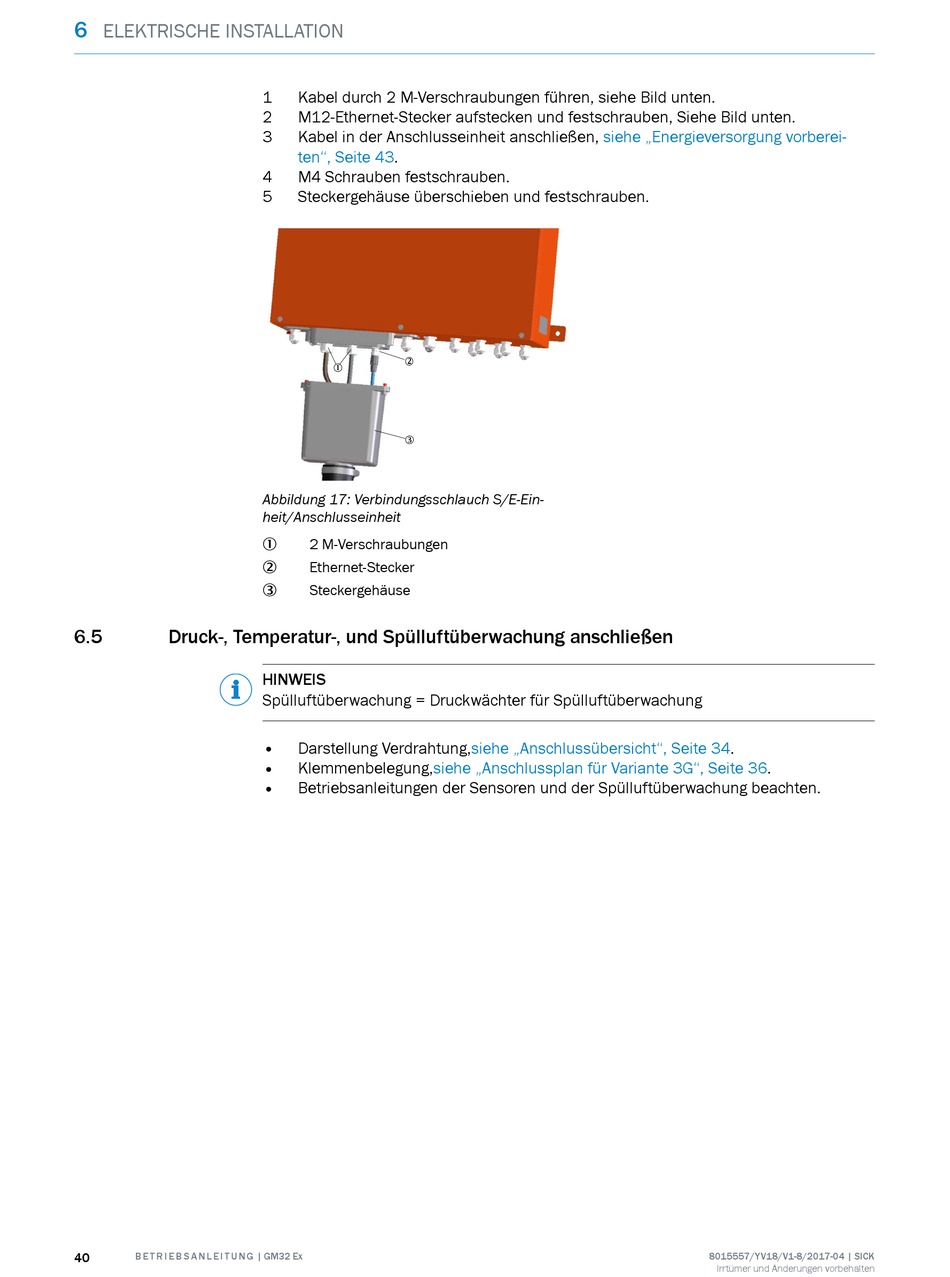

Abbildung 17: Verbindungsschlauch S/E-Ein‐
heit/Anschlusseinheit
2 M-Verschraubungen
1
Ethernet-Stecker
2
Steckergehäuse
3
HINWEIS
Spülluftüberwachung = Druckwächter für Spülluftüberwachung
•
Darstellung Verdrahtung,siehe „Anschlussübersicht", Seite
•
Klemmenbelegung,siehe „Anschlussplan für Variante 3G", Seite
•
Betriebsanleitungen der Sensoren und der Spülluftüberwachung beachten.
siehe „Energieversorgung vorberei‐
34.
36.
