9
INSTANDHALTUNG
72
B E T R I E B S A N L E I T U N G | GM32 Ex
Sendelampe erneuern
1
4
2
3
4
5

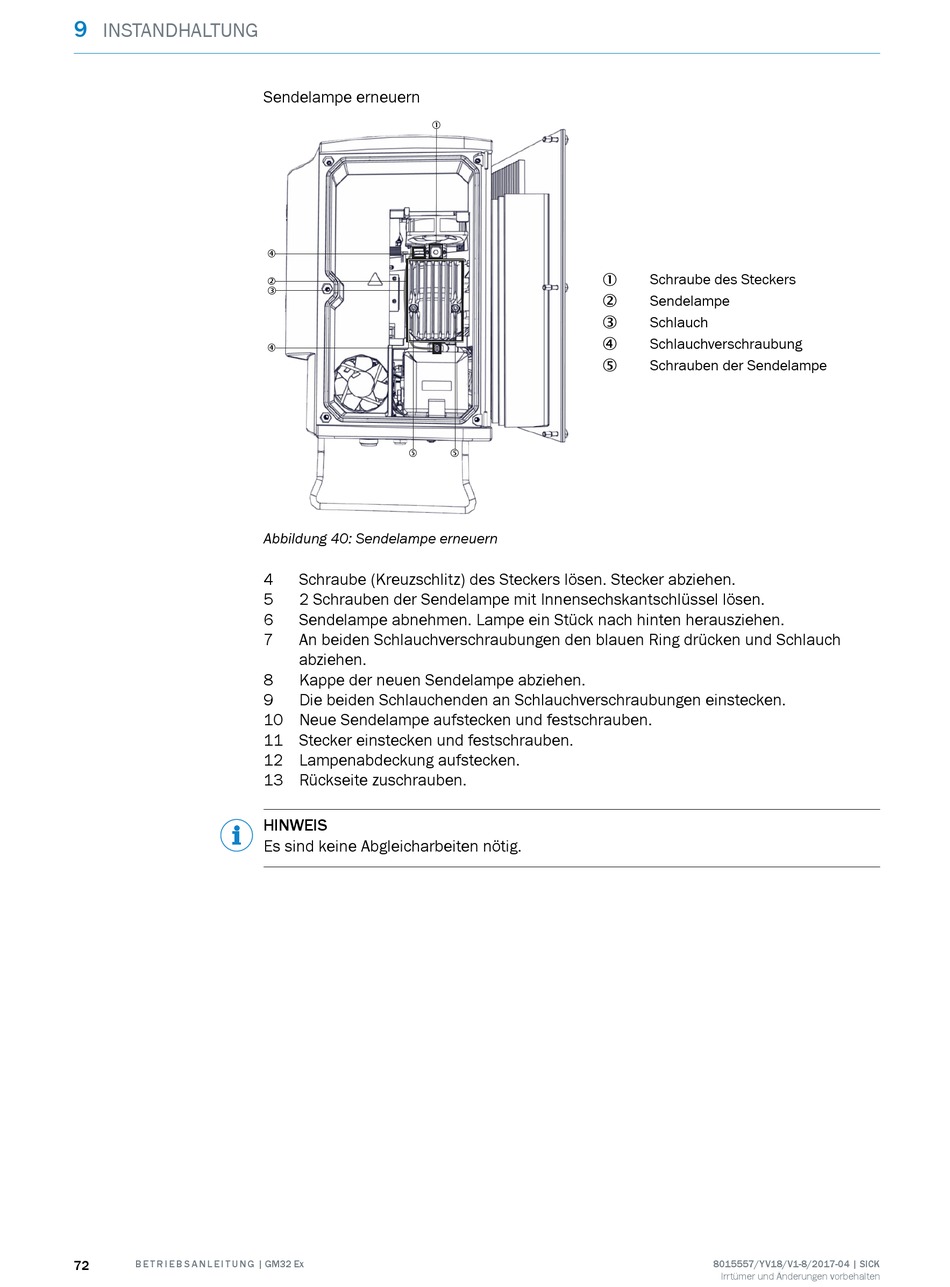

Abbildung 40: Sendelampe erneuern
4
Schraube (Kreuzschlitz) des Steckers lösen. Stecker abziehen.
5
2 Schrauben der Sendelampe mit Innensechskantschlüssel lösen.
6
Sendelampe abnehmen. Lampe ein Stück nach hinten herausziehen.
7
An beiden Schlauchverschraubungen den blauen Ring drücken und Schlauch
abziehen.
8
Kappe der neuen Sendelampe abziehen.
9
Die beiden Schlauchenden an Schlauchverschraubungen einstecken.
10 Neue Sendelampe aufstecken und festschrauben.
11 Stecker einstecken und festschrauben.
12 Lampenabdeckung aufstecken.
13 Rückseite zuschrauben.
HINWEIS
Es sind keine Abgleicharbeiten nötig.
1
2
3
4
5
5
Schraube des Steckers
Sendelampe
Schlauch
Schlauchverschraubung
Schrauben der Sendelampe
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
