6
ELEKTRISCHE INSTALLATION

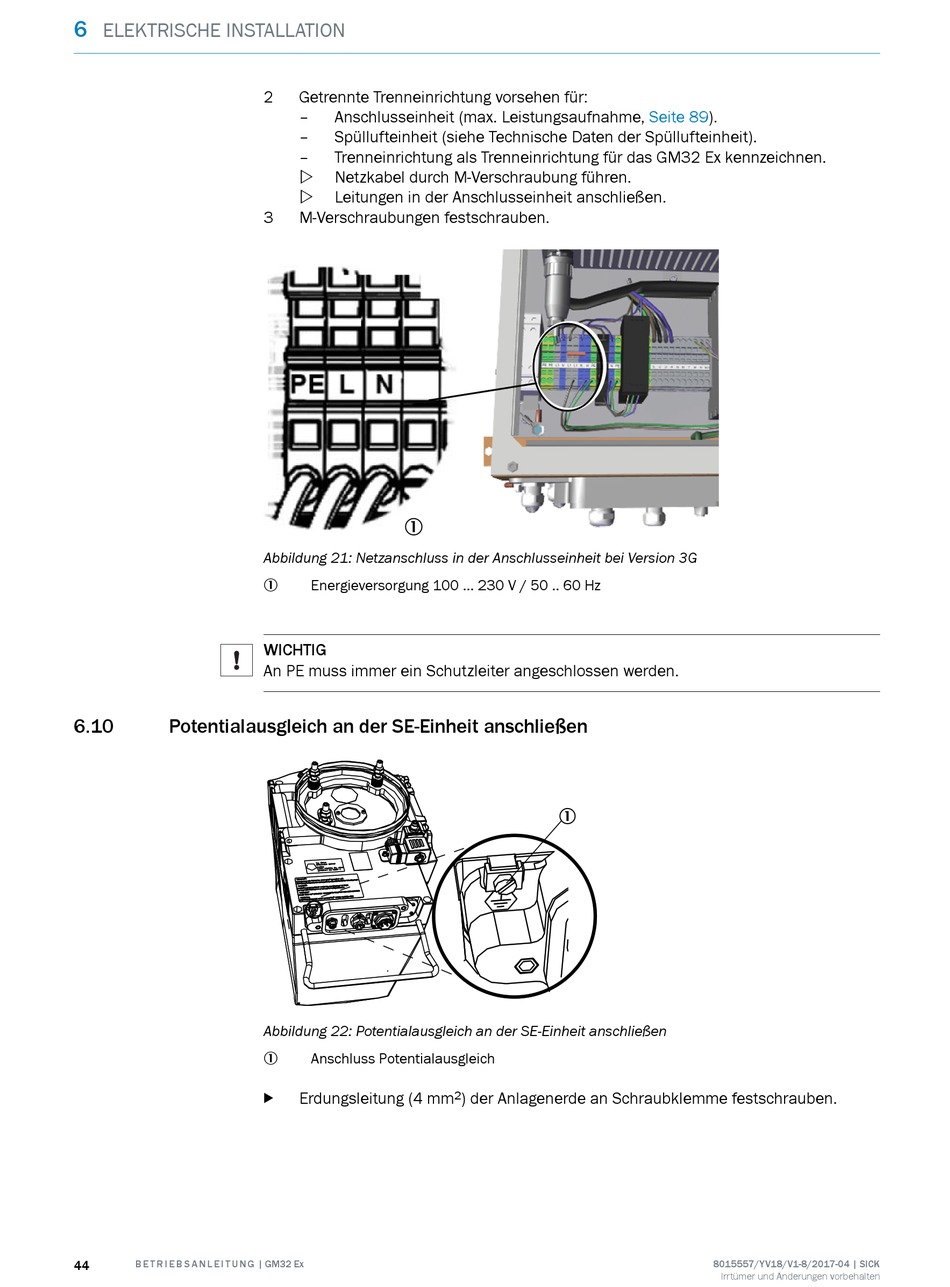

6.10 Potentialausgleich an der SE-Einheit anschließen
44 B E T R I E B S A N L E I T U N G | GM32 Ex
2 Getrennte Trenneinrichtung vorsehen für:
– Anschlusseinheit (max. Leistungsaufnahme,
– Spüllufteinheit (siehe Technische Daten der Spüllufteinheit).
– Trenneinrichtung als Trenneinrichtung für das GM32 Ex kennzeichnen.
w Netzkabel durch M-Verschraubung führen.
w Leitungen in der Anschlusseinheit anschließen.
3 M-Verschraubungen festschrauben.
1
Abbildung 21: Netzanschluss in der Anschlusseinheit bei Version 3G
Energieversorgung 100 ... 230 V / 50 .. 60 Hz
1
WICHTIG
An PE muss immer ein Schutzleiter angeschlossen werden.
Abbildung 22: Potentialausgleich an der SE-Einheit anschließen
Anschluss Potentialausgleich
1
Erdungsleitung (4 mm
b
1
) der Anlagenerde an Schraubklemme festschrauben.
2
Seite 89).
