12

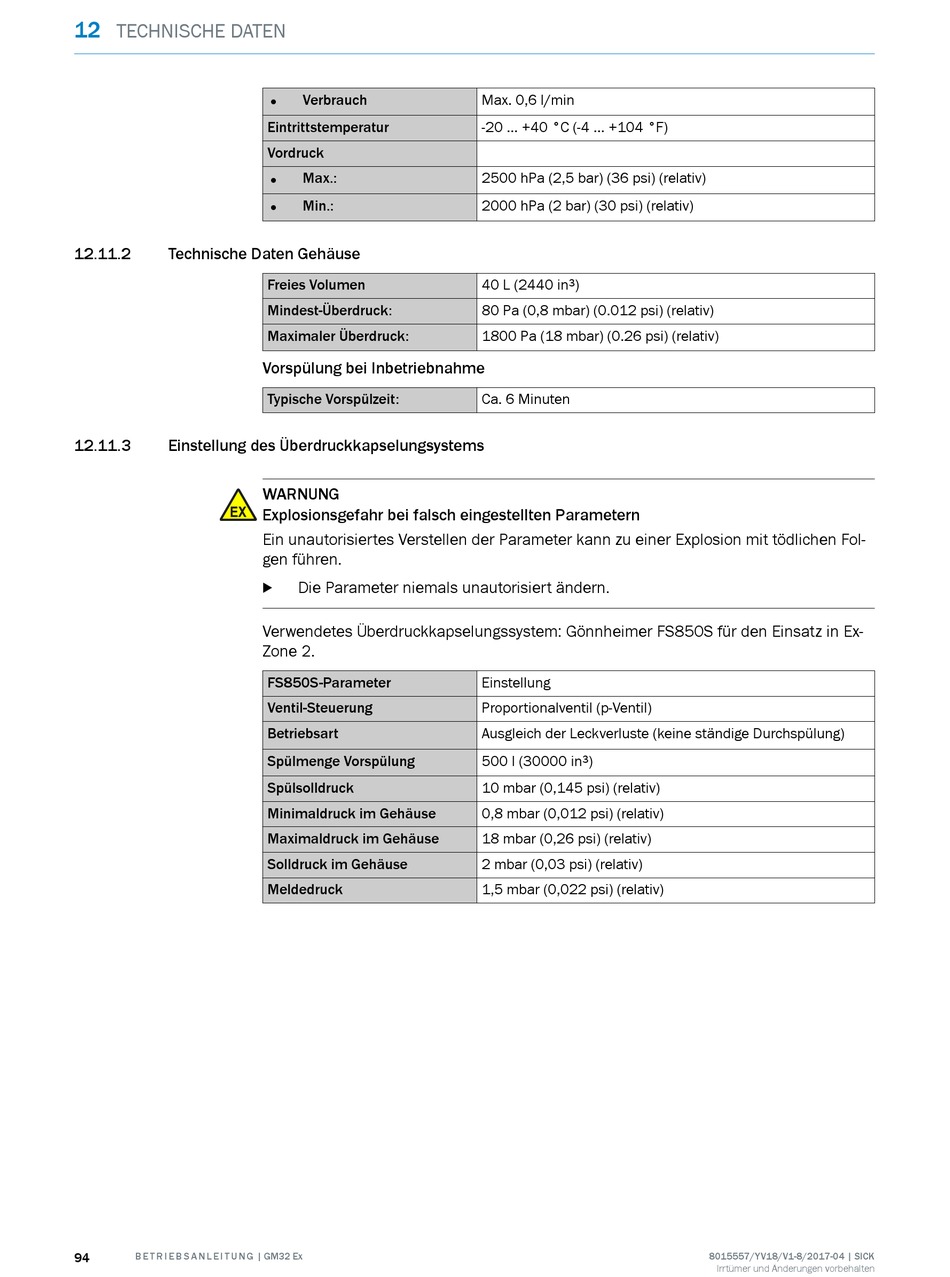

TECHNISCHE DATEN
12.11.2 Technische Daten Gehäuse
12.11.3 Einstellung des Überdruckkapselungsystems
94 B E T R I E B S A N L E I T U N G | GM32 Ex
• Verbrauch
Eintrittstemperatur
Vordruck
• Max.:
• Min.:
Freies Volumen
Mindest-Überdruck:
Maximaler Überdruck:
Vorspülung bei Inbetriebnahme
Typische Vorspülzeit:
WARNUNG
Explosionsgefahr bei falsch eingestellten Parametern
Ein unautorisiertes Verstellen der Parameter kann zu einer Explosion mit tödlichen Fol‐
gen führen.
Die Parameter niemals unautorisiert ändern.
b
Verwendetes Überdruckkapselungssystem: Gönnheimer FS850S für den Einsatz in Ex-
Zone 2.
FS850S-Parameter
Ventil-Steuerung
Betriebsart
Spülmenge Vorspülung
Spülsolldruck
Minimaldruck im Gehäuse
Maximaldruck im Gehäuse
Solldruck im Gehäuse
Meldedruck
Max. 0,6 l/min
-20 ... +40 °C (-4 ... +104 °F)
2500 hPa (2,5 bar) (36 psi) (relativ)
2000 hPa (2 bar) (30 psi) (relativ)
40 L (2440 in )
3
80 Pa (0,8 mbar) (0.012 psi) (relativ)
1800 Pa (18 mbar) (0.26 psi) (relativ)
Ca. 6 Minuten
Einstellung
Proportionalventil (p-Ventil)
Ausgleich der Leckverluste (keine ständige Durchspülung)
500 l (30000 in 3 )
10 mbar (0,145 psi) (relativ)
0,8 mbar (0,012 psi) (relativ)
18 mbar (0,26 psi) (relativ)
2 mbar (0,03 psi) (relativ)
1,5 mbar (0,022 psi) (relativ)
