5
MONTAGE
30 B E T R I E B S A N L E I T U N G | GM32 Ex
VORSICHT
Gefahr eines Geräteschadens wegen versehentlichen Abschaltens der Spannungsver‐
sorgung
Während sich das Messsystem am Gaskanal befindet, darf die Spülluftzufuhr nicht
abgeschaltet werden.
Bringen Sie auf allen Schaltgeräten, an denen die Spülluftversorgung abgeschaltet
b
werden kann, deutlich sichtbare Warnhinweise gegen versehentliches Ausschalten
an.
1
2
3
7
4
5
6

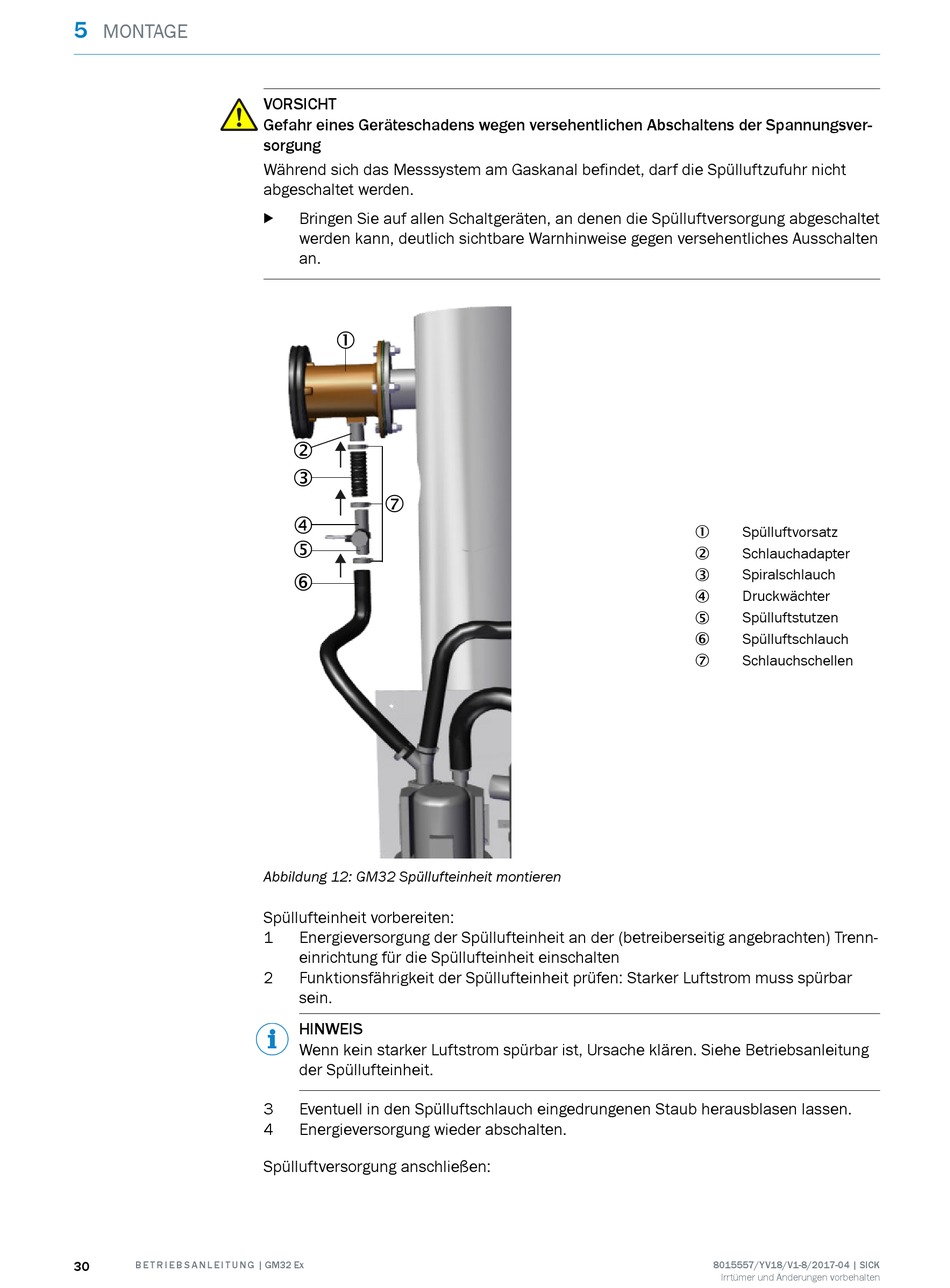

Abbildung 12: GM32 Spüllufteinheit montieren
Spüllufteinheit vorbereiten:
1 Energieversorgung der Spüllufteinheit an der (betreiberseitig angebrachten) Trenn‐
einrichtung für die Spüllufteinheit einschalten
2 Funktionsfährigkeit der Spüllufteinheit prüfen: Starker Luftstrom muss spürbar
sein.
HINWEIS
Wenn kein starker Luftstrom spürbar ist, Ursache klären. Siehe Betriebsanleitung
der Spüllufteinheit.
3 Eventuell in den Spülluftschlauch eingedrungenen Staub herausblasen lassen.
4 Energieversorgung wieder abschalten.
Spülluftversorgung anschließen:
Spülluftvorsatz
1
Schlauchadapter
2
Spiralschlauch
3
Druckwächter
4
Spülluftstutzen
5
Spülluftschlauch
6
Schlauchschellen
7
