5.4.2

Flansch mit Rohr montieren

8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr durch heiße, explosive oder giftige Rauchgase
Bei Montagearbeiten am Gaskanal können je nach Anlagebedingung heiße und/oder
gesundheitsschädliche Gase austreten.
Arbeiten am Gaskanal dürfen nur von Fachkräften ausgeführt werden, die auf‐
b
grund ihrer fachlichen Ausbildung und Kenntnisse sowie Kenntnisse der einschlä‐
gigen Bestimmungen die ihnen übertragenen Arbeiten beurteilen und Gefahren
erkennen können.
GEFAHR
Gefahr durch heiße, giftige und korrosive Rauchgase
Bei Montagearbeiten am Gaskanal können je nach Anlagebedingung heiße und/oder
gesundheitsschädliche Gase austreten.
Die Anlage bei Arbeiten am Gaskanal ausgeschalten
b
oder
der Betreiber legt anhand einer Gefährdungsbeurteilung die benötigten Sicher‐
b
heitsmaßahmen fest, die bei Arbeiten bei eingeschalteter Anlage beachtet werden
müssen.
VORSICHT
Geräteschaden durch fehlerhafte/fehlende Isolierung des Kanals bei heißem Messka‐
nal
Bei heißem Messkanal die Isolierung des Kanals und der Flansche so auslegen,
b
dass das Gerät vor hohen Temperaturen geschützt ist.
Flansch mit Rohr am Gaskanal montieren
1 Öffnungen am Gaskanal für Flansch mit Rohr ausschneiden.
2 Flansch mit Rohr einsetzen. Dabei muss beachtet werden:
Markierung "Top" muss, unabhängig vom Winkel des Gaskanals, senkrecht
°
nach oben zeigen
° Das Rohr muss mindestens 20 mm in den Gaskanal ragen
18

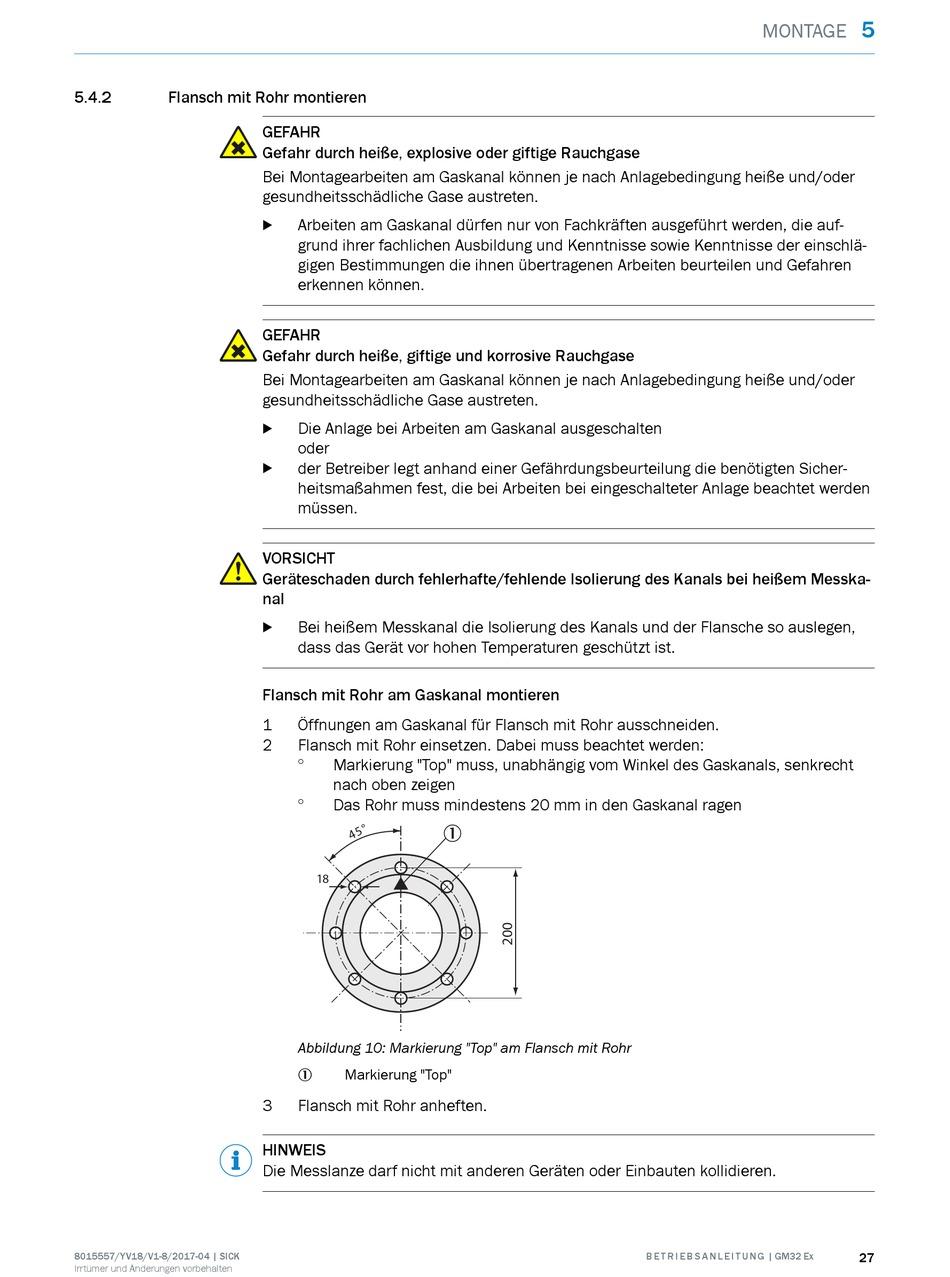

Abbildung 10: Markierung "Top" am Flansch mit Rohr
Markierung "Top"
1
3 Flansch mit Rohr anheften.
HINWEIS
Die Messlanze darf nicht mit anderen Geräten oder Einbauten kollidieren.
1
