Sendelampe erneuern
70
B E T R I E B S A N L E I T U N G | GM32 Ex
VORSICHT
Das Sende-/Empfangsgehäuse darf nur in trockener, sauberer Umgebung geöffnet wer‐
den.
1

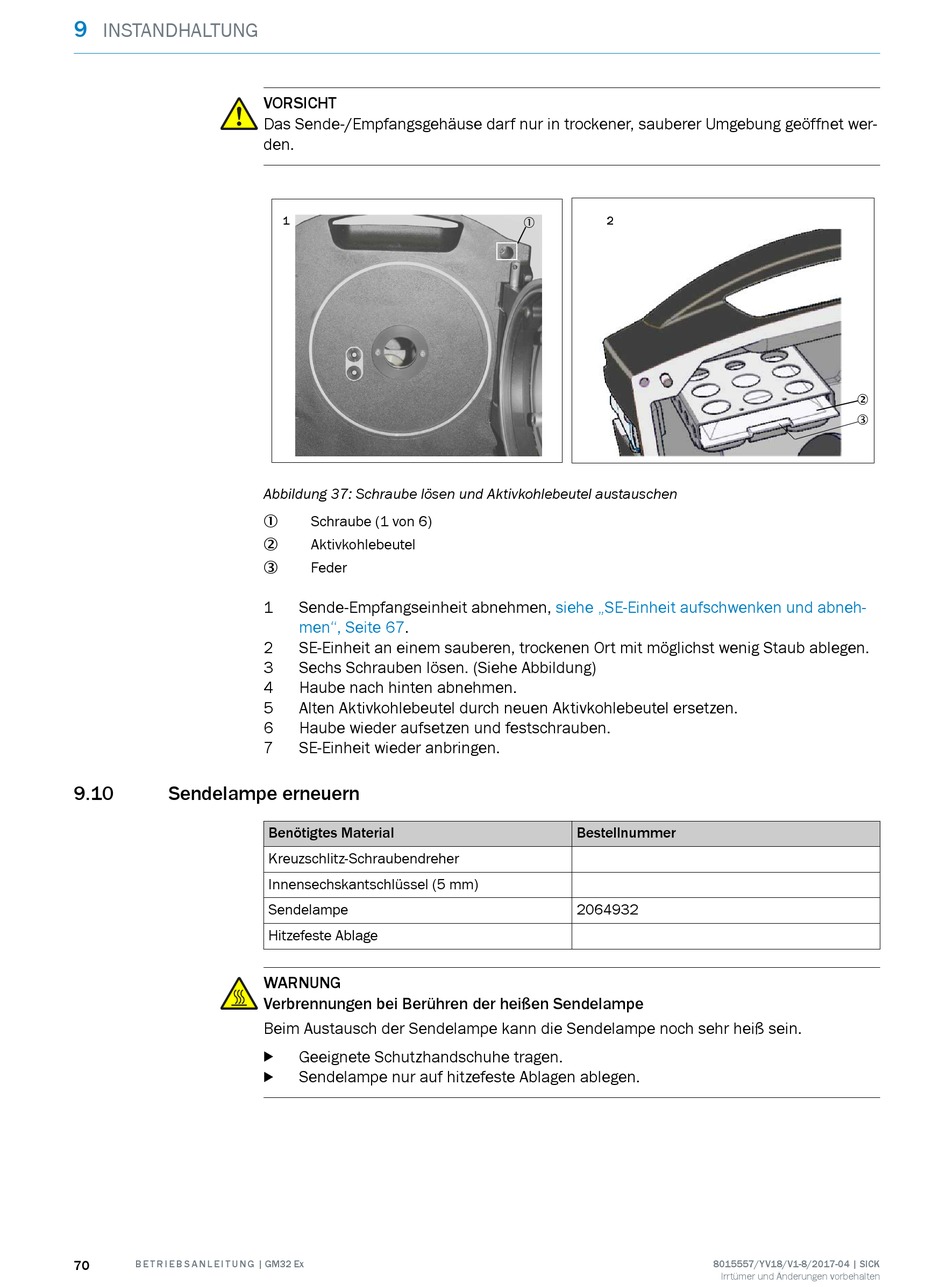

Abbildung 37: Schraube lösen und Aktivkohlebeutel austauschen
Schraube (1 von 6)
1
Aktivkohlebeutel
2
Feder
3
1
Sende-Empfangseinheit abnehmen,
men", Seite
67.
2
SE-Einheit an einem sauberen, trockenen Ort mit möglichst wenig Staub ablegen.
3
Sechs Schrauben lösen. (Siehe Abbildung)
4
Haube nach hinten abnehmen.
5
Alten Aktivkohlebeutel durch neuen Aktivkohlebeutel ersetzen.
6
Haube wieder aufsetzen und festschrauben.
7
SE-Einheit wieder anbringen.
Benötigtes Material
Kreuzschlitz-Schraubendreher
Innensechskantschlüssel (5 mm)
Sendelampe
Hitzefeste Ablage
WARNUNG
Verbrennungen bei Berühren der heißen Sendelampe
Beim Austausch der Sendelampe kann die Sendelampe noch sehr heiß sein.
Geeignete Schutzhandschuhe tragen.
b
Sendelampe nur auf hitzefeste Ablagen ablegen.
b
2
1
siehe „SE-Einheit aufschwenken und abneh‐
Bestellnummer
2064932
2
3
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
