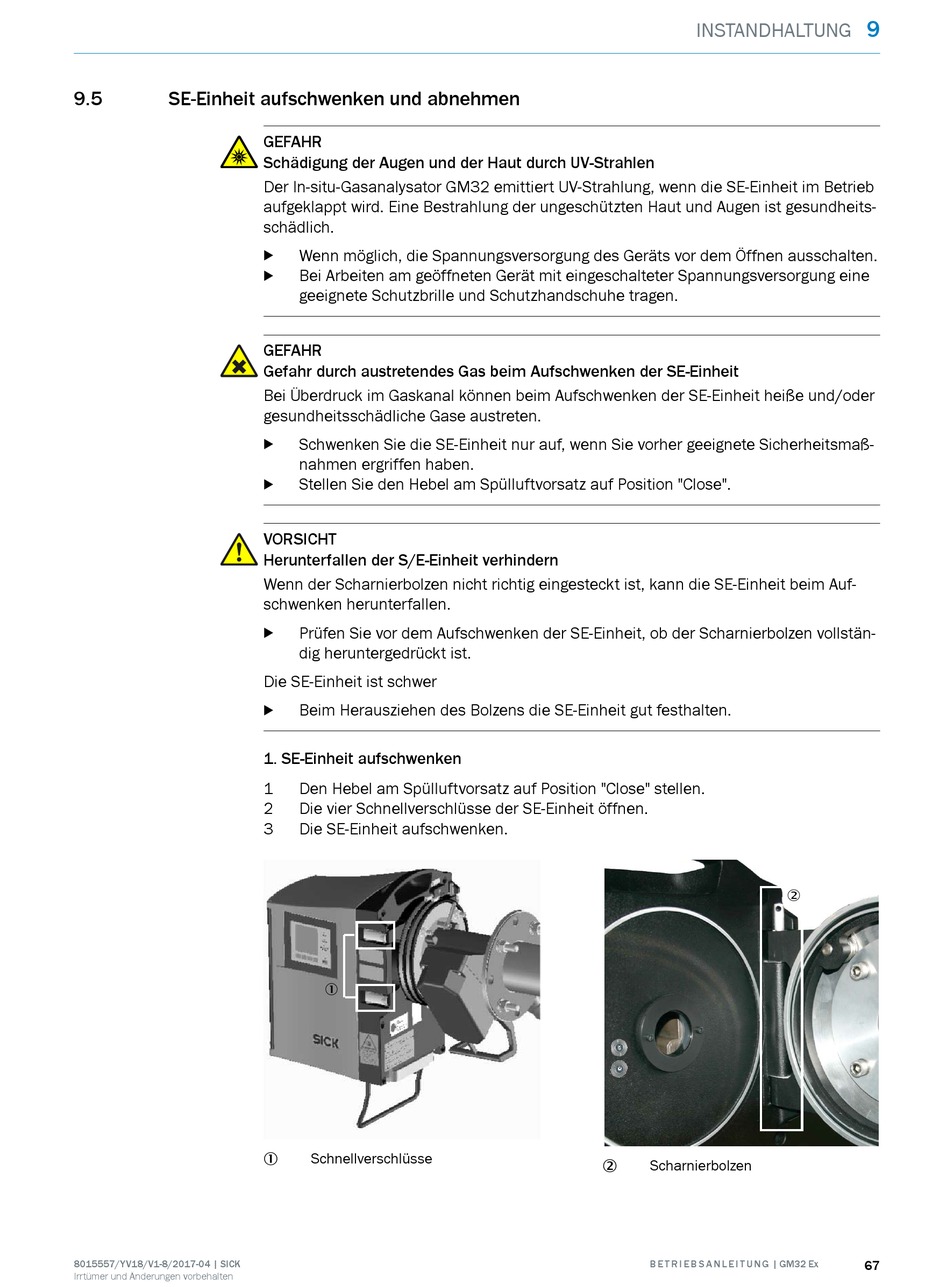

9.5
SE-Einheit aufschwenken und abnehmen
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Schädigung der Augen und der Haut durch UV-Strahlen
Der In-situ-Gasanalysator GM32 emittiert UV-Strahlung, wenn die SE-Einheit im Betrieb
aufgeklappt wird. Eine Bestrahlung der ungeschützten Haut und Augen ist gesundheits‐
schädlich.
Wenn möglich, die Spannungsversorgung des Geräts vor dem Öffnen ausschalten.
b
Bei Arbeiten am geöffneten Gerät mit eingeschalteter Spannungsversorgung eine
b
geeignete Schutzbrille und Schutzhandschuhe tragen.
GEFAHR
Gefahr durch austretendes Gas beim Aufschwenken der SE-Einheit
Bei Überdruck im Gaskanal können beim Aufschwenken der SE-Einheit heiße und/oder
gesundheitsschädliche Gase austreten.
Schwenken Sie die SE-Einheit nur auf, wenn Sie vorher geeignete Sicherheitsmaß‐
b
nahmen ergriffen haben.
Stellen Sie den Hebel am Spülluftvorsatz auf Position "Close".
b
VORSICHT
Herunterfallen der S/E-Einheit verhindern
Wenn der Scharnierbolzen nicht richtig eingesteckt ist, kann die SE-Einheit beim Auf‐
schwenken herunterfallen.
Prüfen Sie vor dem Aufschwenken der SE-Einheit, ob der Scharnierbolzen vollstän‐
b
dig heruntergedrückt ist.
Die SE-Einheit ist schwer
Beim Herausziehen des Bolzens die SE-Einheit gut festhalten.
b
1. SE-Einheit aufschwenken
1
Den Hebel am Spülluftvorsatz auf Position "Close" stellen.
2
Die vier Schnellverschlüsse der SE-Einheit öffnen.
3
Die SE-Einheit aufschwenken.
1
Schnellverschlüsse
1
INSTANDHALTUNG
Scharnierbolzen
2
B E T R I E B S A N L E I T U N G | GM32 Ex
9
2
67
