8.2.1

LEDs

8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
Measuring
Alignment
V1: 410
V2: 379
V3: 389
V4: 417
X: -0.011
Y: 0.024
/Menü/Align
Back

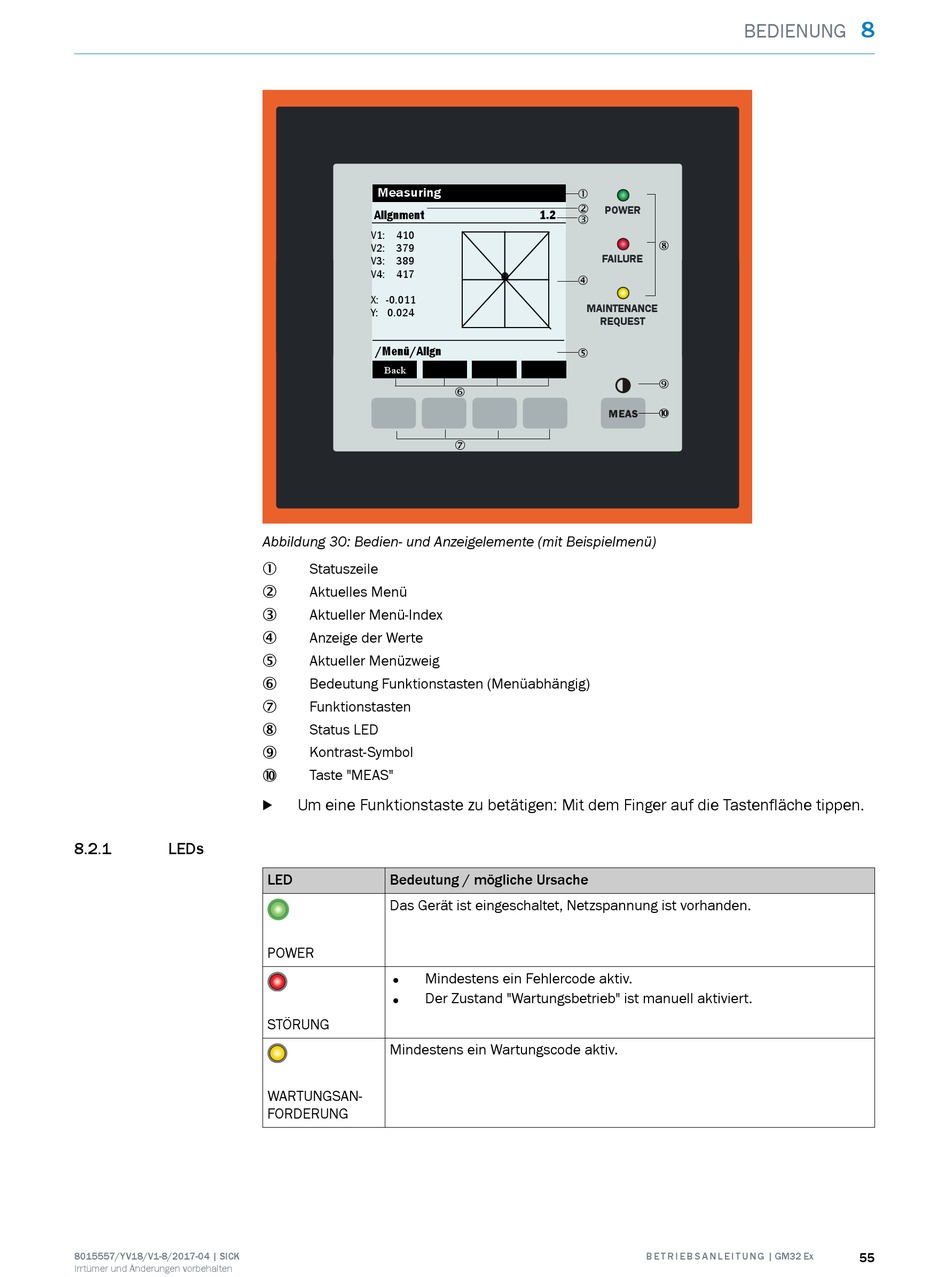

Abbildung 30: Bedien- und Anzeigelemente (mit Beispielmenü)
Statuszeile
1
Aktuelles Menü
2
Aktueller Menü-Index
3
Anzeige der Werte
4
Aktueller Menüzweig
5
Bedeutung Funktionstasten (Menüabhängig)
6
Funktionstasten
7
Status LED
8
Kontrast-Symbol
9
Taste "MEAS"
ß
Um eine Funktionstaste zu betätigen: Mit dem Finger auf die Tastenfläche tippen.
b
LED Bedeutung / mögliche Ursache
Das Gerät ist eingeschaltet, Netzspannung ist vorhanden.
POWER
• Mindestens ein Fehlercode aktiv.
• Der Zustand "Wartungsbetrieb" ist manuell aktiviert.
STÖRUNG
Mindestens ein Wartungscode aktiv.
WARTUNGSAN‐
FORDERUNG
1
2 POWER
1.2
3
FAILURE
4
MAINTENANCE
REQUEST
5
6
7
BEDIENUNG
8
9
ß
