Explosionsschutz; Zonentrennung Gm32 Ex Atex 3G - SICK GM32 Ex Betriebsanleitung

3
PRODUKTBESCHREIBUNG
3.8.2

Explosionsschutz

3.8.2.1

Zonentrennung GM32 EX ATEX 3G

â
6
Ex eb
mb [ib]

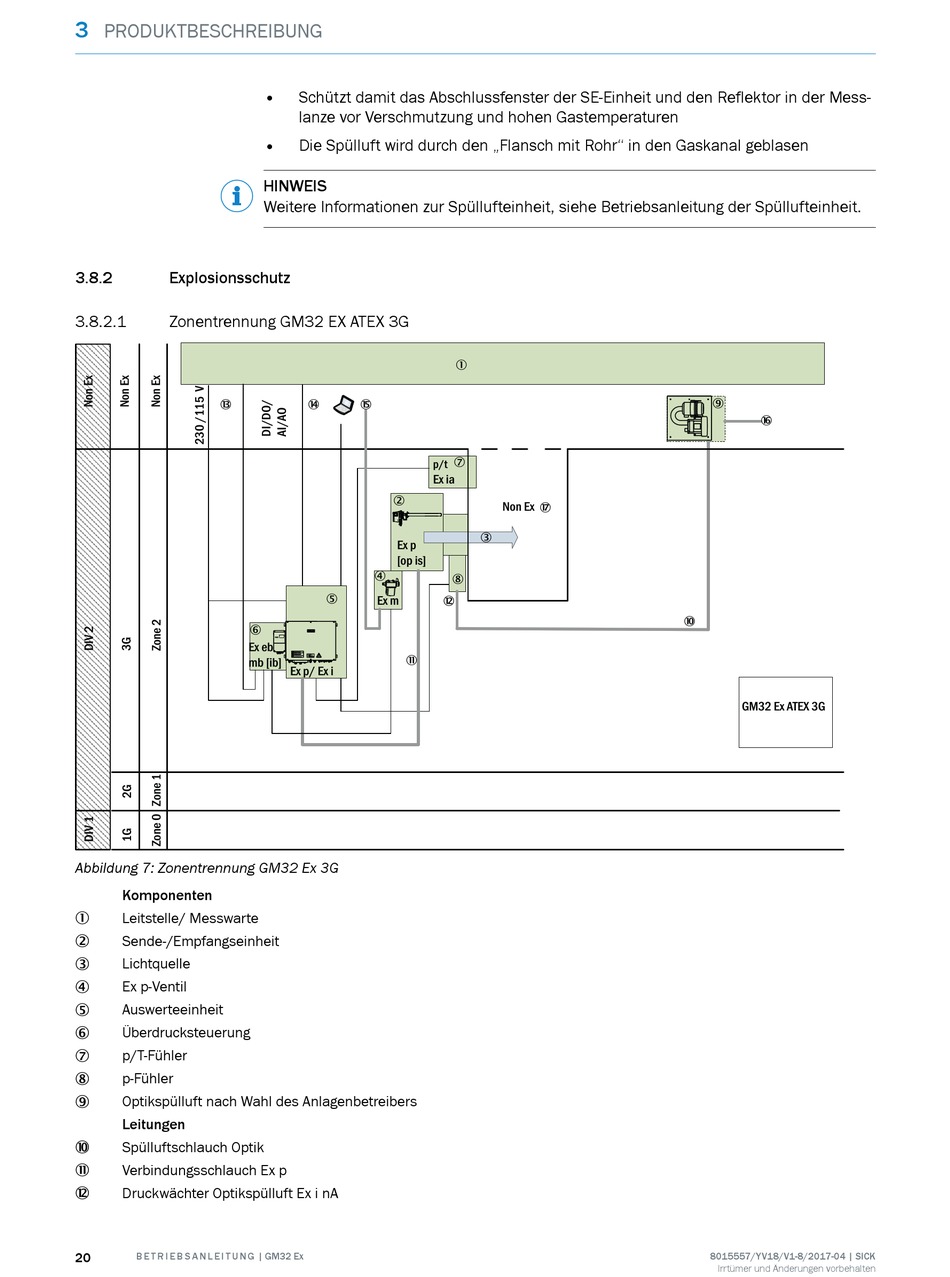

Abbildung 7: Zonentrennung GM32 Ex 3G
Komponenten
Leitstelle/ Messwarte
1
Sende-/Empfangseinheit
2
Lichtquelle
3
Ex p-Ventil
4
Auswerteeinheit
5
Überdrucksteuerung
6
p/T-Fühler
7
p-Fühler
8
Optikspülluft nach Wahl des Anlagenbetreibers
9
Leitungen
Spülluftschlauch Optik
ß
Verbindungsschlauch Ex p
à
Druckwächter Optikspülluft Ex i nA
á
20 B E T R I E B S A N L E I T U N G | GM32 Ex
• Schützt damit das Abschlussfenster der SE-Einheit und den Reflektor in der Mess‐
lanze vor Verschmutzung und hohen Gastemperaturen
•
Die Spülluft wird durch den „Flansch mit Rohr" in den Gaskanal geblasen
HINWEIS
Weitere Informationen zur Spüllufteinheit, siehe Betriebsanleitung der Spüllufteinheit.
ã ä
p/t
Ex ia
2
Ex p
[op is]
4
5
Ex m
à
Ex p/ Ex i
1
7
Non Ex æ
3
8
á
9
å
ß
GM32 Ex ATEX 3G
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
