6.6
Potentialausgleich an der Messlanze anschließen
6.7
Ex-Überdrucksteuerung FS850S anschließen
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
1

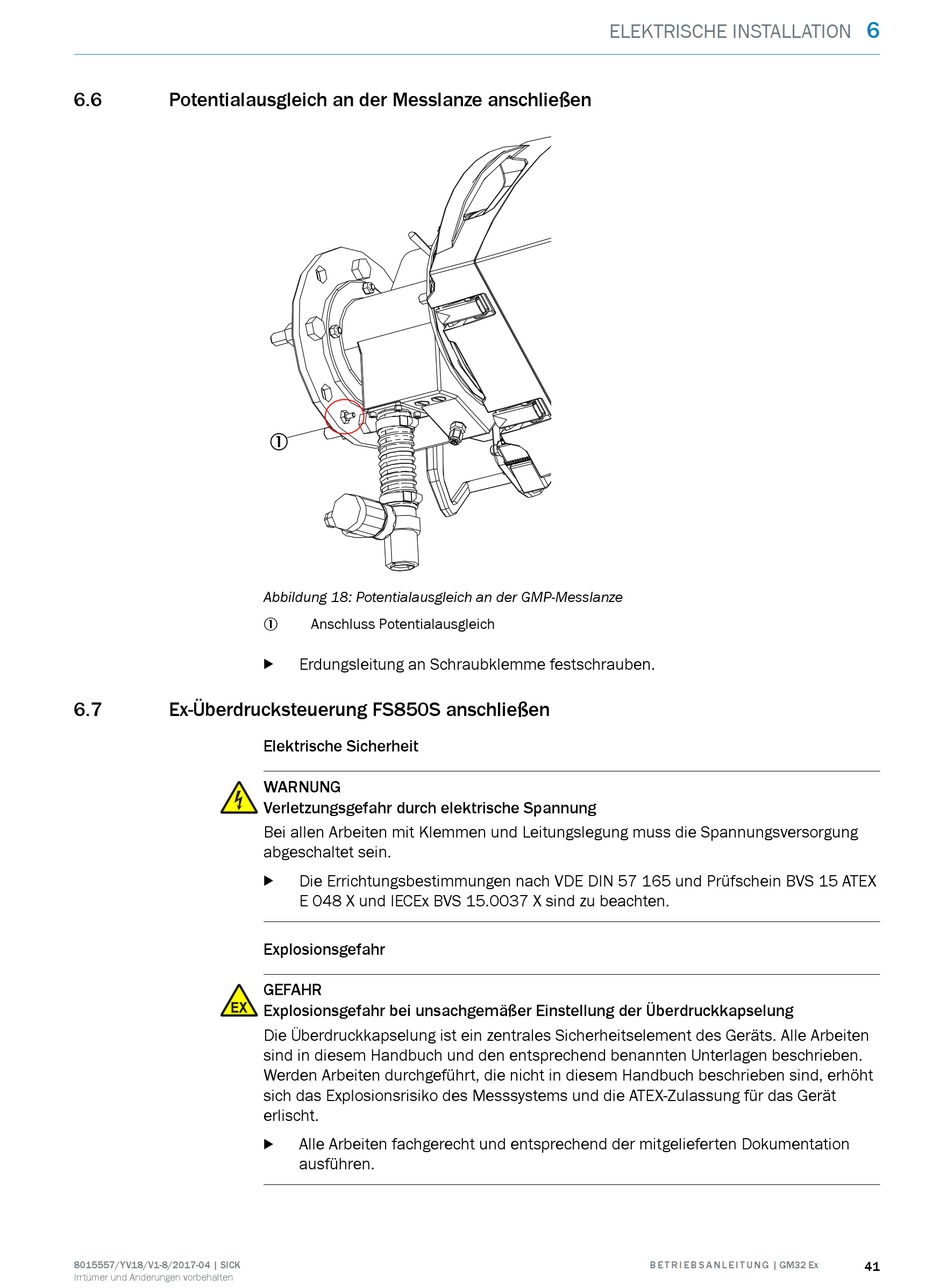

Abbildung 18: Potentialausgleich an der GMP-Messlanze
Anschluss Potentialausgleich
1
Erdungsleitung an Schraubklemme festschrauben.
b
Elektrische Sicherheit
WARNUNG
Verletzungsgefahr durch elektrische Spannung
Bei allen Arbeiten mit Klemmen und Leitungslegung muss die Spannungsversorgung
abgeschaltet sein.
Die Errichtungsbestimmungen nach VDE DIN 57 165 und Prüfschein BVS 15 ATEX
b
E 048 X und IECEx BVS 15.0037 X sind zu beachten.
Explosionsgefahr
GEFAHR
Explosionsgefahr bei unsachgemäßer Einstellung der Überdruckkapselung
Die Überdruckkapselung ist ein zentrales Sicherheitselement des Geräts. Alle Arbeiten
sind in diesem Handbuch und den entsprechend benannten Unterlagen beschrieben.
Werden Arbeiten durchgeführt, die nicht in diesem Handbuch beschrieben sind, erhöht
sich das Explosionsrisiko des Messsystems und die ATEX-Zulassung für das Gerät
erlischt.
Alle Arbeiten fachgerecht und entsprechend der mitgelieferten Dokumentation
b
ausführen.
ELEKTRISCHE INSTALLATION
B E T R I E B S A N L E I T U N G | GM32 Ex
6
41
