6.8
SE-Einheit elektrisch anschließen
6.9
Energieversorgung vorbereiten
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
HINWEIS
Weitere Informationen zum Überdruckkapselungssystem,
druckkapselungsystems", Seite 94
WICHTIG
Der Verbindungsschlauch zwischen SE-Einheit und Anschlusskasten ist Bestandteil der
Überdruckkapselung. Er steht unter Überdruck.
Den Verbindungsschlauch vor möglichen Beschädigungen schützen.
b

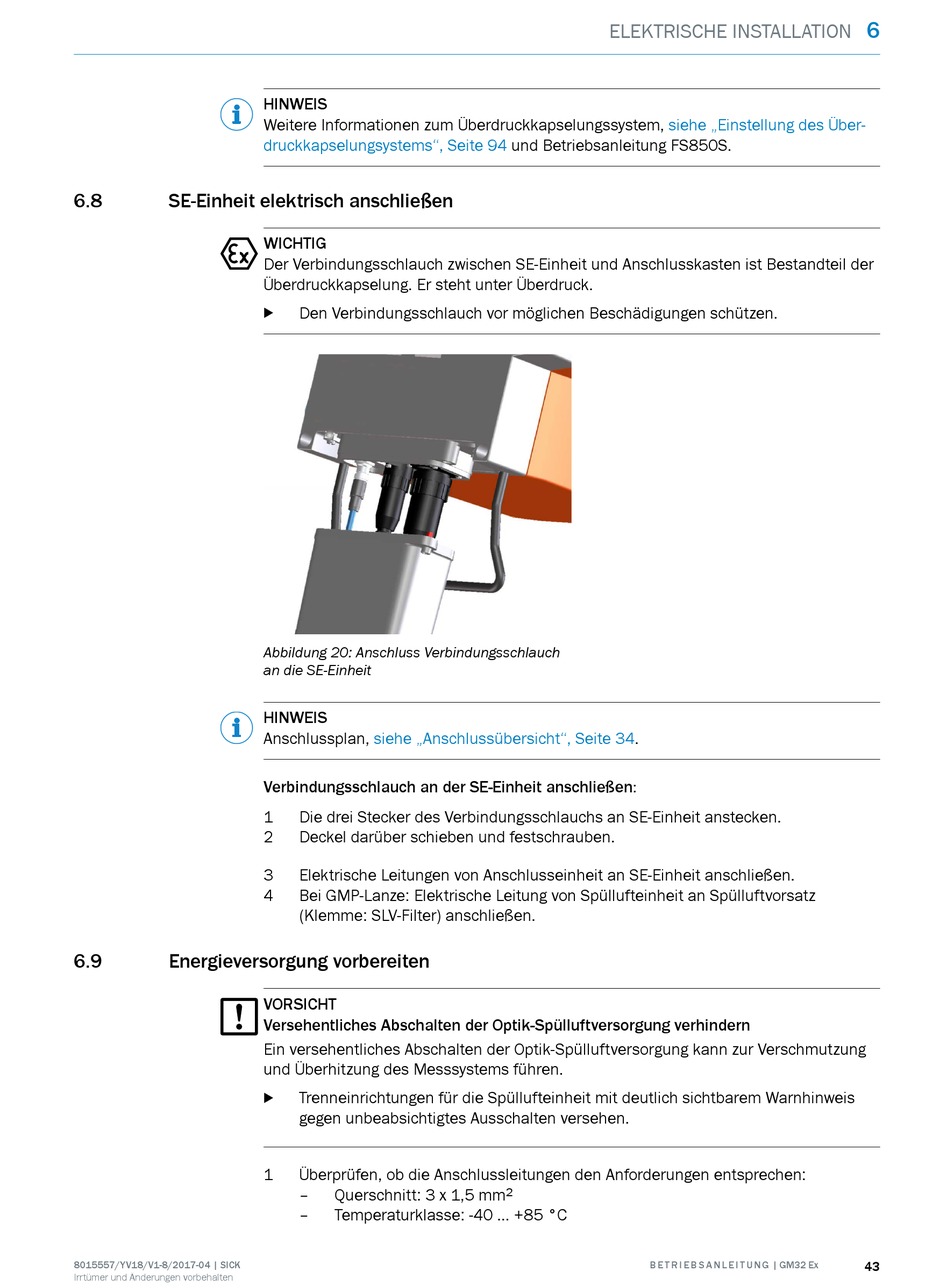

Abbildung 20: Anschluss Verbindungsschlauch
an die SE-Einheit
HINWEIS
Anschlussplan,
siehe „Anschlussübersicht", Seite
Verbindungsschlauch an der SE-Einheit anschließen:
1
Die drei Stecker des Verbindungsschlauchs an SE-Einheit anstecken.
2
Deckel darüber schieben und festschrauben.
3
Elektrische Leitungen von Anschlusseinheit an SE-Einheit anschließen.
4
Bei GMP-Lanze: Elektrische Leitung von Spüllufteinheit an Spülluftvorsatz
(Klemme: SLV-Filter) anschließen.
VORSICHT
Versehentliches Abschalten der Optik-Spülluftversorgung verhindern
Ein versehentliches Abschalten der Optik-Spülluftversorgung kann zur Verschmutzung
und Überhitzung des Messsystems führen.
Trenneinrichtungen für die Spüllufteinheit mit deutlich sichtbarem Warnhinweis
b
gegen unbeabsichtigtes Ausschalten versehen.
1
Überprüfen, ob die Anschlussleitungen den Anforderungen entsprechen:
–
Querschnitt: 3 x 1,5 mm
–
Temperaturklasse: -40 ... +85 °C
ELEKTRISCHE INSTALLATION
siehe „Einstellung des Über‐
und Betriebsanleitung FS850S.
34.
2
B E T R I E B S A N L E I T U N G | GM32 Ex
6
43
