7
INBETRIEBNAHME
7.6
Messlanze in Strömungsrichtung ausrichten
7.7
Zündschutzgas an der SE-Einheit anschließen
48
B E T R I E B S A N L E I T U N G | GM32 Ex
WICHTIG
Die Richtung der Zentrierscheibe beachten: Die konvexe Seite muss in die Nut am
Spülluftvorsatz passen.
5
Die selbstsichernden Muttern mit einem Gabelschlüssel (19 mm) so anziehen,
dass die Tellerfedern leicht zusammengepresst werden und ein gleichmäßiger
Spalt von ca. 4 mm verbleibt.
6
Den Dichtungsring über dem Spalt anbringen.
7
Die zwei Schlauchschellen über den Dichtungsring streifen und festziehen.
Strömungsrichtung ab Werk ausgerichtet
HINWEIS
Wenn die Richtung der Gasströmung bereits bei der Projektierung bekannt ist, ist der
Einbauwinkel der Messlanze bei Lieferung entsprechend voreingestellt.
Die Einstellung ist durch einen Aufkleber gekennzeichnet.
1

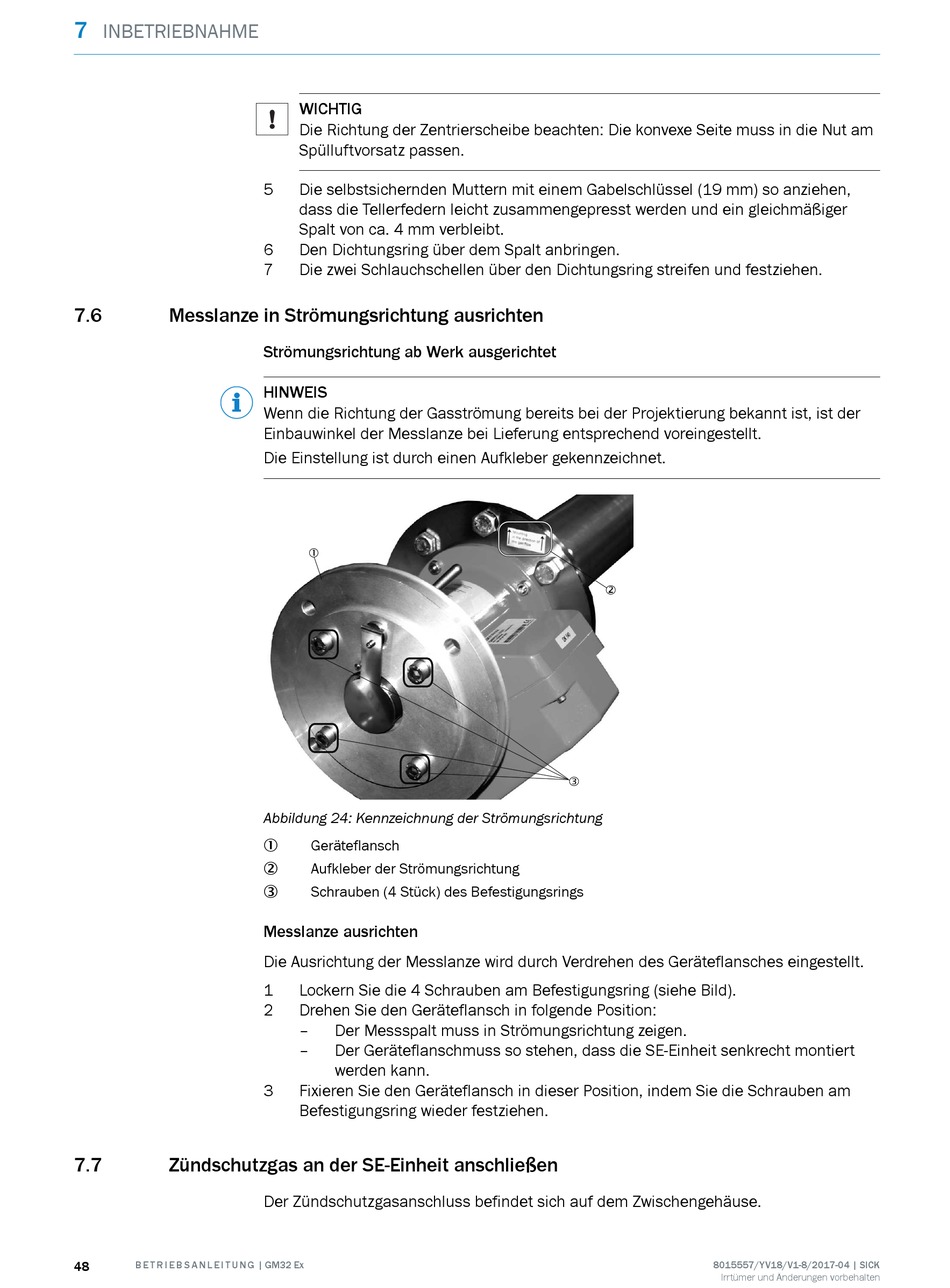

Abbildung 24: Kennzeichnung der Strömungsrichtung
Geräteflansch
1
Aufkleber der Strömungsrichtung
2
Schrauben (4 Stück) des Befestigungsrings
3
Messlanze ausrichten
Die Ausrichtung der Messlanze wird durch Verdrehen des Geräteflansches eingestellt.
1
Lockern Sie die 4 Schrauben am Befestigungsring (siehe Bild).
2
Drehen Sie den Geräteflansch in folgende Position:
–
Der Messspalt muss in Strömungsrichtung zeigen.
–
Der Geräteflanschmuss so stehen, dass die SE-Einheit senkrecht montiert
werden kann.
3
Fixieren Sie den Geräteflansch in dieser Position, indem Sie die Schrauben am
Befestigungsring wieder festziehen.
Der Zündschutzgasanschluss befindet sich auf dem Zwischengehäuse.
2
3
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
