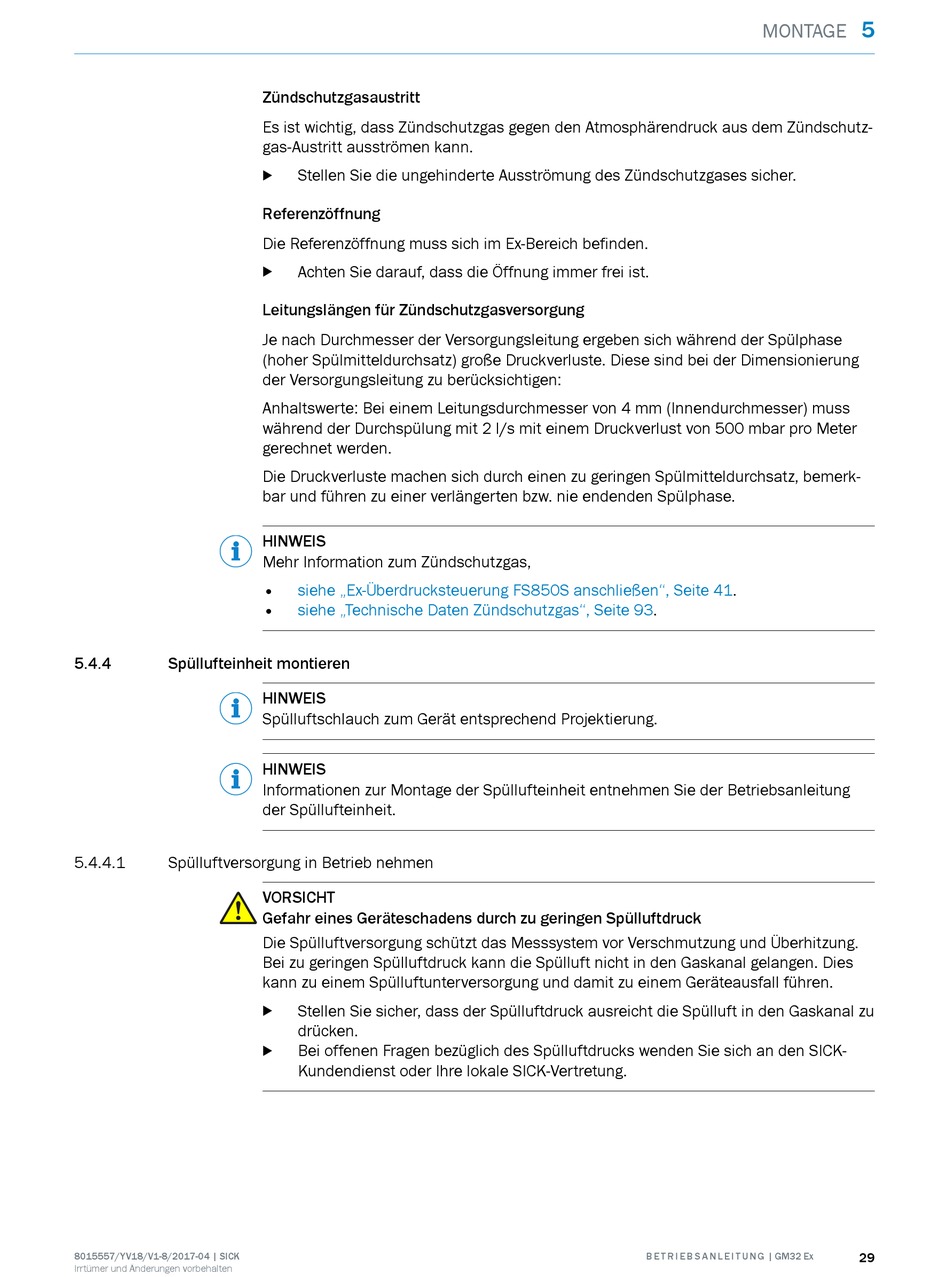

5.4.4
Spüllufteinheit montieren
5.4.4.1
Spülluftversorgung in Betrieb nehmen
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
Zündschutzgasaustritt
Es ist wichtig, dass Zündschutzgas gegen den Atmosphärendruck aus dem Zündschutz‐
gas-Austritt ausströmen kann.
Stellen Sie die ungehinderte Ausströmung des Zündschutzgases sicher.
b
Referenzöffnung
Die Referenzöffnung muss sich im Ex-Bereich befinden.
Achten Sie darauf, dass die Öffnung immer frei ist.
b
Leitungslängen für Zündschutzgasversorgung
Je nach Durchmesser der Versorgungsleitung ergeben sich während der Spülphase
(hoher Spülmitteldurchsatz) große Druckverluste. Diese sind bei der Dimensionierung
der Versorgungsleitung zu berücksichtigen:
Anhaltswerte: Bei einem Leitungsdurchmesser von 4 mm (Innendurchmesser) muss
während der Durchspülung mit 2 l/s mit einem Druckverlust von 500 mbar pro Meter
gerechnet werden.
Die Druckverluste machen sich durch einen zu geringen Spülmitteldurchsatz, bemerk‐
bar und führen zu einer verlängerten bzw. nie endenden Spülphase.
HINWEIS
Mehr Information zum Zündschutzgas,
•
siehe „Ex-Überdrucksteuerung FS850S anschließen", Seite
•
siehe „Technische Daten Zündschutzgas", Seite
HINWEIS
Spülluftschlauch zum Gerät entsprechend Projektierung.
HINWEIS
Informationen zur Montage der Spüllufteinheit entnehmen Sie der Betriebsanleitung
der Spüllufteinheit.
VORSICHT
Gefahr eines Geräteschadens durch zu geringen Spülluftdruck
Die Spülluftversorgung schützt das Messsystem vor Verschmutzung und Überhitzung.
Bei zu geringen Spülluftdruck kann die Spülluft nicht in den Gaskanal gelangen. Dies
kann zu einem Spülluftunterversorgung und damit zu einem Geräteausfall führen.
Stellen Sie sicher, dass der Spülluftdruck ausreicht die Spülluft in den Gaskanal zu
b
drücken.
Bei offenen Fragen bezüglich des Spülluftdrucks wenden Sie sich an den SICK-
b
Kundendienst oder Ihre lokale SICK-Vertretung.
MONTAGE
41.
93.
B E T R I E B S A N L E I T U N G | GM32 Ex
5
29
