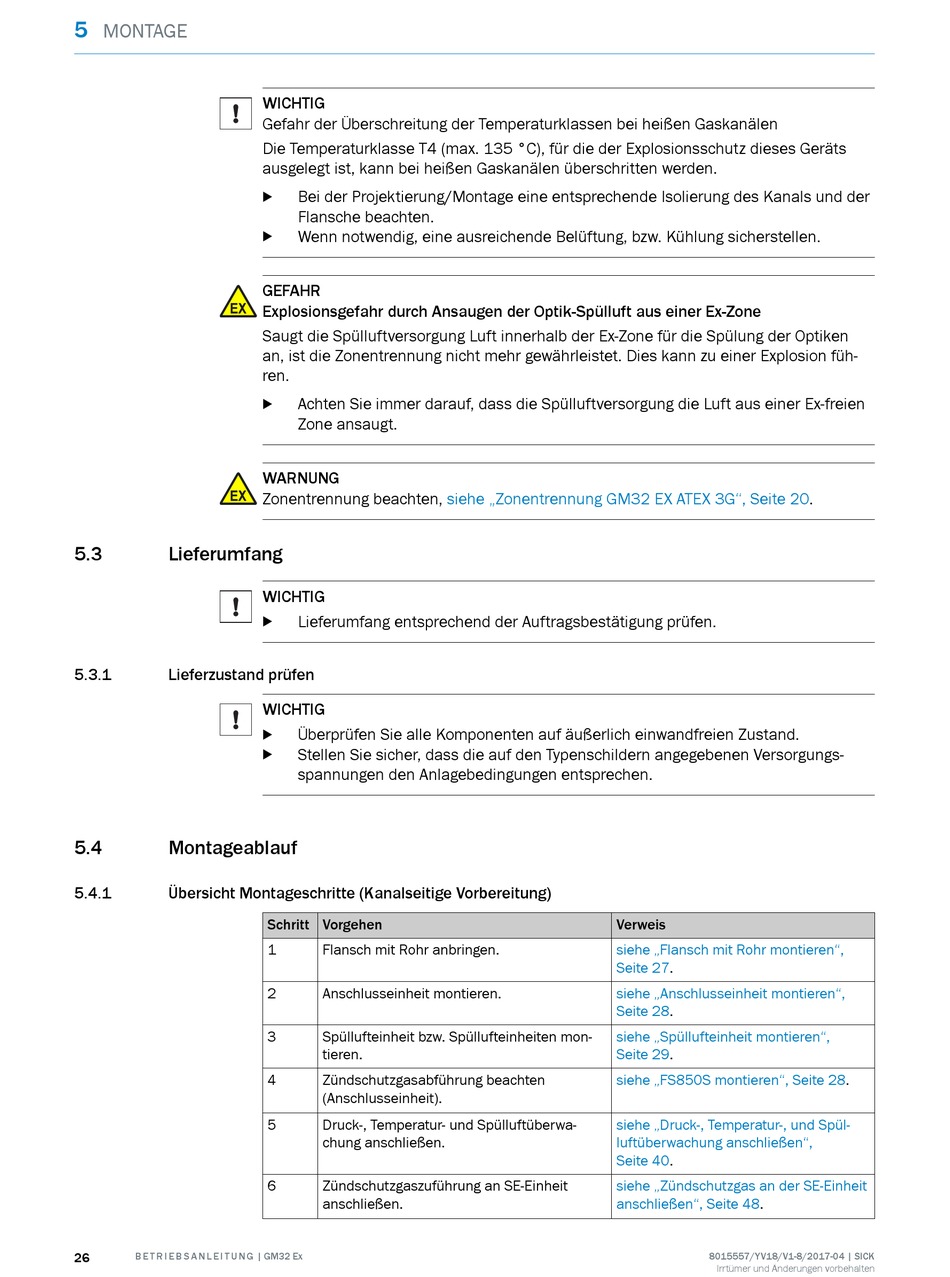

MONTAGE
5.3
Lieferumfang
5.3.1
Lieferzustand prüfen
5.4
Montageablauf
5.4.1
Übersicht Montageschritte (Kanalseitige Vorbereitung)
26
B E T R I E B S A N L E I T U N G | GM32 Ex
WICHTIG
Gefahr der Überschreitung der Temperaturklassen bei heißen Gaskanälen
Die Temperaturklasse T4 (max. 135 °C), für die der Explosionsschutz dieses Geräts
ausgelegt ist, kann bei heißen Gaskanälen überschritten werden.
Bei der Projektierung/Montage eine entsprechende Isolierung des Kanals und der
b
Flansche beachten.
Wenn notwendig, eine ausreichende Belüftung, bzw. Kühlung sicherstellen.
b
GEFAHR
Explosionsgefahr durch Ansaugen der Optik-Spülluft aus einer Ex-Zone
Saugt die Spülluftversorgung Luft innerhalb der Ex-Zone für die Spülung der Optiken
an, ist die Zonentrennung nicht mehr gewährleistet. Dies kann zu einer Explosion füh‐
ren.
Achten Sie immer darauf, dass die Spülluftversorgung die Luft aus einer Ex-freien
b
Zone ansaugt.
WARNUNG
Zonentrennung beachten,
WICHTIG
Lieferumfang entsprechend der Auftragsbestätigung prüfen.
b
WICHTIG
Überprüfen Sie alle Komponenten auf äußerlich einwandfreien Zustand.
b
Stellen Sie sicher, dass die auf den Typenschildern angegebenen Versorgungs‐
b
spannungen den Anlagebedingungen entsprechen.
Schritt Vorgehen
1
Flansch mit Rohr anbringen.
2
Anschlusseinheit montieren.
3
Spüllufteinheit bzw. Spüllufteinheiten mon‐
tieren.
4
Zündschutzgasabführung beachten
(Anschlusseinheit).
5
Druck-, Temperatur- und Spülluftüberwa‐
chung anschließen.
6
Zündschutzgaszuführung an SE-Einheit
anschließen.
siehe „Zonentrennung GM32 EX ATEX 3G", Seite
Verweis
siehe „Flansch mit Rohr montieren",
Seite
siehe „Anschlusseinheit montieren",
Seite
siehe „Spüllufteinheit montieren",
Seite
siehe „FS850S montieren", Seite
siehe „Druck-, Temperatur-, und Spül‐
luftüberwachung anschließen",
Seite
siehe „Zündschutzgas an der SE-Einheit
anschließen", Seite
20.
27.
28.
29.
28.
40.
48.
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
