5
MONTAGE
5.4.3
Anschlusseinheit montieren
5.4.3.1
FS850S montieren
28
B E T R I E B S A N L E I T U N G | GM32 Ex
4
Das Rohr leicht nach unten neigen (max. 1°), damit evtl anfallendes Kondensat
ablaufen kann.
5
Flansch mit Rohr endgültig am Gaskanal befestigen. Dabei darauf achten, dass
sich die Ausrichtung des Flansches nicht verändert.
6
Ggf. Kanalisolierung anbringen, um das Gerät vor Hitze zu schützen.
Die Längen der Leitungen zur Sende-Empfangseinheit entsprechen der Projektie‐
rung.
Anschlusseinheit an den 4 Gewindebolzen entsprechend der Projektierung mon‐
b
tieren.
HINWEIS
Maßzeichnungen der Anschlusseinheit und Angaben zu den Verschraubungen der Lei‐
tungen,
siehe „Maßzeichnungen Anschlusseinheit Version 3G", Seite
Hinweise zur Montage
Bei Aufstellung im Freien wird empfohlen, das explosionsgeschützte Gerät vor direktem
Witterungseinfluss zu schützen, z. B. durch ein Schutzdach.
Die Einbaulage ist lageunabhängig, es sollte darauf geachtet werden, dass sich der
Zündschutzgasein- und Auslass auf einer waagrechten Achse befinden
2
1

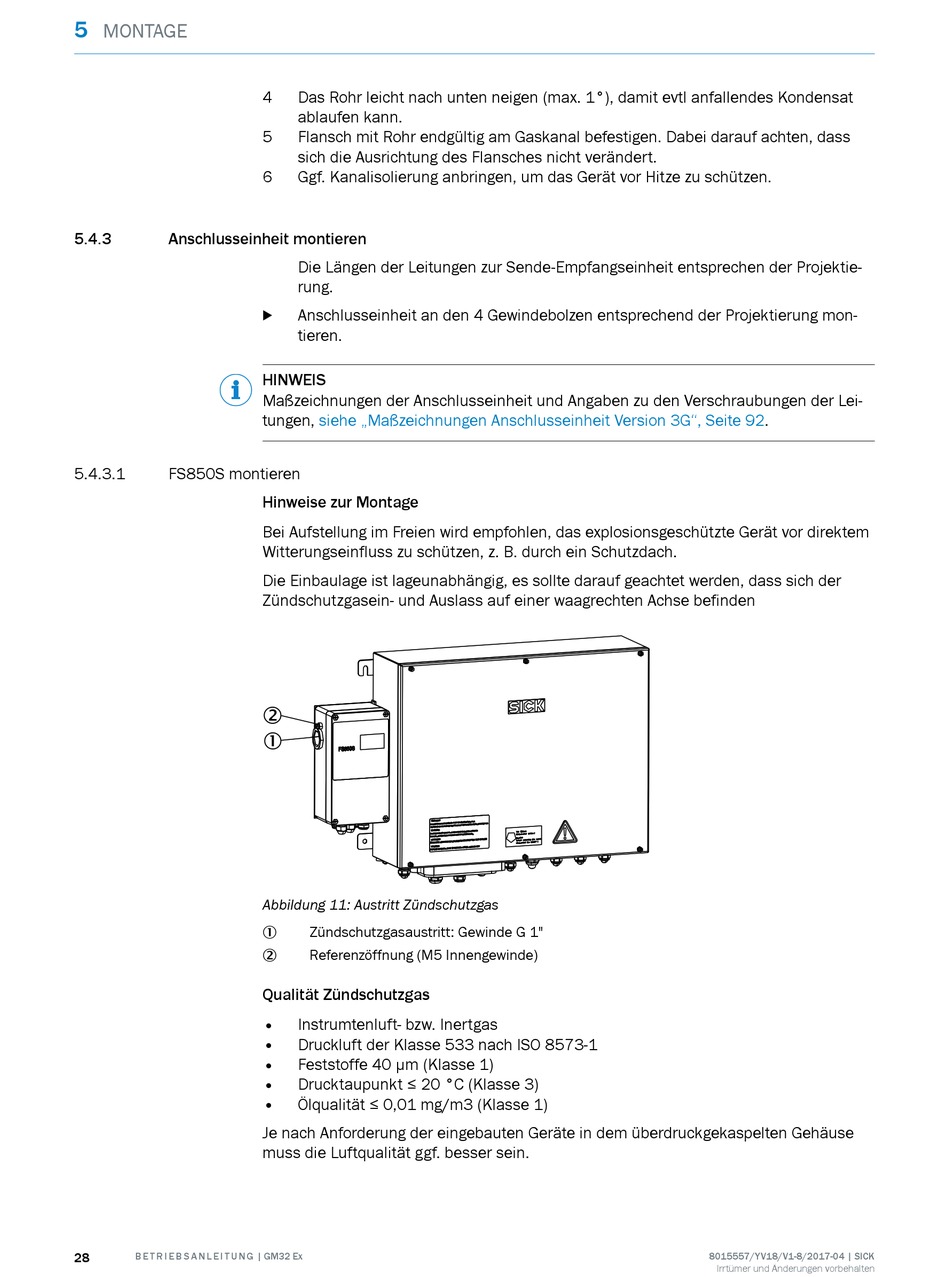

Abbildung 11: Austritt Zündschutzgas
Zündschutzgasaustritt: Gewinde G 1"
1
Referenzöffnung (M5 Innengewinde)
2
Qualität Zündschutzgas
•
Instrumtenluft- bzw. Inertgas
•
Druckluft der Klasse 533 nach ISO 8573-1
•
Feststoffe 40 µm (Klasse 1)
•
Drucktaupunkt ≤ 20 °C (Klasse 3)
•
Ölqualität ≤ 0,01 mg/m3 (Klasse 1)
Je nach Anforderung der eingebauten Geräte in dem überdruckgekaspelten Gehäuse
muss die Luftqualität ggf. besser sein.
92.
8015557/YV18/V1-8/2017-04 | SICK
Irrtümer und Änderungen vorbehalten
